2OM-1842
6-88
Note
Nel caso di componenti BGA/CSP, in cui gli elettrodi non sono disposti in
modo uniforme, selezionare [Complex].
F2F99
Notice
Quando è selezionata la voce "Simple" come forma degli elettrodi,
è impossibile eseguire l’apprendimento sui componenti BGA/CSP
che sono utilizzati come elettrodi e disposti in modo non uniforme.
F2F100
(2) Accertarsi che il componente si trovi all’interno del cerchio giallo (cornice).
Quando si trova all’interno del cerchio, premere il tasto [Yes]. Diversamente,
premere il tasto [No].
F2F101
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-89
(3) Dopo aver fatto clic in alto a sinistra sull'immagine componente, fare clic in
basso a destra per collocare l'intera immagine del componente all'interno di
una cornice.
F2F102
(4) Assicurarsi che l'intera immagine si trovi all’interno della cornice, quindi
premere il tasto [Fixed].
(5) Premere il tasto [Teaching] per selezionare il metodo di apprendimento.
Note
Quando è selezionato il tasto [Editing], la modica è eseguita sulla base
dei dati campione. Premere il tasto [Complete] per tornare alla schermata
apprendimento libreria componenti.
F2F103
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-90

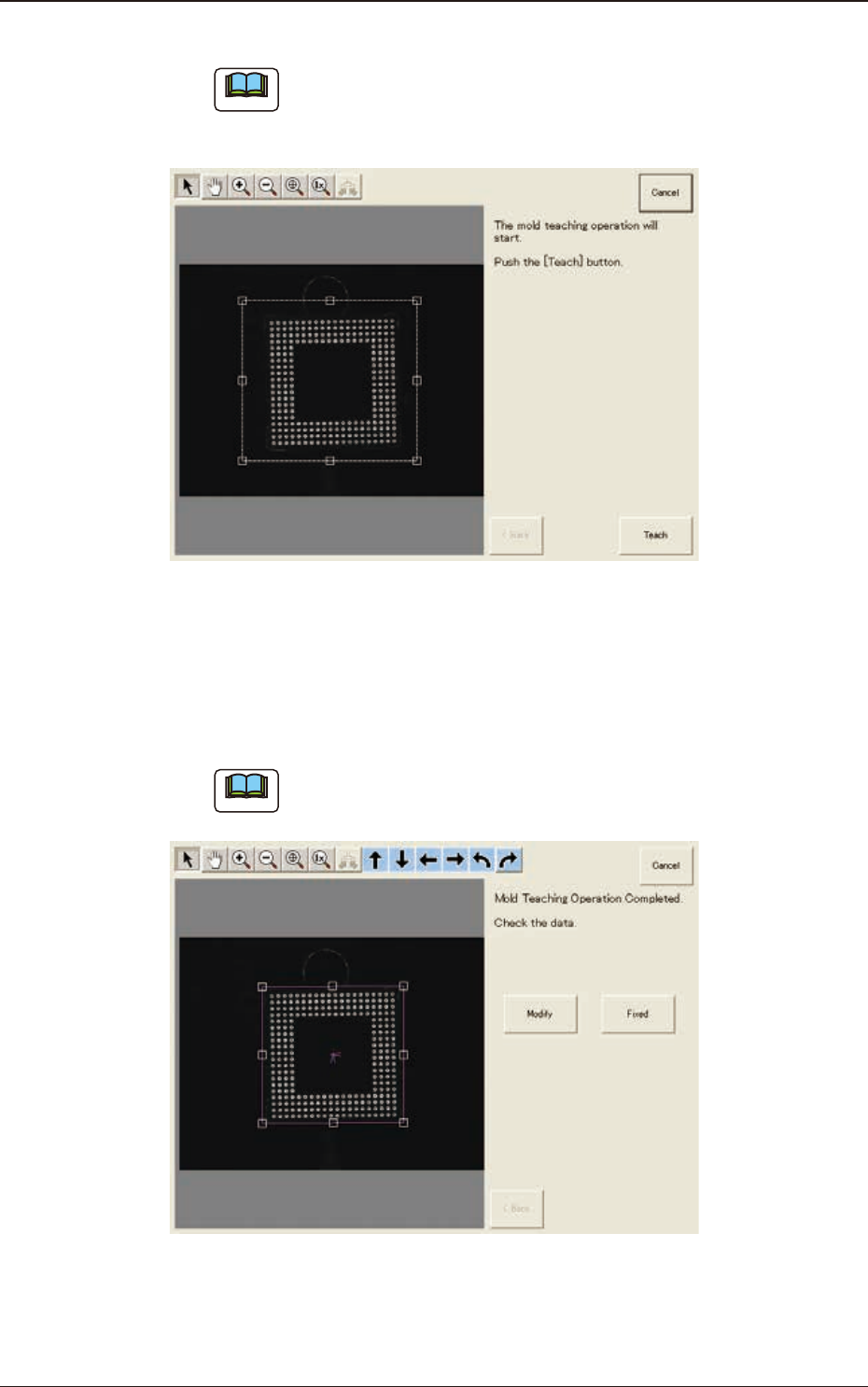

(6) Premere il tasto [Teach] avviare l’apprendimento dello stampo.
Note
Assicurarsi che l'immagine del componente si trovi all’interno della
cornice tratteggiata. Se il componente è fuori della cornice, regolare di
nuovo.
F2F104
(7) Quando l'apprendimento dello stampo è completato, vericare i dati, quindi
premere il tasto [Fixed].
(Se le dimensioni del componente o l’angolo non è corretto, premere il tasto
[Modify] per correggere l'elemento graco.)
Note
Per attivare la graca, fare clic sulla coordinata graca e trascinare una
delle due estremità della freccia.
F2F105
1303-001
7.3 Schermata di prova "COMP RCG"
