2OM-1842 6-86 (10) Al termine dell'apprendimento premere il tasto [Complete]. F2F96 1303-001 7.3 Schermata di prova "COMP RCG"

2OM-1842

6-85

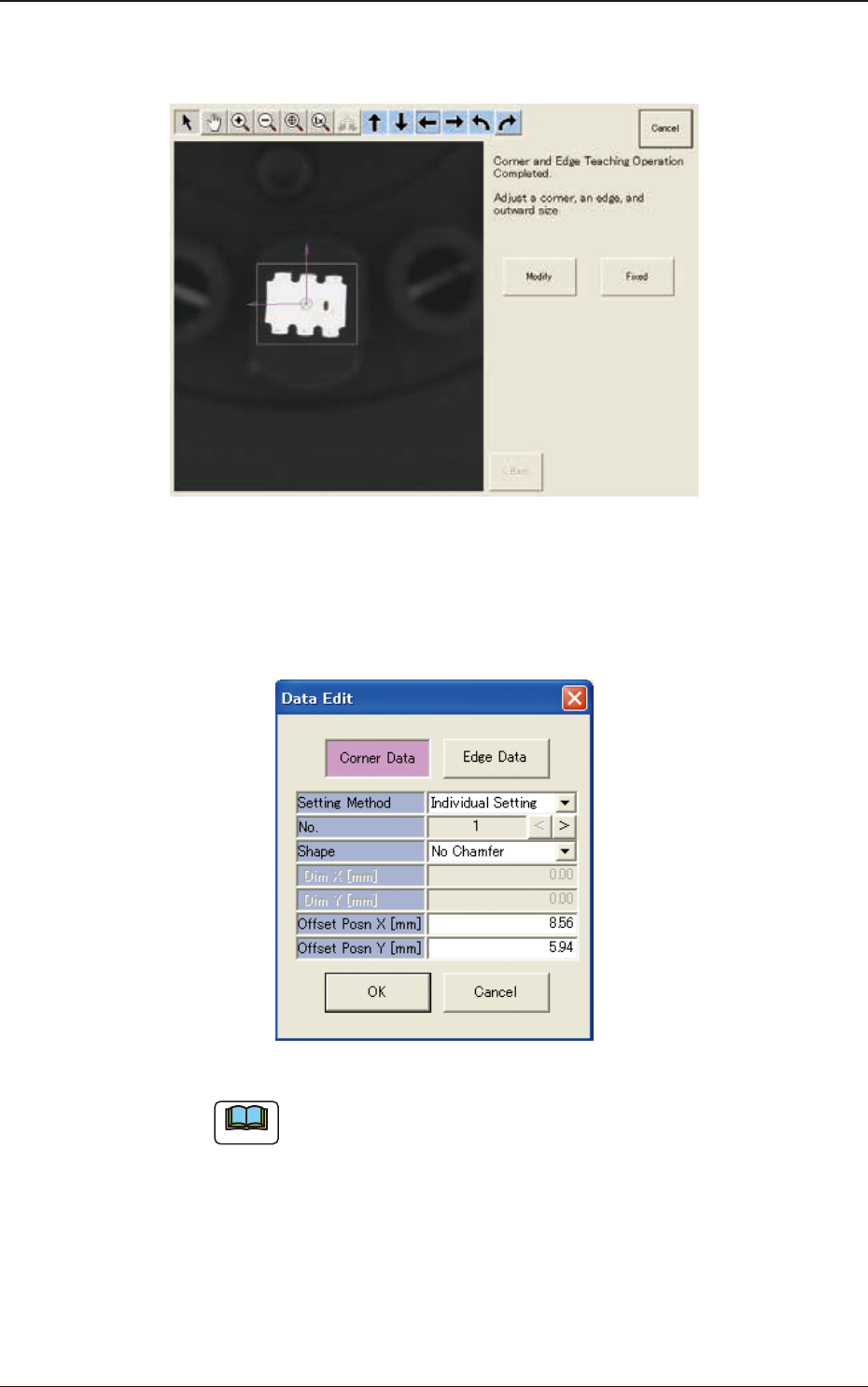

(9) Quando l'apprendimento angolo e bordo è completato, vericare i dati,

quindi premere il tasto [Fixed].

F2F94

(9-1) Premere il tasto [Modify].

(È visualizzata la schermata "Data Edit" che segue. I parametri possono

essere corretti per ciascun angolo o bordo.)

F2F95

Note

I dati indicati possono contenere alcuni valori decimali. Al termine

dell’apprendimento, questi valori decimali sono troncati.

(9-2) Quando le dimensioni componente non sono uguali alla lunghezza esterna,

correggere la lunghezza esterna sull'elemento graco lunghezza esterna.

(9-3) Al termine della modica premere il tasto [Fixed].

1303-001

7.3 Schermata di prova "COMP RCG"

2OM-1842

6-86

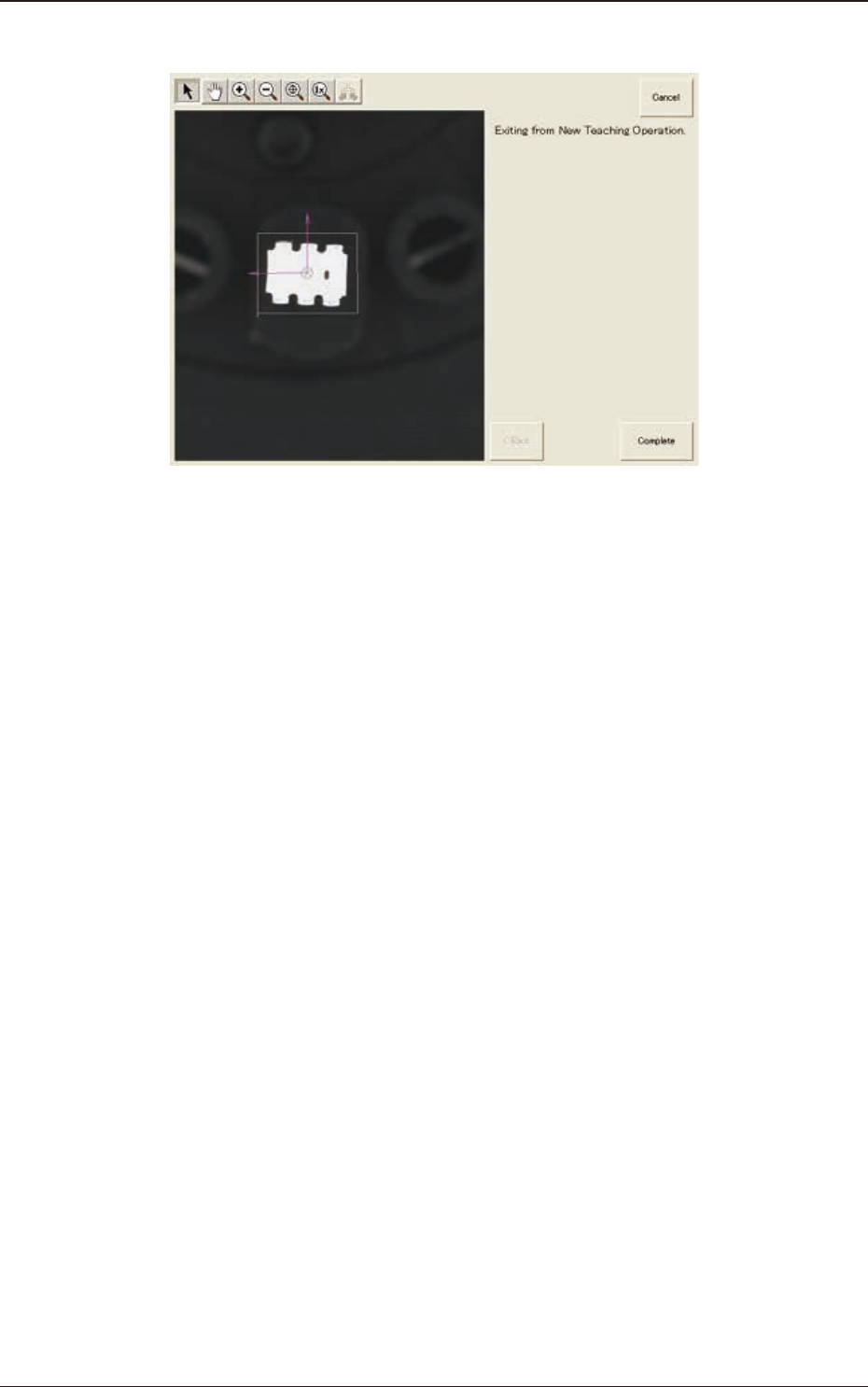

(10) Al termine dell'apprendimento premere il tasto [Complete].

F2F96

1303-001

7.3 Schermata di prova "COMP RCG"

2OM-1842

6-87

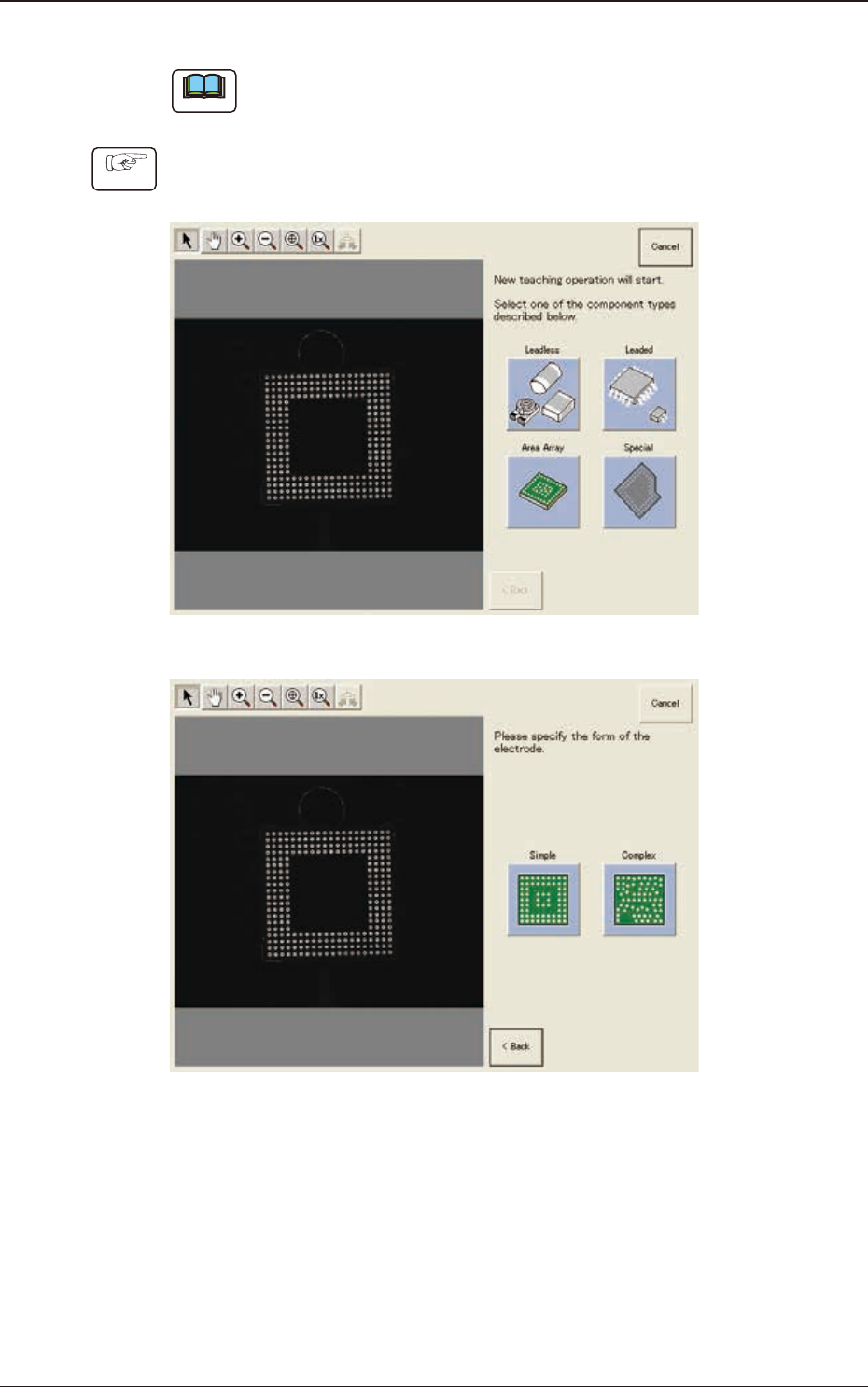

7.3.7.3 Componenti BGA/CSP

Note

Le descrizioni in questo manuale sono basate su componenti il cui elettrodo è

"Simple (elettrodi disposti in modo uniforme)".

Procedure

(1) Selezionare, in questo ordine, [Area Array] e [Simple], quindi selezionare il

tipo di elettrodi.

F2F97

F2F98

1303-001

7.3 Schermata di prova "COMP RCG"
