2OM-1842 1-13 1303-001 [1] Selezione blocco È visualizzata l'immagine del blocco caricatore. Quando è premuto ciascun tasto di blocco, il pannello "[2] Elenco caricatori" mostra le informazioni caricatore …
2OM-1842
1-121303-001
3. Schermata "Comp.Reload"
[1]
[3]
[4]
[2]
[7]
[6]
[5]
[8]
[9]
[11]
[12]
[10]

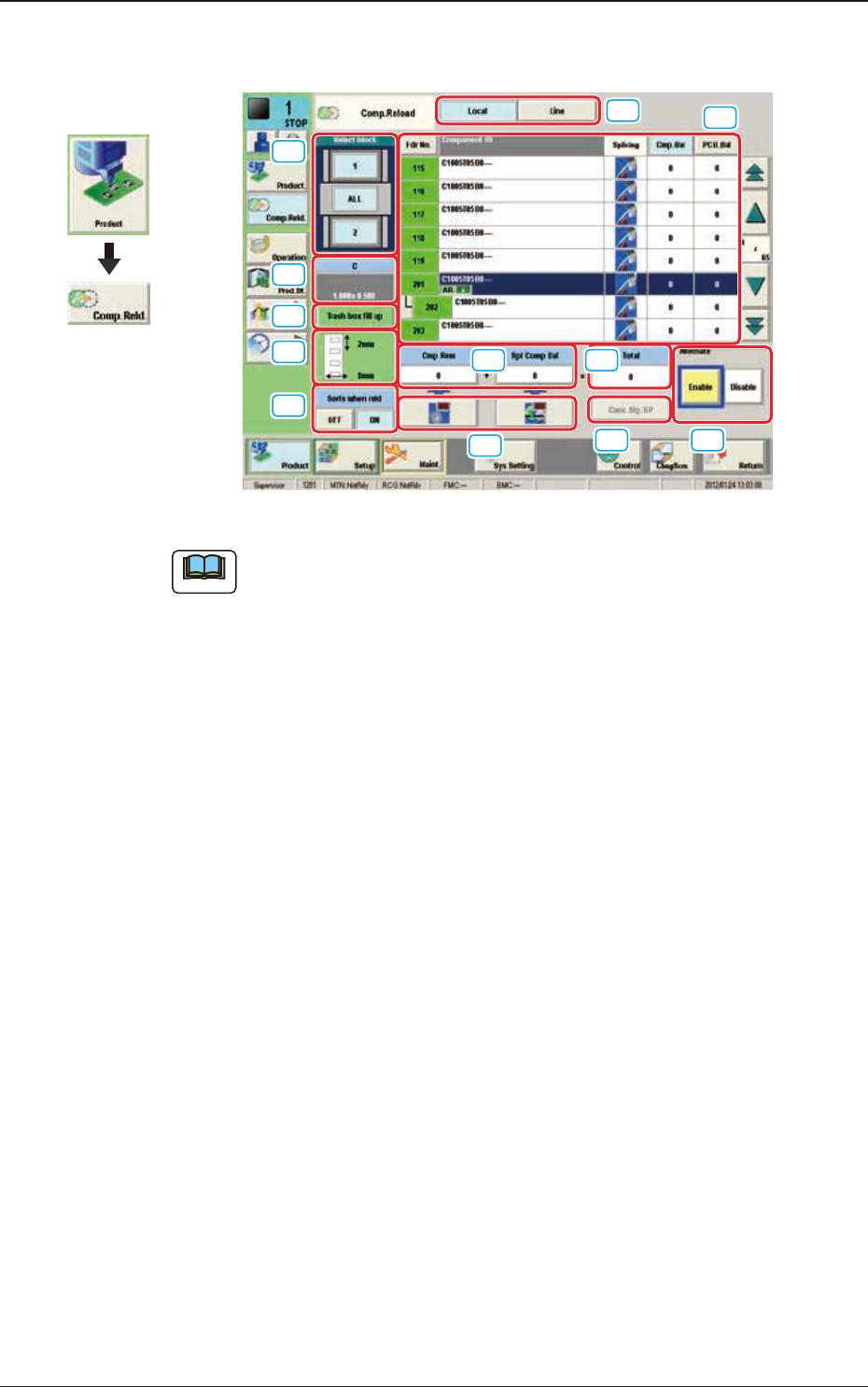

Schermata "Comp.Reload" F2A11
Note
I contenuti visualizzati saranno diversi in base alle opzioni selezionate.
3. Schermata "Comp.Reload"
Grafica dello
svolgimento
2OM-1842
1-131303-001
[1] Selezione blocco
È visualizzata l'immagine del blocco caricatore.
Quando è premuto ciascun tasto di blocco, il pannello "[2] Elenco caricatori"
mostra le informazioni caricatore del blocco corrispondente.
[2] Pannello "Elenco caricatori"
Fdr No.
La condizione di ciascun caricatore è indicata da un colore. Quando si
verica la carenza componenti in un caricatore, il colore dello sfondo del
caricatore diventa rosso.
In base ai codici colore, i componenti possono essere forniti anche agli altri
caricatori insieme con il caricatore carente di componenti.
Rosso
: Caricatore non disponibile (carenza dei componenti,
caricatore non installato, eccetera.)
Rosa
: Arresto giunzione generato dal caricatore
Giallo
: Attenzione richiesta (avviso di carenza componenti,
eccetera)
Verde
: Tutti i caricatori sono normali.
Grigio
: Caricatore non selezionato (specicato come "Not
Used") nel programma pattern
Component ID
Sono visualizzati gli ID componenti.
Giunzione
Quando la funzione di giunzione di ciascun caricatore è abilitata, è
visualizzata di colore blu; quando la funzione è disabilitata, è visualizzato di
colore rosso.
Cmp.Bal
È visualizzato il numero di componenti rimanenti nel caricatore.
PCB.Bal
Il numero di PCB in cui i componenti possono essere posizionati prima che
si verichi una carenza componenti, è visualizzato in queste caselle.
Note
Ciascun elemento a forma di tasto ha una funzione tasto.
Quando ciascun tasto è premuto, gli elementi corrispondenti sono disposti
in ordine crescente.
[3] Component type
Sono visualizzati i seguenti dati componente.
Comp Type
Comp Size (X, Y)
3. Schermata "Comp.Reload"
2OM-1842
1-14
[4] Tape Type
Sono visualizzati i seguenti dati nastro.
Tape Width
Settore

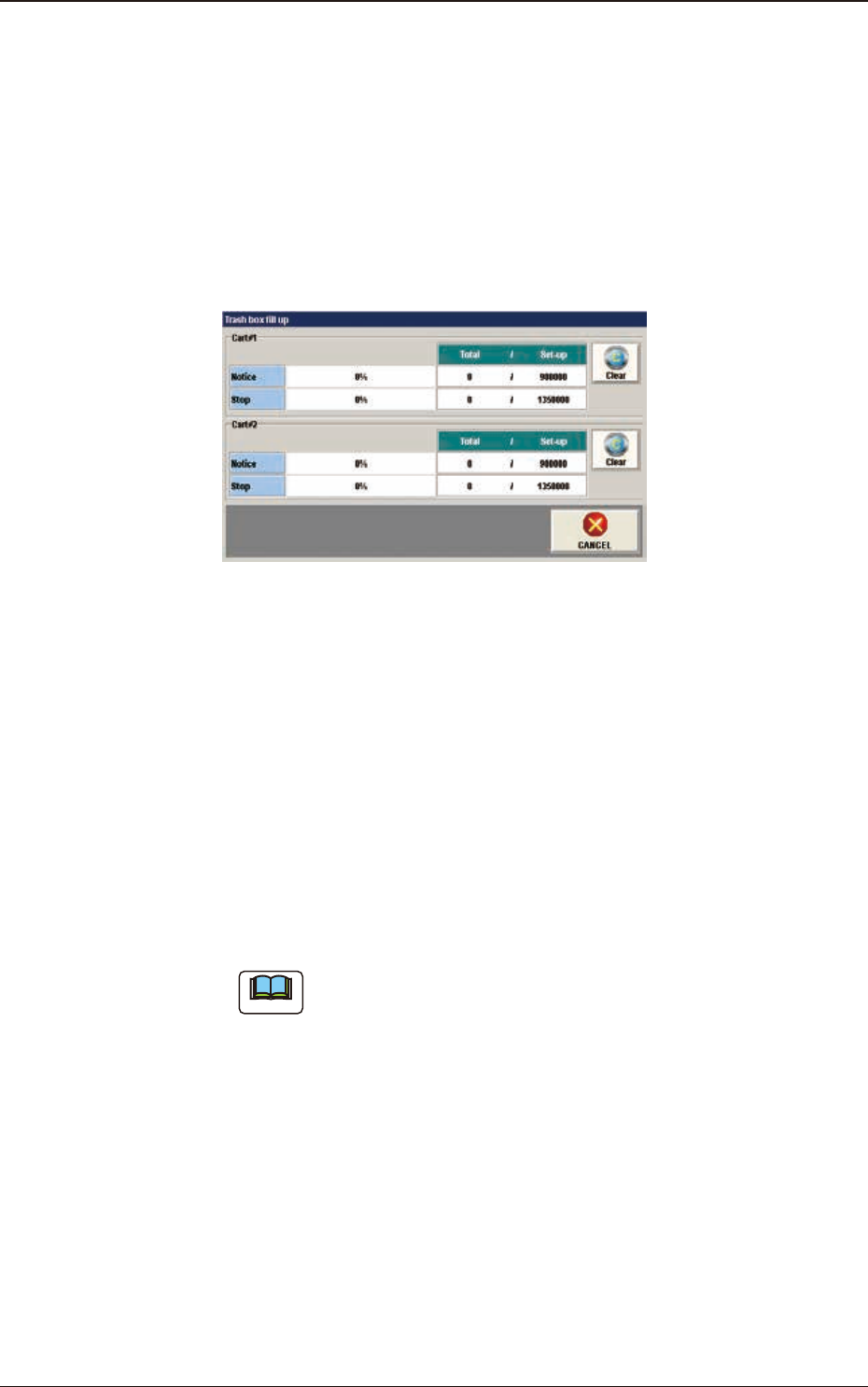

[5] Tasto [Trash box ll up]
Quando è premuto questo tasto è visualizza la schermata che segue, e può
essere controllato lo stato di taglio del nastro.
F2A12
Cart #1, #2
Avviso
Quando il valore totale raggiunge il valore impostato, è visualizzato in
questa sezione.
Stop
Quando il valore totale raggiunge il valore impostato, è visualizzato in
questa sezione e la macchina è arrestata.
Tasto [Clear]
Quando è premuto questo tasto, il valore totale è riportato a "0".
Note
Fare riferimento al paragrafo "3. Funzionamento automatico" del
Capitolo 2, Volume 3, per i valori impostati.
1303-001
