2OM-1842 6-68 [12] T asto [ ] Questo tasto specica i conduttori e le sfere mancanti. Quando si seleziona il gruppo di conduttori o il gruppo di sfere che deve essere oggetto di rilevamento mancanza conduttori o sfere, i…
2OM-1842
6-67
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
F2F59
[8] Tasto [ ]
Questo tasto permette di controllare i dati della libreria creati.
[9] Tasto [
]
Quando è premuto questo tasto, si torna ai precedenti dati della libreria.
Note
La posizione del componente dell’immagine graca non è riportata allo
stato precedente.
[10] Tasto [ ]
Quando è premuto questo tasto, si torna ai precedenti dati della libreria.
Note
La posizione del componente dell’immagine graca non è riportata allo
stato precedente.
[11] Tasto [ ]
Questo tasto apre una schermata di dialogo di conversione dei dati, che
permette di convertire i dati in base alla unità di misura specicata.
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-68
[12] Tasto [ ]
Questo tasto specica i conduttori e le sfere mancanti.
Quando si seleziona il gruppo di conduttori o il gruppo di sfere che deve
essere oggetto di rilevamento mancanza conduttori o sfere, il colore dei
riquadri graca cambia da "Verde" a "Giallo", indicando che questo tasto è
stato abilitato.
Dopo aver premuto il tasto, racchiudere l’area da specicare come area
mancante utilizzando il mouse, come illustrato di seguito.
Note
Quando nella casella "Component Shape" è selezionata la voce "IC
(Simple)", "Connector (Simple)" o "Other Leaded (Simple)", può essere
specicata una zona per un gruppo. Per "IC (Complex)", "Connector
(Complex)" o "Other Leaded (Complex)", possono essere specicate no a
tre zone. Per "BGA/CSP", possono essere specicate no a quaranta zone.
F2F60
[13] Tasto [ ]
Questo permette di inserire conduttori e sfere nelle aree in cui mancano.
Le condizioni che abilitano il tasto sono uguali a quelle del punto [12].
Ad esempio, questo tasto può essere utilizzato efcacemente per un BGA
come mostrato di seguito.
→→→
Specificare l’area
mancante utilizzando
il tasto [Missing].
Inserire le sfere
nell’area mancante
utilizzando il tasto
[Insert].
Specificare di nuovo
l’area mancante
utilizzando il tasto
[Missing].
Inserire di nuovo
le sfere nell’area
mancante utilizzando
il tasto [Insert].
F2F61
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-69

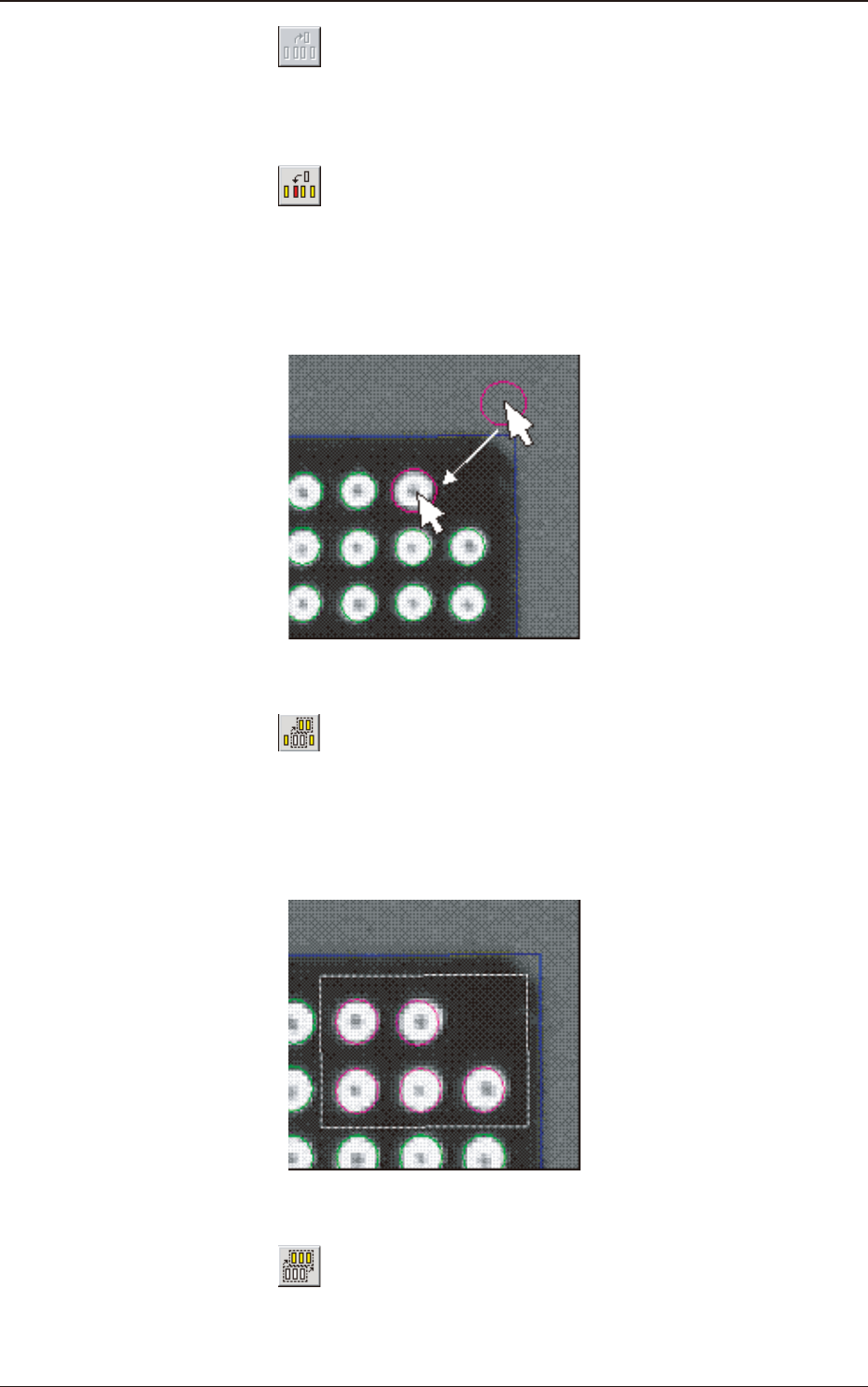

[14] Tasto [ ]
Quando è selezionato questo tasto, è possibile eliminare un elettrodo.
Dopo aver premuto questo tasto, selezionare l'elettrodo da eliminare.
[15] Tasto [
]
Quando è selezionato questo tasto, è possibile inserire un elettrodo.
Dopo aver premuto questo tasto, selezionare qualsiasi area all'interno della
schermata e trascinare il puntatore sul luogo in cui deve essere inserito
l'elettrodo.
F2F62
[16] Tasto [ ]
Quando è selezionato questo tasto, è possibile racchiudere più elettrodi in
una cornice tratteggiata per la selezione collettiva.
Questo tipo di selezione è utile quando più elettrodi devono essere spostati
collettivamente e leggermente.
F2F63
[17] Tasto [ ]
Quando è selezionato questo tasto, è possibile selezionare tutti gli elettrodi.
Questo tipo di selezione è utile quando tutti gli elettrodi devono essere
spostati collettivamente e leggermente dal centro dello stampo.
1303-001
7.3 Schermata di prova "COMP RCG"
