6. Schermata "PCB XFER"
6.1 Scheda "Local"
Utilizzando questa funzione, la PCB di ciascun blocco del convogliatore può
essere spostata al blocco successivo.

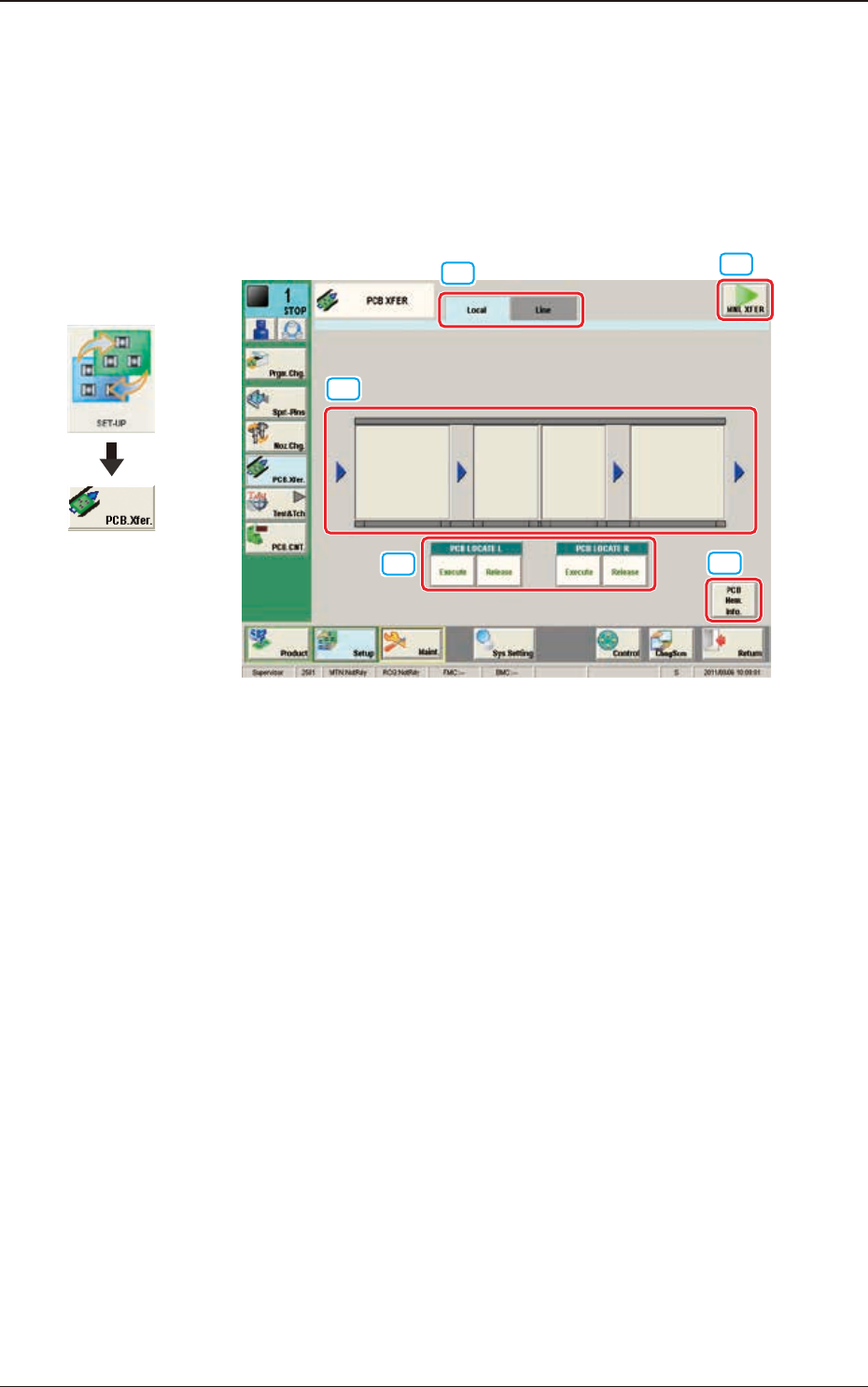

[3]
[4]
[1]
[2]
[5]
F2F28
[1] Tasto Local/Line
Questo tasto permette do passare tra le schede "Local" e "Line".
[2] Tasto [MNL XFER]
Quando è premuto questo tasto, il posizionamento PCB è eseguito
manualmente.
[3] Tasti di trasferimento
Ciascun blocco nell'immagine graca del convogliatore è dotato di un tasto
di funzione.
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dopo avere premuto un tasto sezione convogliatore, la PCB è
trasferita in quella posizione.
[4] PCB LOCATE (PCB LOCATE L, R)
È eseguito il posizionamento PCB.
Quando è premuto il tasto [Execute], ed entro 10 secondi è premuto il tasto
[START] sul pannello di comando, la base di supporto della fase selezionata
si solleva e la PCB è bloccata.
Quando è premuto il tasto [Release], ed entro 10 secondi è premuto il tasto
[START] sul pannello di comando, la base di supporto si abbassa e la PCB è
svincolata.
Grafica dello
svolgimento
6. Schermata "PCB XFER"
2OM-1842
6-251303-001

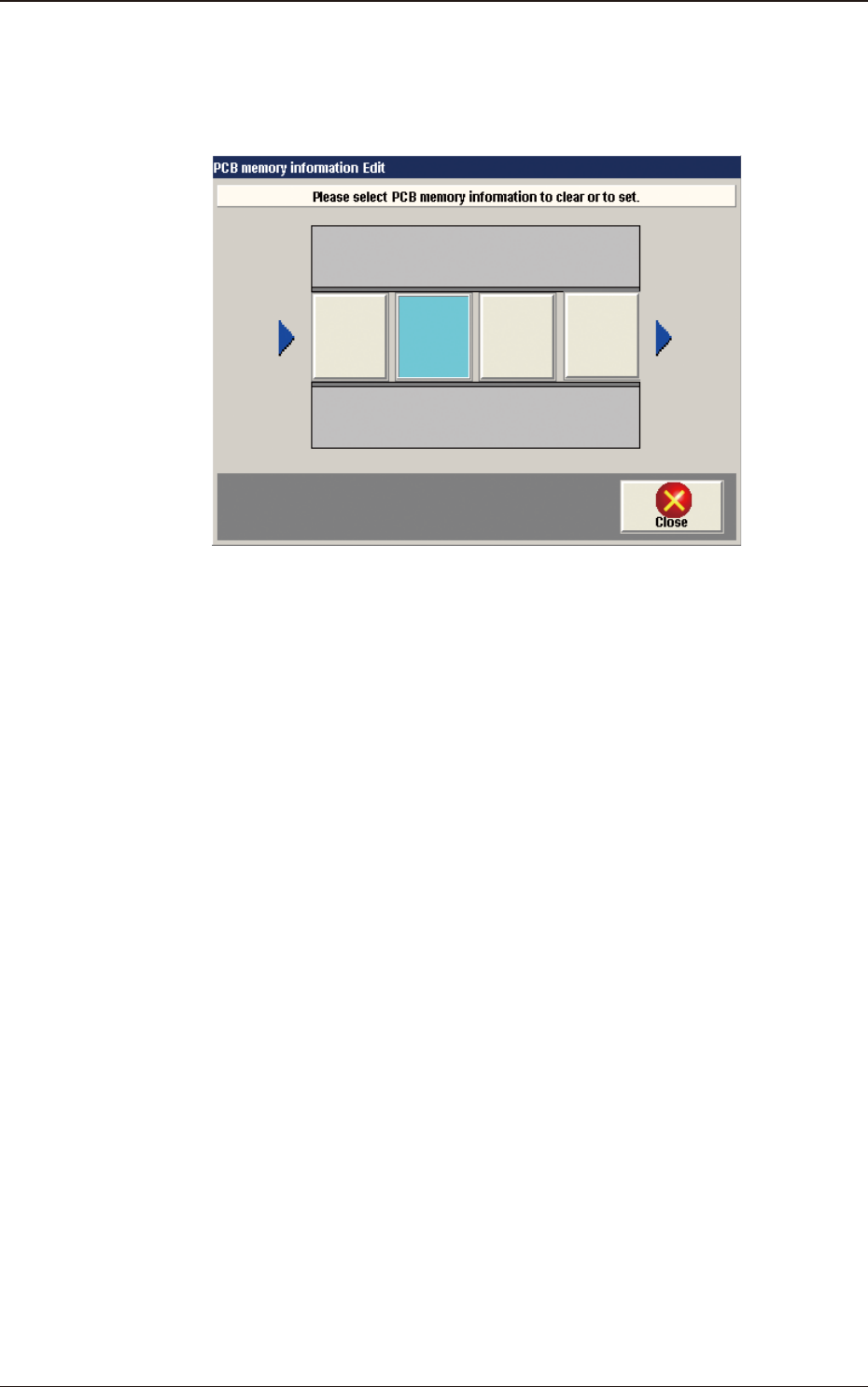

[5] Tasto [PCB Mem. Info.]
Se la presenza/assenza PCB non concorda con la memoria a causa della
rimozione della PCB, i dati presenza/assenza PCB possono essere congurati
utilizzando la schermata.
F2F29
Blu chiaro :
PCB presente
Grigio :
PCB assente
6.1 Scheda "Local"
2OM-1842
6-261303-001
6.2 Scheda "Line"

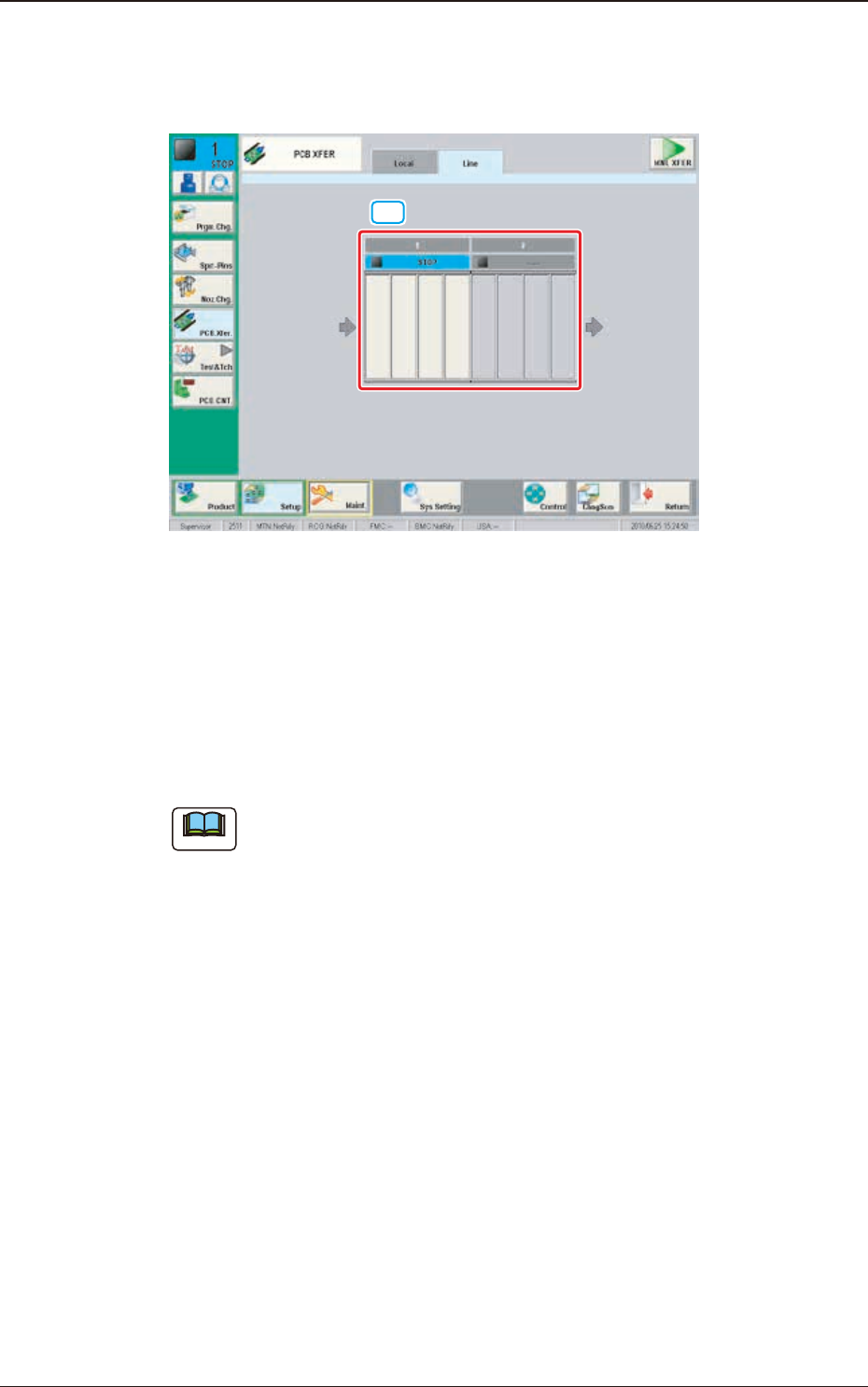

Questa scheda permette all'operatore di trasferire una PCB tra due o più macchine.
[1]
F2F30
[1] Sezione di visualizzazione immagine convogliatore
Ciascun blocco del convogliatore di cui è visualizzata l'immagine, funziona
come un tasto.
Quando è premuto il tasto [START] sul pannello di comando entro 10
secondi dopo avere premuto un tasto sezione convogliatore, la PCB è
trasferita in quella posizione.
Note
(a) Questo tasto è visualizzato quando sulla linea sono installate due o più
macchine.
(b) Sono visualizzati no a 16 blocchi convogliatore.
6.2 Scheda "Line"
