2OM-1842 1-65 1303-001 Comp ID, T ype, e Dir Sono visualizzati l'ID componente, il tipo e l'angolo del numero di caricatore selezionato nel campo [2]. Note Quando è impostata l’opzione "Disable" per l…
2OM-1842
1-641303-001
4.4 Scheda "Altn Mode"
Tasto [Keep current fdr]
Quando è selezionato questo tasto, la funzione "Feeder Alternate" è abilitata.
Dopo l’esaurimento dei componenti sul numero di caricatore specicato,
se è presente un qualsiasi altro caricatore con gli stessi componenti, quel
caricatore è utilizzato no ad esaurimento dei componenti.
Note
(a) In questa operazione "Feeder Alternate" devono essere utilizzati i
caricatori sul blocco opposto.
(b) L'uso della testina ad alta velocità o della testina multi-funzione è
disponibile.
(c) Il cassetto multi-strato o caricatore a vibrazione non è disponibile.
(d) Same Component: Componente con lo stesso ID componente
[2] F1 e F2
I numeri dei caricatori e i numeri dei caricatori di destinazione sono colorati,
indicando se la modalità caricatore alternativo è abilitata o disabilitata.
Blu chiaro
:
Abilitata
Rosa
:
Disabilitata
L’opzione "Disable" è impostata automaticamente per il numero di caricatore
in cui è rilevato un errore di carenza componenti.
Quando un caricatore è impostato dopo il rifornimento di componenti,
l’opzione "Enable" è impostata automaticamente.
[3] Gruppo "Set Data"
Il numero di caricatore selezionato nel campo [2] è visualizzato nella casella
"Fdr No.".
Tasti [Enable] e [Disable]
Quando è selezionato il caricatore il cui parametro "Enable" o "Disable"
della funzione caricatore alternativo deve essere cambiato, ed è permuto il
tasto [Enable] o [Disable], il parametro può essere cambiato manualmente.
Tasto [Enable All F1],Tasto [Enable All F2]
L’opzione "Enable" è impostata per tutti i caricatori sulla base caricatori
selezionata nel campo [2] (Feeder Base #1 nella schermata).
Tasto [Jump to Alt Fdr]
I numeri di caricatore selezionati nel campo [2] sono specicati come quelli
di destinazione per la modalità caricatore alternativo.
2OM-1842
1-651303-001
Comp ID, Type, e Dir
Sono visualizzati l'ID componente, il tipo e l'angolo del numero di caricatore
selezionato nel campo [2].
Note

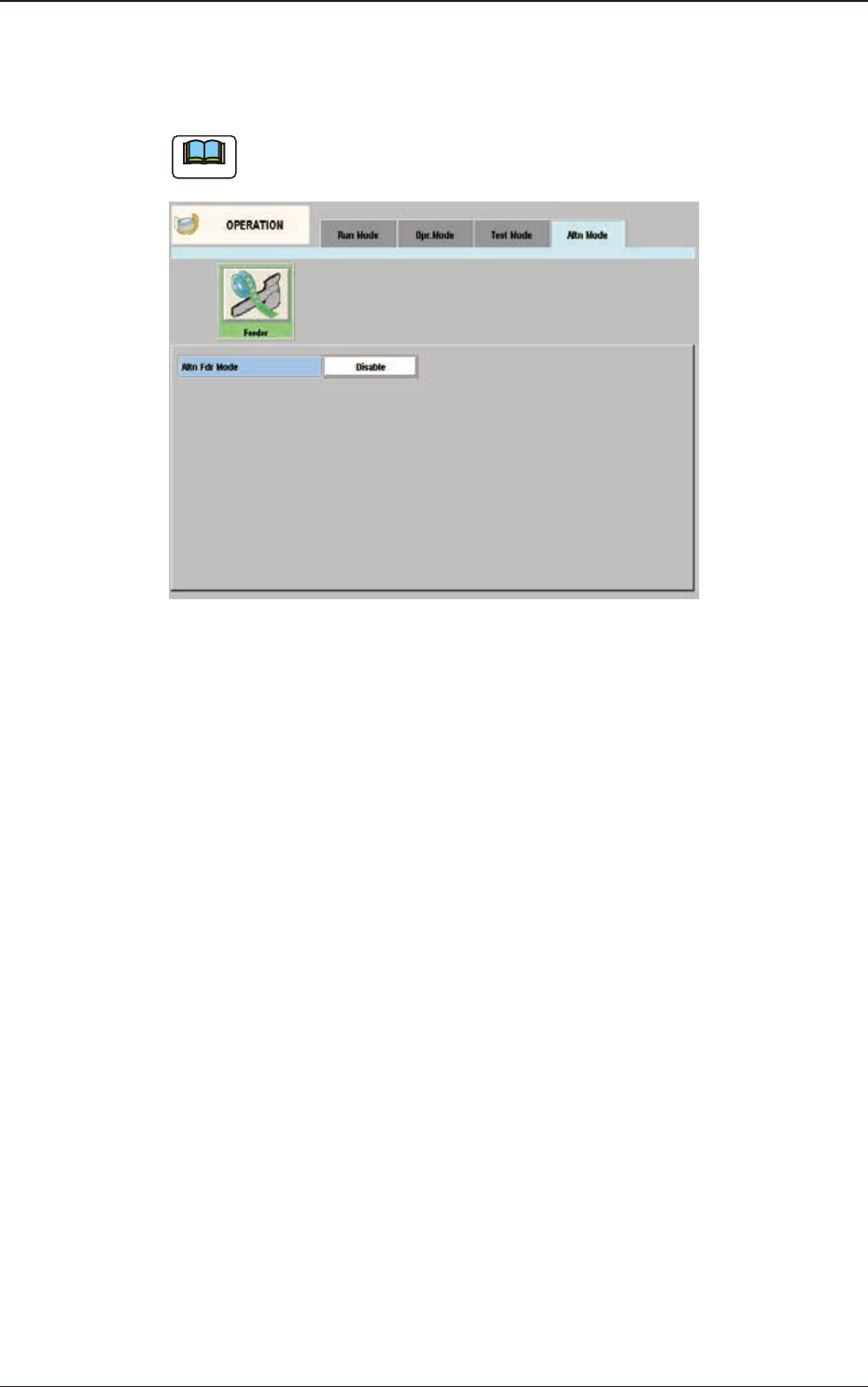

Quando è impostata l’opzione "Disable" per la modalità caricatore alternativo
nel programma pattern, la schermata "Altn Mode" è modicata come segue.
Schermata "Altn Mode" (opzione "Disable" selezionata) F2A45
4.4 Scheda "Altn Mode"
2OM-1842
1-661303-001
5. Menu secondario "Prod.Dt."
F2A46
Il menu secondario "Prod.Dt." è dotato delle tre voci di menu che seguono.
Quando è premuto ciascun tasto, si apre la schermata corrispondente.
Si raccomanda di comprendere appieno gli scopi di ciascuna funzione per
migliorare le prestazioni della macchina.
Tasti Descrizione
PP.Data
I programmi pattern devono essere creati per ciascuna PCB da produrre.
Il funzionamento automatico della macchina è controllato da questi programmi
pattern.
Reference
Fare riferimento al paragrafo "Programma pattern del Capitolo 2"
per i dettagli.
Comp Lbry
Questa libreria memorizza dati relativi a prelievo, riconoscimento e posizionamento
di ciascun singolo componente.
Reference
Fare riferimento al paragrafo "Libreria componenti del Capitolo
3" o "Libreria componenti del Volume 6" per i dettagli.
Temp.Chng.Comp Lbry
La scheda corrispondente permette all'operatore di cambiare temporaneamente la
libreria componenti durante il funzionamento automatico.
Reference
Fare riferimento al paragrafo "2. Libreria componenti del
Capitolo 3" o "Libreria componenti del Volume 6" per i dettagli.
Alt Comp ID List
La schermata corrispondente è utilizzata per impostare i componenti alternativi al
posto dei componenti correnti.
Reference
Fare riferimento al paragrafo "3. Elenco dei componenti
alternativi" del Capitolo 3 per i dettagli.
T2A3
5. Menu secondario "Prod.Dt."
