3.2 Scheda "Mach.Prfrm"
Quando è premuta la scheda "Mach.Prfrm," nella schermata"Manage", all’interno
della schermata è visualizzata la scheda che segue.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
Scheda "Mach.Prfrm," (1/5) F2D15
[1] PCB counter
È mostrato il numero di PCB prodotte.
Il conteggio è implementato quando l’asse X/Y è azzerato dopo il
posizionamento componenti (quando una PCB è completata).
Note
Quando un particolare programma pattern è impostato più volte come
programma corrente, è calcolata la somma totale.
[2] Product PCB
È totalizzato il numero di unità PCB prodotte su PCB multi-unità. Il
conteggio è implementato quando il tavolo X/Y è azzerato dopo il
posizionamento componenti (quando una unità è completata).
Quando è utilizzata la funzione di riuto schede anomale (BBR), sono
esclusi le unità PCB difettose.
[3] Passed PCB
Quando la macchina è in modalità "PASS", è conteggiato il numero di PCB
passate.
Il conteggio è implementato all’avvio del trasferimento PCB (quando la PCB
sulla sezione di posizionamento PCB è trasferito al convogliatore di uscita).
[4] Product PCB (BBR)
È mostrato il numero totale di PCB difettose calcolato quando è utilizzata la
funzione di riuto schede anomale (BBR).
1303-001
3.2 Scheda "Mach.Prfrm"
2OM-1842
4-231303-001
[5] Total components
È mostrato il numero di componenti prelevati (il numero delle operazioni di
prelievo).
[6] Total handling errors (A+B+C+G+L)
È mostrato il numero totale di errori di gestione dei componenti.
[7] Rate of handling errors(%)
È mostrata la percentuale di errori di gestione per il numero totale di
componenti prelevati.
[8] Shortage of component
È mostrato il tempo totale del "Component Shortage" rilevato.
[9] Waste components
È mostrato il numero totale di componenti che sono stati prelevati ma non
posizionati.
Note
Il numero indicato di componenti rappresenta i componenti che non sono
stati collocati a causa di errore verticale componente (sensore), errore di
riconoscimento componente, errore di spessore componente, produzione
interrotta, rilevamento (funzione di riuto schede anomale (BBR):
opzione) di una unità PCB difettosa, eccetera.
[10] Warm-up run(Test Md)
Sono conteggiati i dati del ciclo di riscaldamento (ciclo a secco).
PCB counter
Il numero di PCB è conteggiato quando la macchina funziona nelle
condizioni che seguono.
• "TEST PATTERN" è abilitato nella scheda "4.3 Test Mode" del Capitolo 1.
• "PCB Transfer Dsbl." Casella selezionata(Stato in cui nessuna PCB è
introdotta o espulsa)
Not Picked Counts
Il numero di azioni mancata gestione/mancato posizionamento è conteggiato
quando la macchina funziona nelle condizioni che seguono.
• "TEST PATTERN" è abilitato nella scheda "4.3 Test Mode" del Capitolo 1.
• La casella "Handling/Place Disabled" o "Vacuum/Blower Disabled" è
selezionata.
Note
Il numero di azioni di mancata gestione e posizionamento è contato anche
se l’asse X/Y esegue le azioni.
3.2 Scheda "Mach.Prfrm"
2OM-1842
4-241303-001
[11] PCB process time
È conteggiato l’intervallo di produzione di una singola PCB.
[12]
[13]
[14]

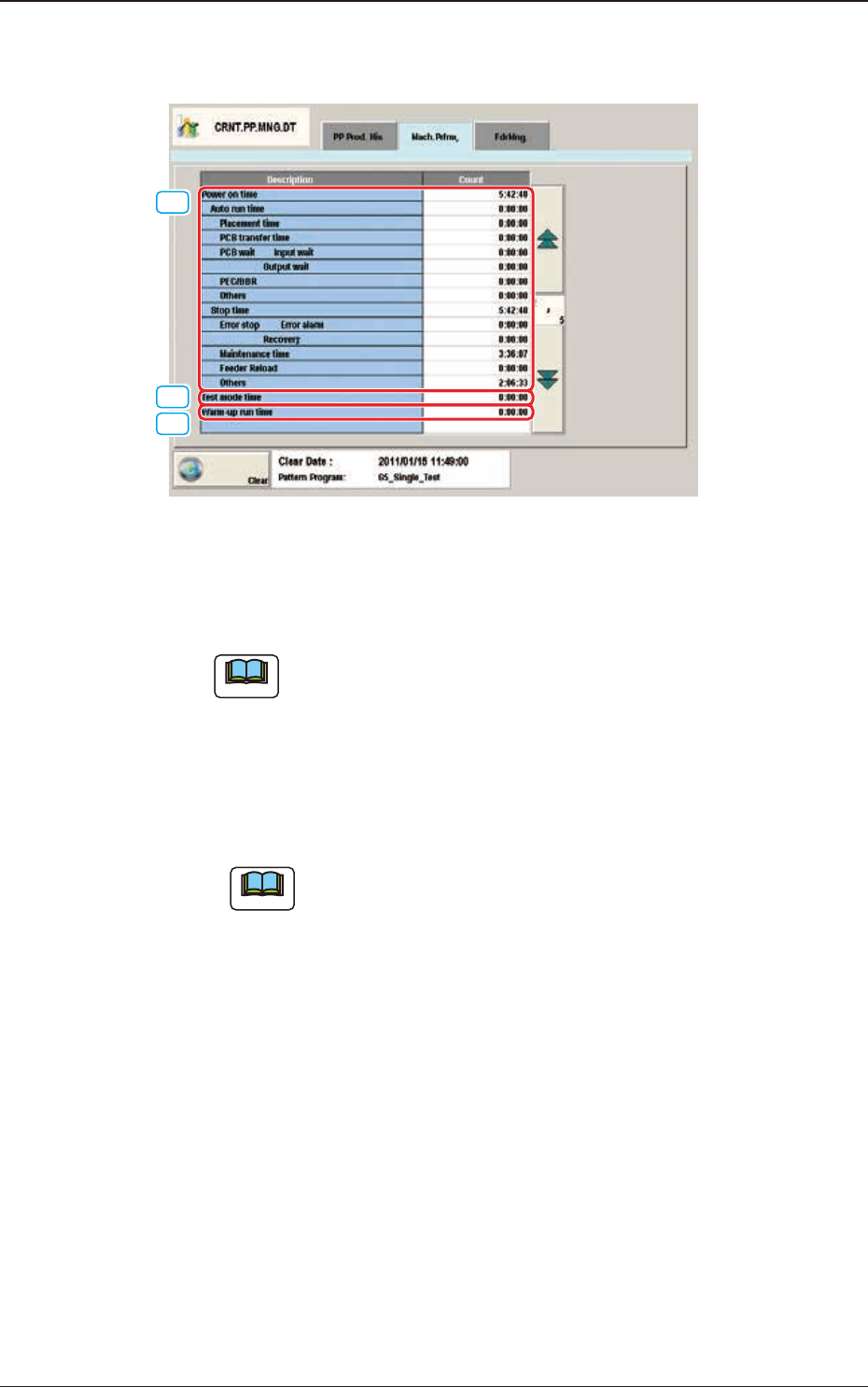

Scheda "Mach.Prfrm," (2/5) F2D16
[12] Power on time
È mostrato l’intervallo di accensione alimentazione della macchina.
Note
Esempio:
10:03:50" (10 ore, 3 minuti e 50 secondi)
Auto run time
È mostrato l’intervallo di funzionamento automatico della macchina.
Quando un particolare programma pattern è impostato più volte come
programma corrente, è calcolata la somma totale.
Note
È incluso il "Test RUN Time Period".
Placement time
È mostrato il tempo necessario per completare una PCB (posizionamento
dal primo all'ultimo dei componenti su un’unica PCB prodotta).
È sommato il tempo essenziale di posizionamento dei componenti.
Quando la macchina è impostata sulla modalità "STOP" o "PAUSE",
oppure quando è eseguita una fase dell’operazione, tempo non è
misurato.
Questo è utilizzato per calcolare il tempo medio di posizionamento per
componente.
PCB transfer time
È mostrato l’intervallo durante il quale Conveyor NL, NR e NA sono
attivati.
