2.1 Schermata Local
[5] Modalità di arresto
Tasto [All PCB out]
Al termine della produzione della PCB in corso di produzione, la PCB
è scaricata e la produzione automatica è interrotta.
Tasto [Cycle]
Quando sono state completate le operazioni di posizionamento
componenti sulla PCB in corso di produzione in ciascuna delle fasi 1
e 2, la produzione automatica è arrestata.
2OM-1842
1-10

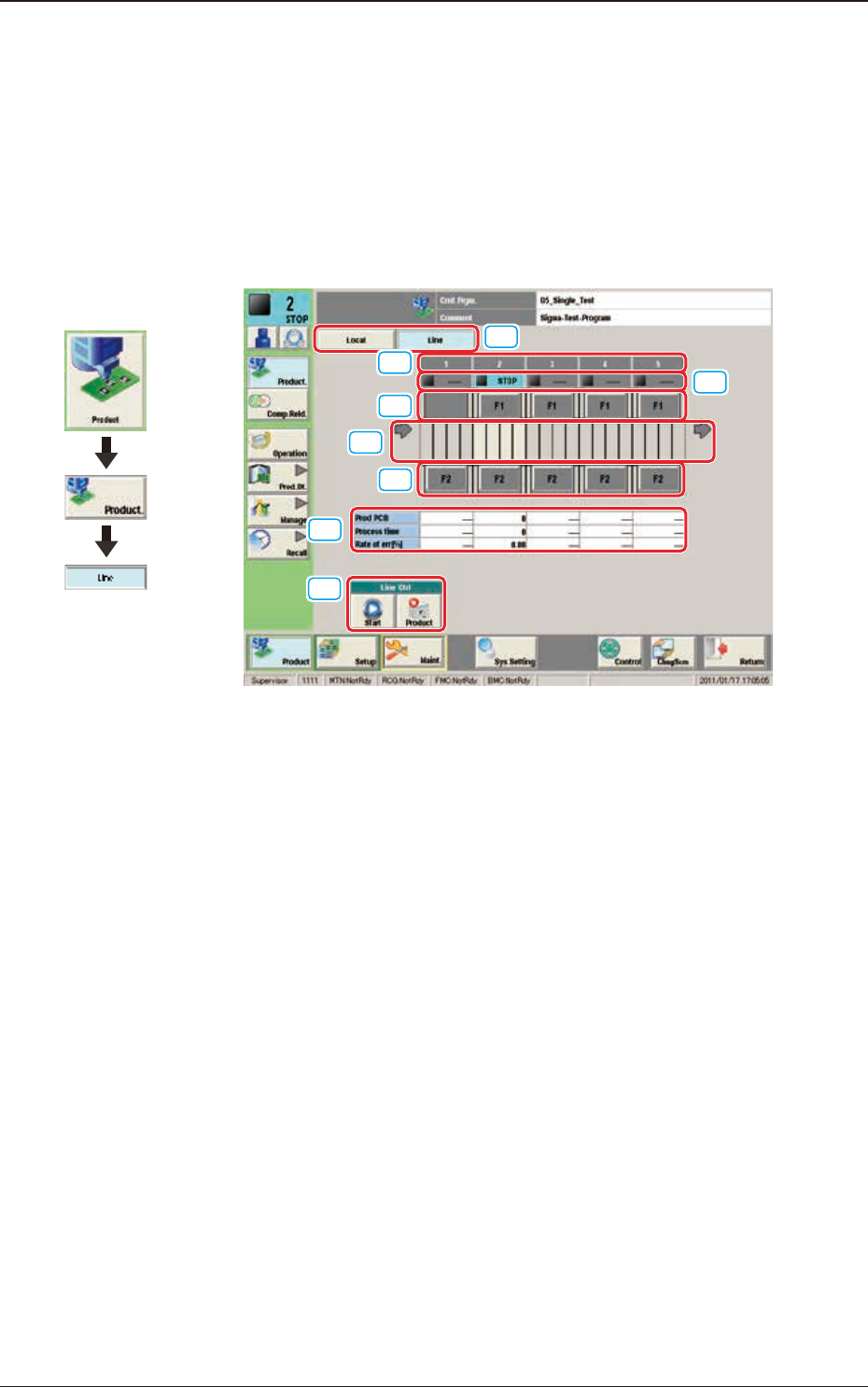

2.2 Schermata Line
Questa schermata permette all'operatore di controllare lo stato di funzionamento
della linea di produzione e di manovrare la linea.
In questa schermata sono visualizzati: lo stato di funzionamento delle macchine
SIGMA Series (stampante compresa) impostate nella congurazione di linea,
l’immagine graca dell'unità di trasferimento PCB e i dati di produzione.
[1]
[6]
[5]
[7]
[3]
[4]
[5]
[2]
F2A10
[1] Tasti Local / Line
Utilizzando questi tasti, la schermata Local passa o torna alla Schermata Line.
[2] Numero
In quest’area, sono visualizzati i numeri macchina della linea.
[3] Stato di funzionamento
In quest’area è visualizzatolo stato di funzionamento di ciascuna macchina
della linea.
RUN
: Questa macchina è in funzione.
STOP
: Questa macchina è spenta.
PAUSE
: Questa macchina è arrestata temporaneamente.
[4] Sezione trasferimento PCB
In quest’area è visualizzatolo stato di funzionamento di ciascuna macchina
della linea.
Verde
: PCB presente
Grigio
: PCB assente
[5] Unità base caricatori
In quest’area, è visualizzata la presenza o l'assenza della base caricatori.
Grafica dello
svolgimento
1303-001
2.2 Schermata Line
2OM-1842
1-111303-001
[6] Line Ctrl
Tasto [Start] (avvio linea)
Quando è premuto il tasto [Start] sul pannello di comando, le macchine
(stampante inclusa) della linea sono avviate insieme.
Note
(a) L'operazione di avvio è disponibile su qualsiasi macchina della linea.
(b) Premere il tasto di avvio dopo che la produzione di tutte le macchine
da far funzionare è stata impostata sulla condizione READY.
Quando una delle macchine non è stata impostata nella condizione
di produzione READY, l'avvio di tutte le macchine insieme non è
disponibile.
(c) Quando le macchine sono avviate insieme, la colonna luminosa
lampeggia per tre secondi ed è messo un segnale acustico.
Tasto [Product] (scarico linea)
Quando è premuto questo tasto, l'arresto scarico PCB avviene sulla macchina
a monte della linea.
Note
Questa operazione è disponibile su qualsiasi macchina della linea.
[7] Dati Production
I dati di produzione per la linea SIGMA Series sono visualizzati in
quest’area.
Prod PCB
Il tempo di completamento produzione PCB è visualizzato in questa casella.
Durata procedura
Il tempo di completamento produzione PCB è visualizzato in questa
casella.
(Il tempo di completamento PCB sui dati di gestione del programma
pattern è visualizzato in questa casella).
Rate of err [%]
La percentuale di errore prelievo del modello di produzione è visualizzato
in questa casella.
(È visualizzata la percentuale di errore prelievo sui dati di gestione del
programma pattern).
