2OM-1842
4-111303-001
3pt err (% of Total PPEC Recog. err)
È mostrato il numero totale di errori rilevati sul terzo punto di riferimento
e la percentuale degli errori rilevati per il numero totale di tutti gli errori
rilevati dalla funzione di riconoscimento PEC.
[16] Lcl d.err (% of Total PEC recog. err)
È mostrato il numero totale di errori di riconoscimento per ciascun singolo
componente e la percentuale degli errori rilevati per il numero totale di tutti
gli errori rilevati dalla funzione di riconoscimento PEC.
[17] Total PEC recognition errors
È mostrato il numero totale di errori rilevati dalla funzione di riconoscimento
PEC.
È mostrato il numero di errori rilevati dalla funzione di riconoscimento PEC
e il numero totale di errori rilevati dalla funzione di riconoscimento BBR
2.1 Scheda "Mach.Prfrm"
2OM-1842
4-121303-001

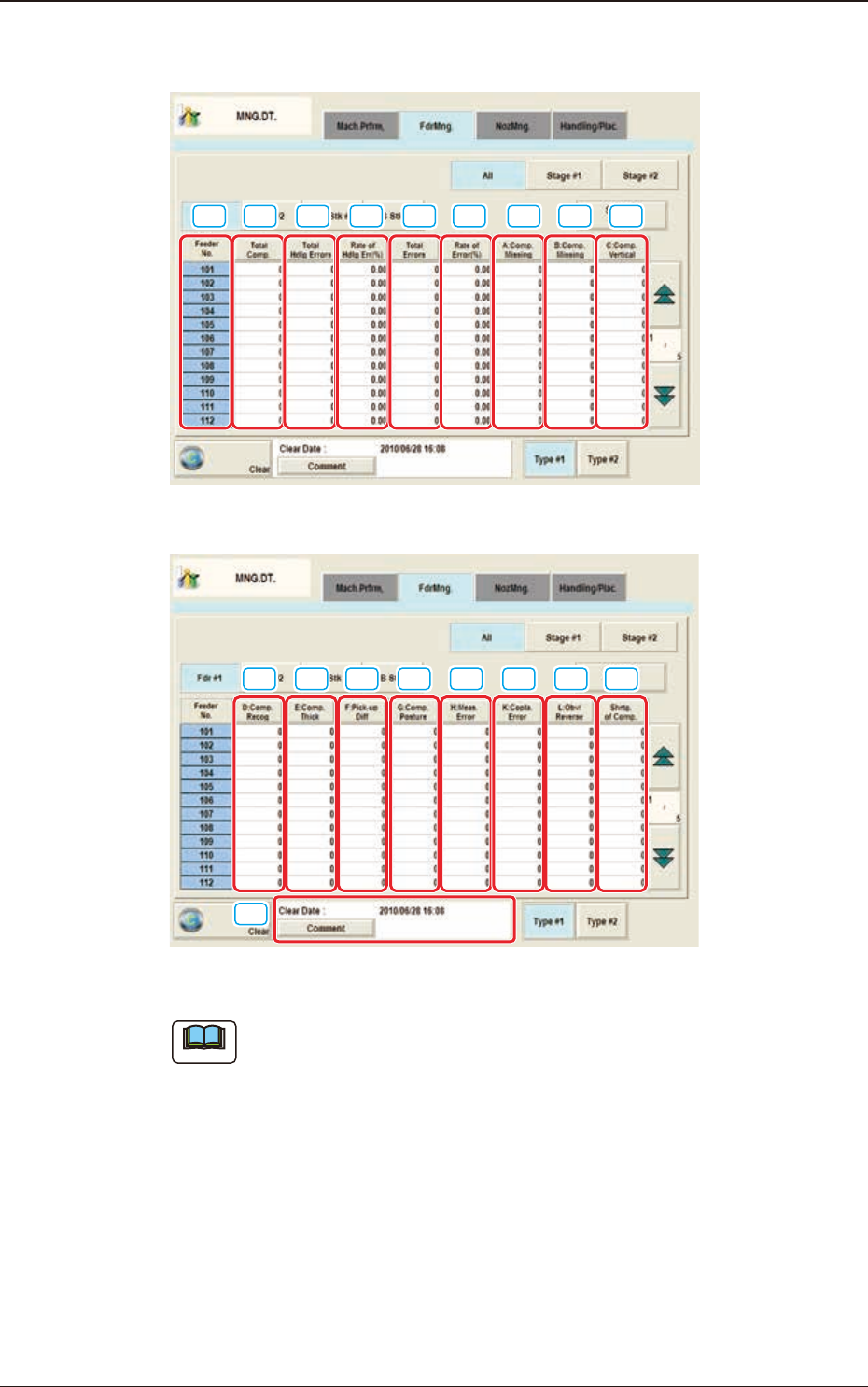

2.2 Scheda "FdrMng."
[1] [2] [3] [4] [5] [6] [7] [8] [9]
Scheda "FdrMng." (1/2) F2D8
[10] [11] [12] [13] [14]
[18]
[15] [16] [17]
Scheda "FdrMng." (2/2) F2D9
Note
(a) La scheda visualizzata avrà un aspetto diverso, in base all’opzione
selezionata.
(b) Ciascuna casella funziona come un tasto, e a ciascuna pressione dei tasti
i parametri dei dati sono elencati in ordine decrescente. La casella in alto
mostra il valore più grande degli errori. Quindi, è utile per l'analisi ed il
miglioramento della velocità di funzionamento. Quando è premuto il tasto
[Feeder No.], i numeri sono riorganizzati nel loro ordine iniziale (numeri
caricatore).
La scheda "FdrMng." è ulteriormente suddivisa in altre schede, e ciascuna scheda
mostra gli errori di gestione per caricatore su ciascuna singola base caricatori.
Quando si preme ciascuna scheda, è visualizzata la scheda corrispondente.
2.2 Scheda "FdrMng."
2OM-1842
4-131303-001
[1] Feeder No.
Sono mostrati i numeri di caricatore.
[2] Total Noz. Usage
Ciascuna casella mostra il numero di azioni di prelievo per ciascun singolo
ugello.
[3] Total Hdlg Errors
In questa casella è visualizzato il numero totale di errori di prelievo.
[4] Rate of Hdlg Err (%)
In questa casella è visualizzata la percentuale di errori totali di prelievo per il
totale di prelievi.
[5] Total errors
Ciascuna casella mostra il numero totale di errori rilevati da [7] a [16].
[6] Rate of Error (%)
Ciascuna casella mostra la percentuale del numero totale di errori per il
numero di componenti prelevati.
[7] A:Comp. Missing
Ciascuna casella mostra il numero totale di componenti mancanti rilevati dal
sensore di rilevamento misura lineare per ciascun singolo caricatore.
[8] B:Comp. Missing
Ciascuna casella mostra il numero totale di componenti mancanti rilevati
tramite riconoscimento per ciascun singolo caricatore.
[9] C:Comp. Vertical
Ciascuna casella mostra il numero totale di errori componenti verticali
rilevati dal sensore di rilevamento misura lineare per ciascun singolo
caricatore.
[10] D:Comp. Recog.
Ciascuna casella mostra il numero totale di errori rilevati tramite
riconoscimento per ciascun singolo caricatore.
[11] E:Comp. Thick
Ciascuna casella mostra il numero totale di errori di spessore componente
rilevati dal sensore di rilevamento misura lineare per ciascun singolo
caricatore.
[12] F:Pick-up Diff
Ciascuna casella mostra il numero totale di deviazioni di prelievo su ciascun
caricatore durante il riconoscimento.
