2OM-1842 2-13 3.2 PCB (B01) Dati PCB F2B3 1303-001 Grafica dello svolgimento 3.2 PCB
2OM-1842
2-12
3. Spiegazione del programma pattern
In questo Manuale di Istruzioni, le coordinate di riferimento per il posizionamento
si basano su "anteriore destro".
3.1 Common SET
Note
Questi dati sono utilizzati nel trasferimento doppio (opzionale).
1303-001
3. Spiegazione del programma pattern
2OM-1842
2-13
3.2 PCB
(B01) Dati PCB
F2B3
1303-001
Grafica dello
svolgimento
3.2 PCB
2OM-1842
2-141303-001
(B01_01)

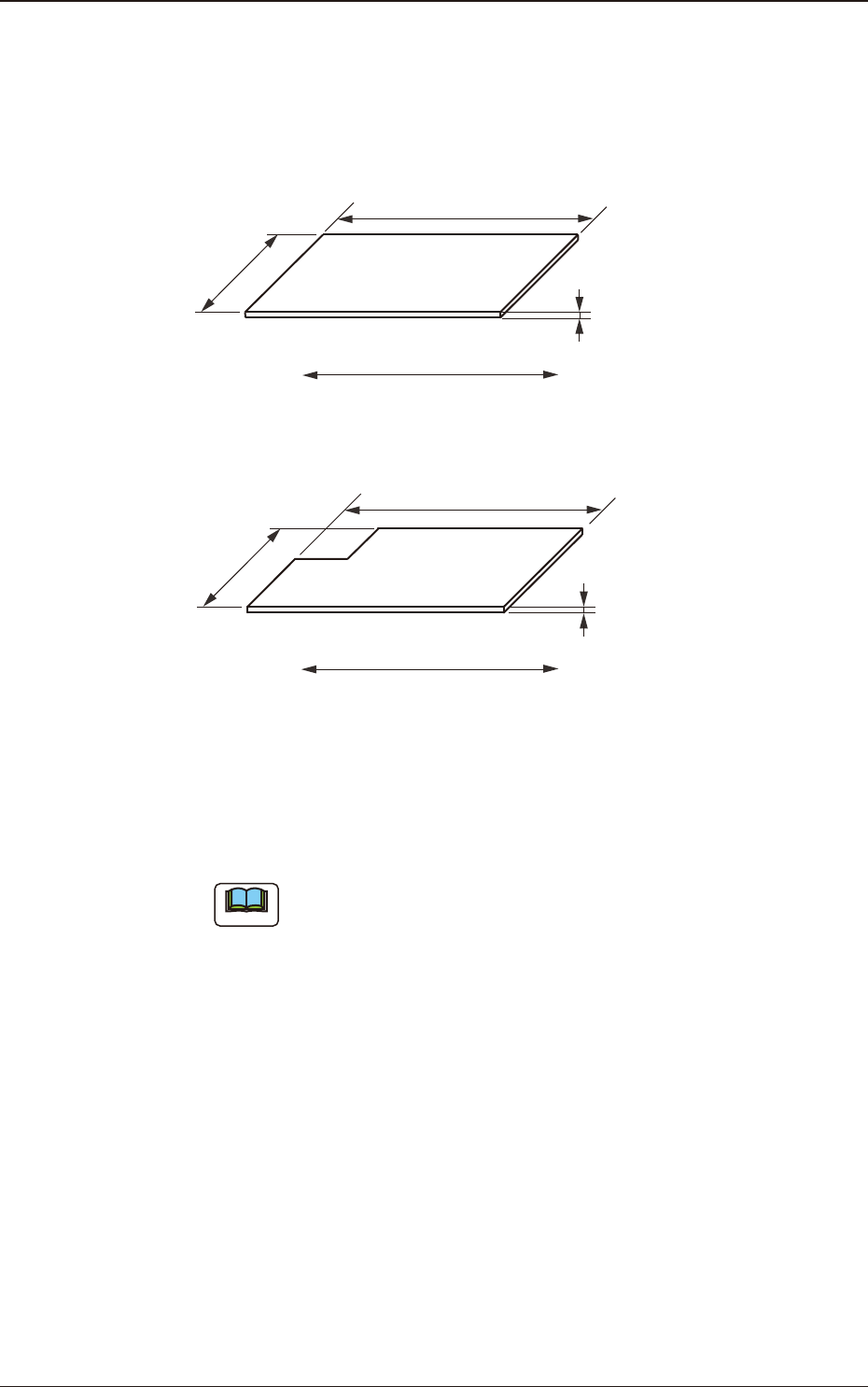

PCB Size
X (Orizzontale), Y (Verticale) e T (Spessore) [mm]
Impostare le dimensioni della PCB da produrre.
Y (Verticale)
T (Spessore)
PCB
X (Orizzontale)
Direzione del flusso PCB
F2B4
Quando la PCB ha un ritaglio, devono essere inserite le seguenti dimensioni.
Y (Verticale)
T (Spessore)
PCB
X (Orizzontale)
Direzione del flusso PCB
F2B5
• Gamma inserimento dati
X:
Da 50 a 610
Y:
Da 50 a 510
T:
Da 0,3 a 5,0
Note
(a) Assicurarsi di impostare un parametro corretto nella casella "X
(Orizzontale)" perché il set di parametri è usato per correggere
automaticamente il posizionamento quando un parametro è
selezionato nella casella "PCB locate method" della scheda "PCB
transfer Mode Setup".
(b) Il parametro impostato nella casella "Y (Verticale)" deve essere
utilizzato come larghezza di destinazione per la funzione di
regolazione automatica larghezza del convogliatore.
(c) Il parametro "T (Spessore)" è usato come un valore di destinazione
per la posizione ascendente del tavolo di supporto quando una PCB è
ssata dalle piastre di serraggio e posizionata.
3.2 PCB
