2OM-1842 4-1 1303-001 1. Schema Dati Management F2D1 Il menu "Manage" è dotato dei tre tasti che seguono. Quando è premuto un tasto, si apre la schermata corrispondente. T asti Descrizione Mng.Dt. Quando è prem…
2OM-1842
1303-001 4-B
2OM-1842
4-11303-001

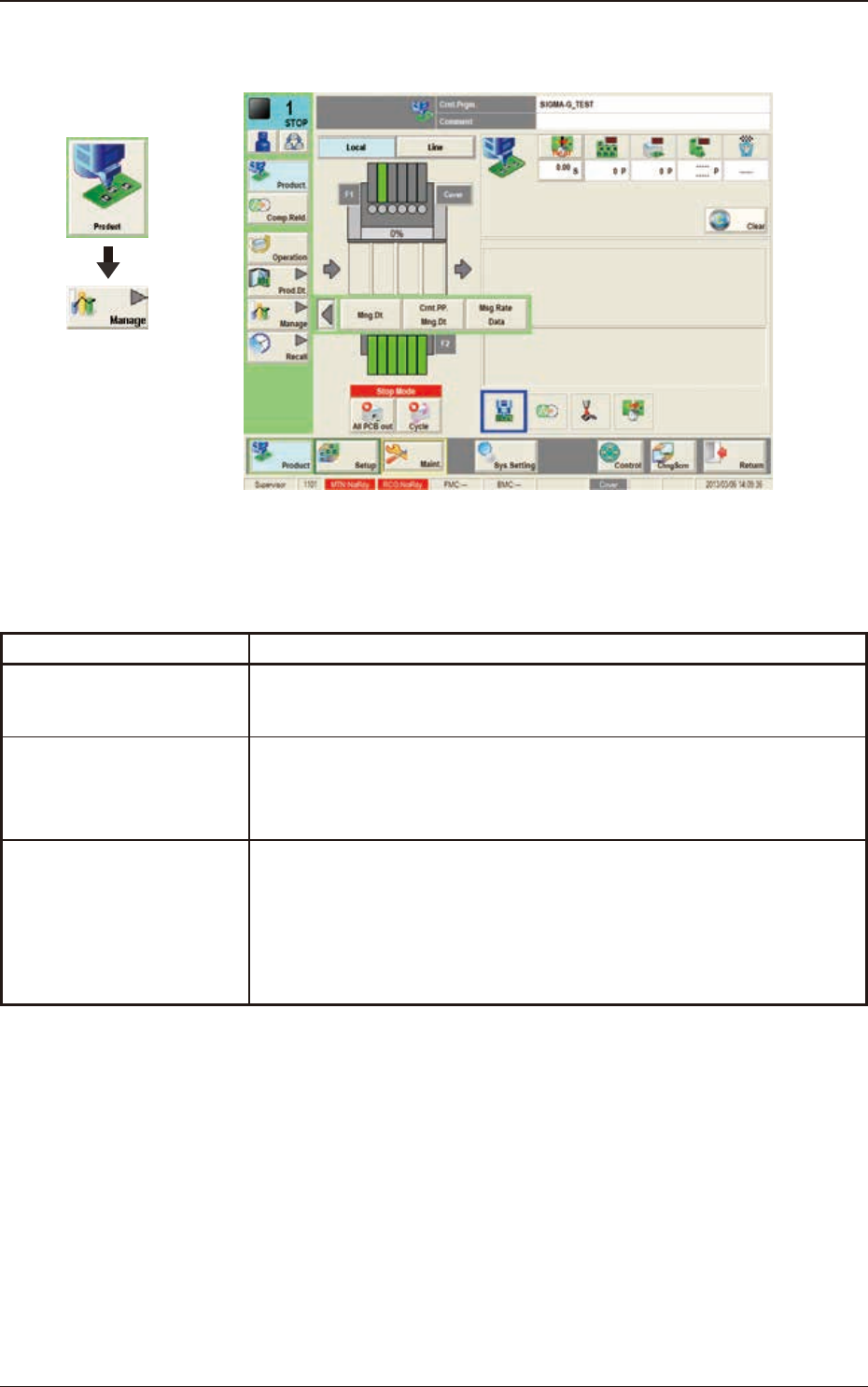

1. Schema Dati Management
F2D1
Il menu "Manage" è dotato dei tre tasti che seguono.
Quando è premuto un tasto, si apre la schermata corrispondente.
Tasti Descrizione
Mng.Dt.
Quando è premuto questo tasto, è visualizzata la schermata "MNG.DT."
che è utilizzata per gestire complessivamente i dati dell’intero sistema.
Cmt.PP.Mng.Dt
Quando è premuto questo tasto, è visualizzata la schermata "CRNT.
PP.MNG.DT" che è utilizzata per gestire complessivamente il
programma pattern corrente di ciascun programma pattern.
Msg Rate Data
Quando è premuto questo tasto, è visualizzata la schermata "MESSAGE.
RATE.DT." che è utilizzata per visualizzare il tasso di errore di gestione
componenti di ciascun caricatore o ugello in base a ciascun tasso
di errore di gestione componenti specicato nell’impostazione dei
parametri di funzionamento.
T2D1
Grafica dello
svolgimento
1. Schema Dati Management
2OM-1842
4-21303-001

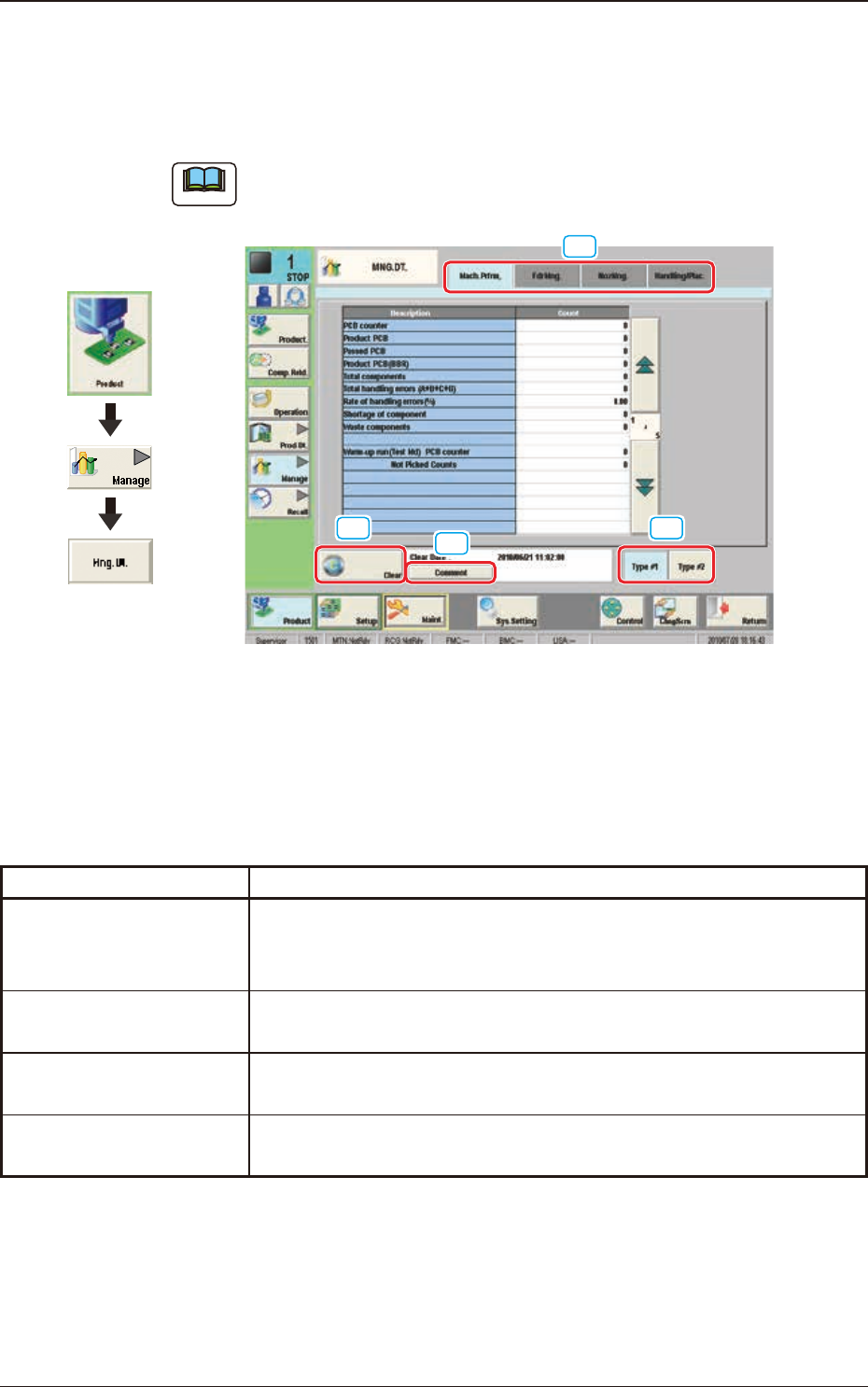

2. Schermata "MNG.DT."
La schermata corrispondente permette all'operatore di confermare i dati delle
prestazioni di produzione che coprono le prestazioni complessive della macchina.
Note
I contenuti di "Type #1" sono quasi a quelli di "Type #2". Per utilizzare gli
elementi necessari, i tipi di gestione devono essere distinti.
[2]
[3]
[4]
[1]
F2D2
[1] Schede e Fogli delle schede
La schermata "MNG.DT." è dotata delle seguenti quattro schede. Quando si
preme ciascuna scheda, la scheda corrispondente compare all'interno della
schermata.
Tasti Descrizione
Mach.Prfrm,
La scheda corrispondente permette all'operatore di visualizzare vari
conteggi (risultati dei dati accumulati) come dati sulle prestazioni della
macchina.
FdrMng.
La scheda corrispondente permette all'operatore di visualizzare i dati di
prelievo di ciascun singolo caricatore.
"NozMng."
La scheda corrispondente permette all'operatore di visualizzare vari
conteggi (risultati dei dati accumulati) di ciascun singoli ugello.
Handling/Plac.
La scheda corrispondente permette all'operatore di visualizzare i dati di
prelievo e posizionamento dei componenti.
T2D2
[2] Tasto [Clear]
Quando è premuto questo tasto, tutti gli elementi di "Type #1" o "Type #2"
della schermata "MNG.DT." sono cancellati e la data e l'ora di revisione sono
cambiate.
Grafica dello
svolgimento
2. Schermata "MNG.DT."
