[3] Head waiting time use method
Quando è selezionata questa voce, l’intervallo di attesa testina è applicato
all’operazione di prelievo.
Disable
Quando è selezionata questa voce, l’intervallo di attesa testina non è
applicato all’operazione di prelievo.
Auto
Quando è selezionata questa voce, è applicato lo stesso l’intervallo della
riduzione velocità asse Y.
Pu dclr ascent 1
Quando è selezionata questa voce, l’intervallo è applicato all’intervallo di
sollevamento ugello.
Pu retention
Quando è selezionata questa voce, l’intervallo è applicato all’intervallo di
arresto durante il sollevamento/abbassamento.
Y-Axis Dclr
Quando è selezionata questa voce, l’intervallo è applicato all’intervallo di
posizionamento per Fly Recognition (prima volta).
[4] Remaining comp on Nzl check after plcmnt
[Stage 1], [Stage 2]
Utilizzando questi tasti, è selezionata la fase in cui l'ugello è controllato
prima del prelievo componente.
Impostando su "OFF" il tasto visualizzato sotto ciascun ugello di Head 1 o
2, si annulla il controllo ugello prima del prelievo componenti per ciascun
ugello.
ON :
Il controllo degli ugelli prima del prelievo deve essere eseguito.
OFF :
Il controllo degli ugelli prima del prelievo non deve essere eseguito.
Note
Impostandolo su "OFF" per gli ugeli con diametri maggiori, si impediscono
guasti come un arresto della macchina a causa di pasta di saldatura, residui,
eccetera, che restano attaccati all'ugello e sono giudicati come componenti
riportati indietro dall’ugello.
[5] Tasto di cambio pagina
Utilizzando questo tasto, la pagina della schermata "Control (Picked-up
Component)" è cambiata.
1303-001
4.2 Scheda "Opr.Mode"
2OM-1842
1-421303-001
4.2.5 Speed
Se il limite massimo di velocità è impostato, è selezionato per la velocità di
funzionamento di ciascuna unità, che è stata assegnata nei dati libreria componenti
(tasso di riduzione velocità alla velocità massima).
[1]
[3]
[4]
[2]
[9]
[10]
[5]
[6]
[7]
[8]
[11]

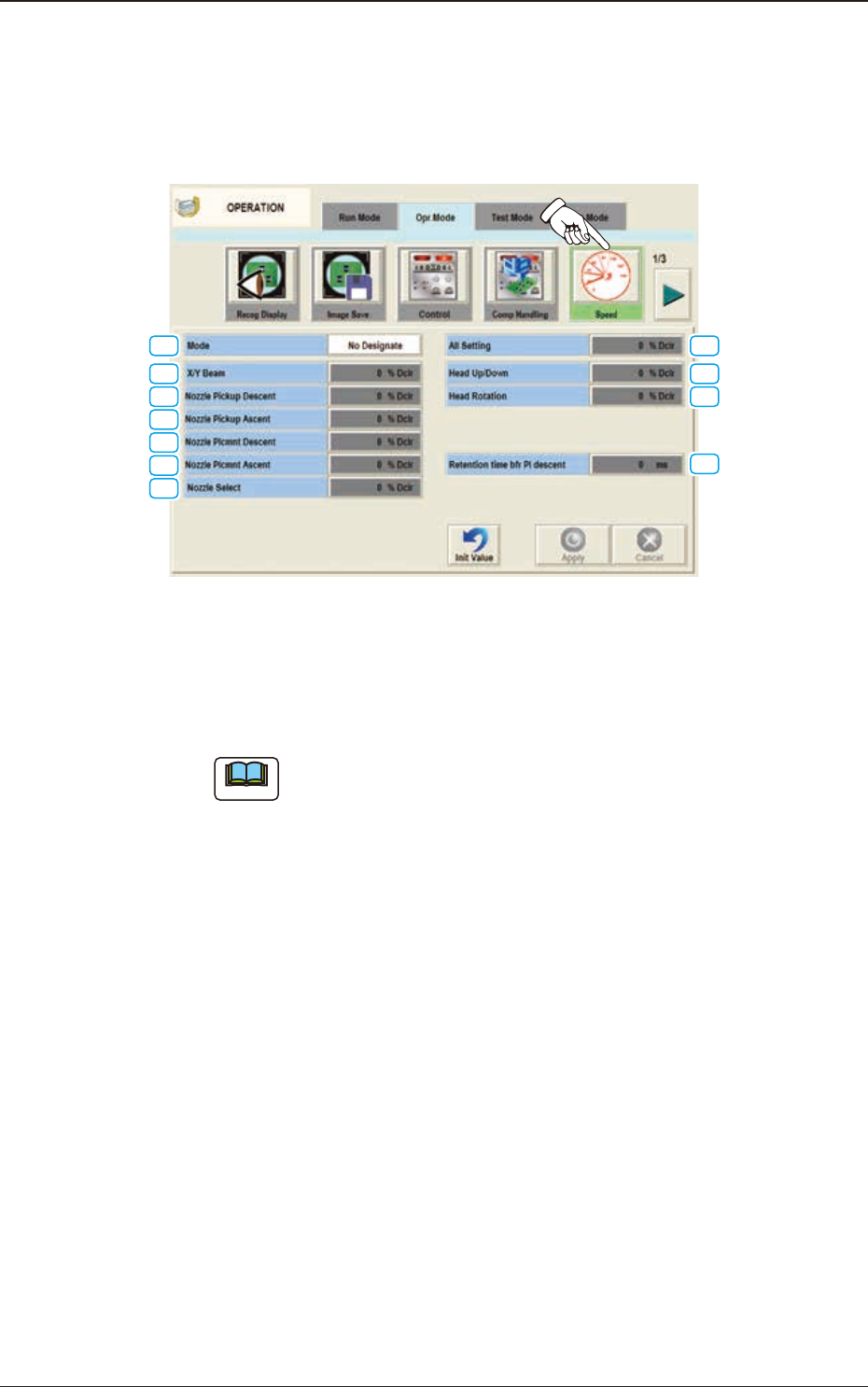

F2A31
[1] Mode
I tasti che seguono possono essere selezionati per determinare se la modalità
di riduzione velocità di funzionamento deve essere utilizzata.
Note
Quando è selezionata la voce "Not Save", le altre voci non possono essere
impostate.
No Designate
Quando è selezionato questo tasto, non è possibile assegnare la riduzione
della velocità di funzionamento.
Designate
Quando è selezionato questo tasto, è possibile assegnare la riduzione della
velocità di funzionamento.
In questo caso impostare il tasso di ciascuna riduzione velocità utilizzando i
seguenti tasti che diventano disponibili.
[2] All Setting
Quando è premuto questo tasto, è visualizzata la schermata [All Setting].
In questa schermata, impostare il tasso di riduzione velocità nel campo di
inserimento dati. Il tasso di riduzione velocità impostato è applicato a tutte le
altre impostazioni.
4.2 Scheda "Opr.Mode"
2OM-1842
1-431303-001
[3] X/Y Beam
Quando è premuto questo tasto, è visualizzata la schermata "X/Y Beam". In
questa schermata, impostare il tasso di riduzione velocità per l’asse X/Y nel
campo di inserimento dati.
[4] Nozzle Pickup Descent
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Pick-Up
Descent".
Impostare il tasso di riduzione velocità nel campo di inserimento dati per il
movimento discendente dell'ugello (movimento dell’ugello per prelevare un
componente dal caricatore).
[5] Nozzle Pickup Ascent
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Pick-Up
Ascent".
Impostare il tasso di riduzione velocità nel campo di inserimento dati per il
movimento ascendente dell'ugello (movimento dell’ugello dopo il prelievo di
un componente dal caricatore).
[6] Nozzle Plcmnt Descent
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Plcmnt
Descent".
Impostare il tasso di riduzione velocità nel campo di inserimento dati per il
movimento discendente dell'ugello (movimento dell’ugello per posizionare
un componente sulla PBC).
[7] Nozzle Plcmnt Ascent
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Plcmnt
Ascent".
Impostare il tasso di riduzione velocità nel campo di inserimento dati
per il movimento ascendente dell'ugello (movimento dell’ugello dopo il
posizionamento di un componente sulla PCB).
[8] Nozzle Select
Quando è premuto questo tasto, è visualizzata la schermata "Nozzle Select".
Inserire il tasso di riduzione velocità nel campo di inserimento dati per una
serie di operazioni eseguite quando l'ugello è cambiato.
[9] Head Up/Down
Quando è premuto questo tasto, è visualizzata la schermata "Head Up/
Down".
Inserire il tasso di riduzione velocità nel campo di inserimento dati per il
movimento verso l’alto e verso il basso della testina.
