7.3.1 Scheda "Select from list"

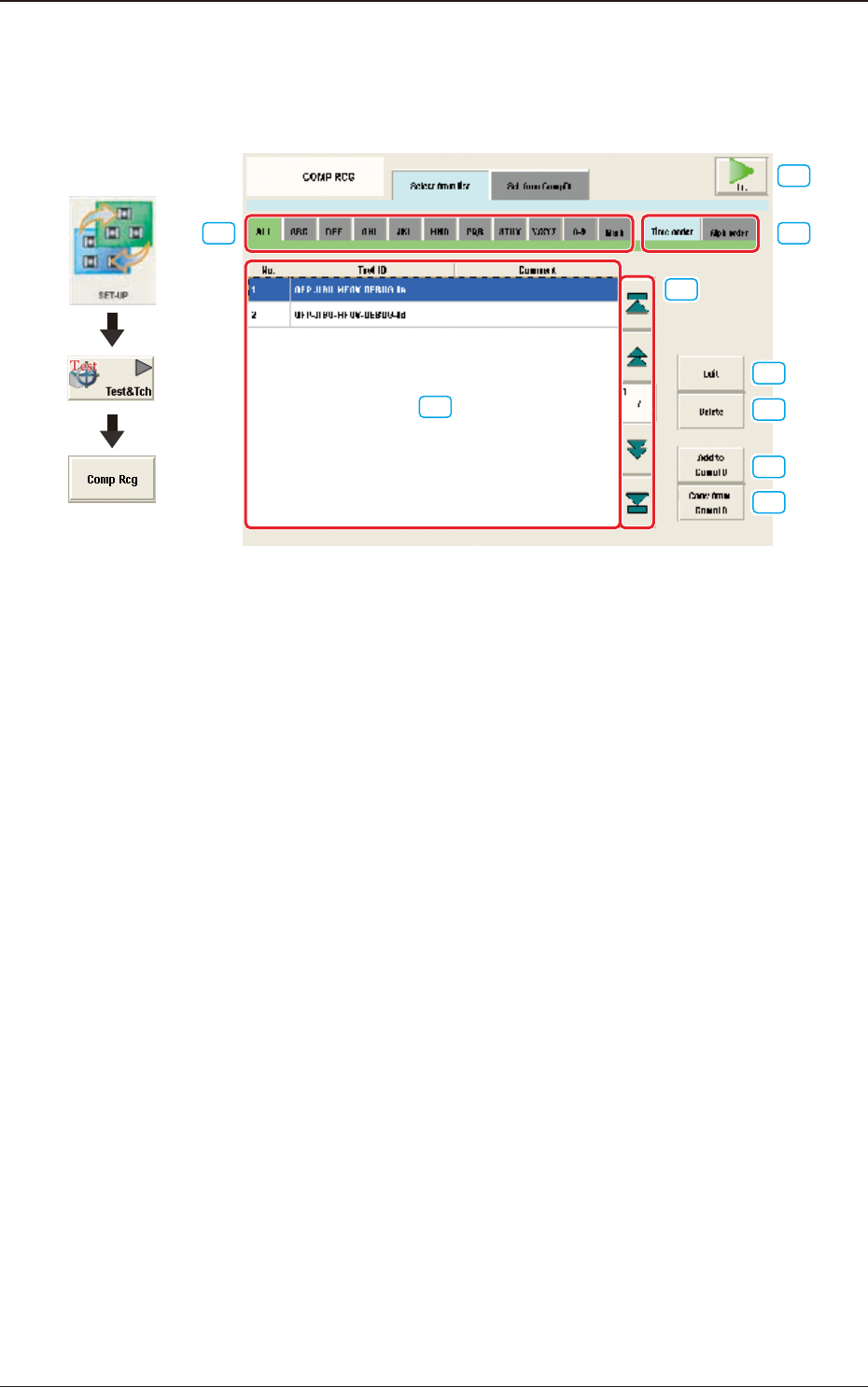

Quando nella schermata di prova "COMP RCG" è premuto il tasto [Select from
list], è visualizzata la scheda che segue.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
F2F45
[1] Schede di selezione Test ID
ALL :
Quando è selezionata questa scheda sono visualizzati tutti i Test
ID.
A to Z :
Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con una lettera.
0 to 9
: Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con un numero.
Mark
: Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con un simbolo.
[2] Schede di cambio visualizzazione Test ID
Utilizzando queste schede, l'indicazione nell’elenco Test ID è modicata.
Time order
: Quando è selezionata questa scheda i Test ID sono
visualizzati per ordine di data di salvataggio a partire da
quello più recente.
Alph order
: Quando è selezionata questa scheda i Test ID sono
visualizzati in ordine alfabetico.
[3] Elenco ID componenti
In questo pannello è selezionato il Test ID per il quale è eseguito il test di
riconoscimento componenti.
Grafica dello
svolgimento
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-471303-001
[4] Tasto di cambio pagina
Tasto [
]
: Quando è premuto questo tasto, è visualizzata la pagina
principale.
Tasto [ ]:
Quando è premuto questo tasto, è visualizzata la pagina
precedente.
Tasto [ ]
: Quando è premuto questo tasto, è visualizzata la pagina
successiva.
Tasto [ ]:
Quando è premuto questo tasto, è visualizzata l'ultima
pagina.
[5] Tasto [Edit]
Quando è premuto questo tasto, il test ID selezionato nel campo [3] è
modicato.
Reference
Fare riferimento al paragrafo "Libreria componenti" del "Capitolo 3" per la
procedura di modica.
[6] Tasto [Delete]
Quando è premuto questo tasto, l’ID componente selezionato nel campo [3]
è eliminato.
[7] Tasto [Add to Comp ID]
Quando è premuto questo tasto, il Test ID modicato nel campo [5] è
registrato nell’elenco ID componenti.
[8] Tasto [Copy from Comp ID]
Quando è premuto questo tasto, l'ID componente è copiato e inserito
nell’elenco Test ID.
[9] Tasto [Fr.]
Quando è premuto questo tasto, è eseguito il test di riconoscimento
componenti per il Test ID selezionato nel campo [3].
Reference
Fare riferimento al paragrafo "7.3.4. Esecuzione del test di riconoscimento
componenti" per spiegazioni sulla procedura di modica.
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-481303-001
7.3.2 Scheda "Sel. from CompDt"

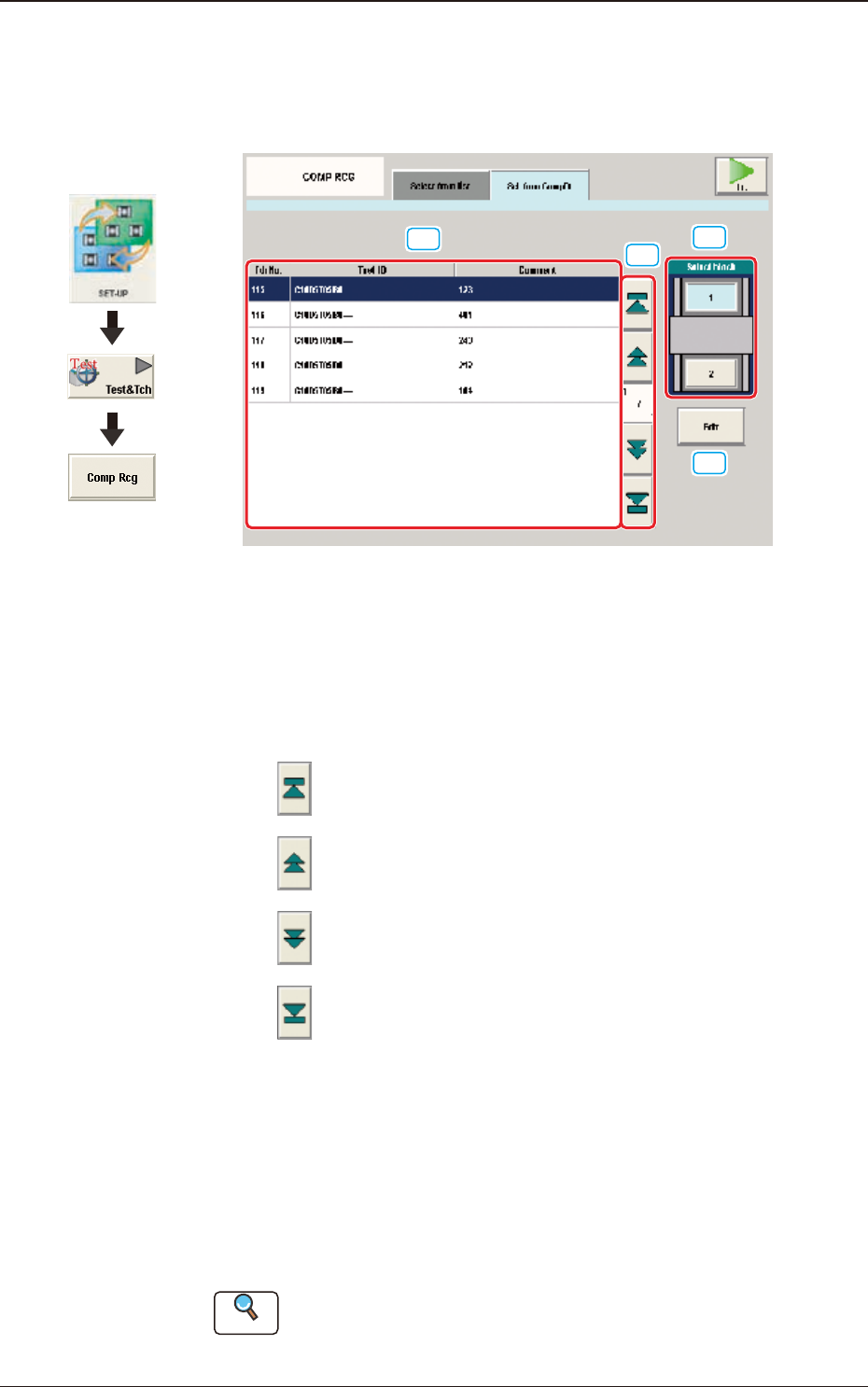

Quando nella schermata di prova "COMP RCG" è premuto il tasto [Sel. from
