7.3.7.3 Componenti BGA/CSP
Note
Le descrizioni in questo manuale sono basate su componenti il cui elettrodo è
"Simple (elettrodi disposti in modo uniforme)".
Procedure
(1) Selezionare, in questo ordine, [Area Array] e [Simple], quindi selezionare il
tipo di elettrodi.
F2F97
F2F98
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-88

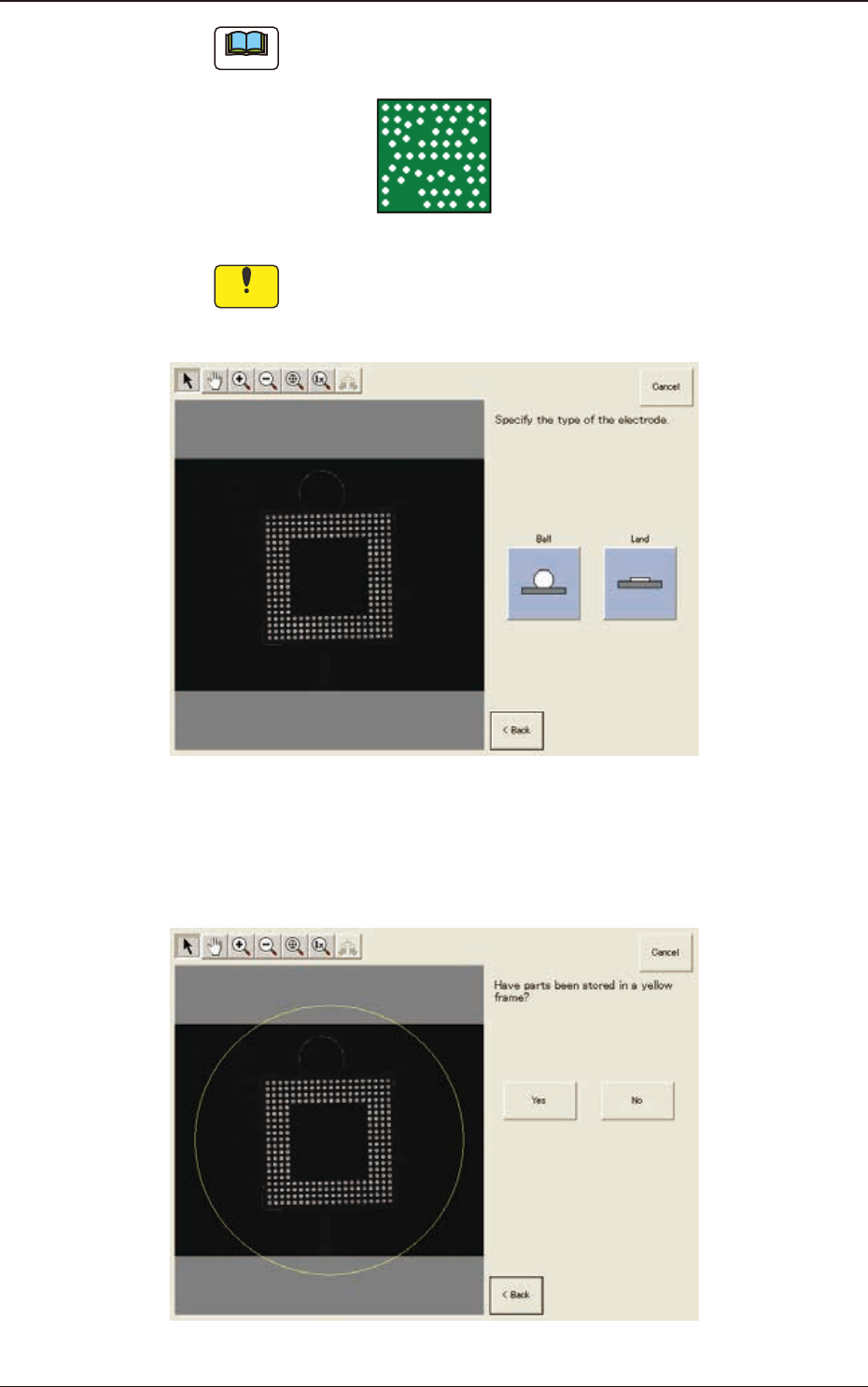

Note
Nel caso di componenti BGA/CSP, in cui gli elettrodi non sono disposti in
modo uniforme, selezionare [Complex].
F2F99
Notice
Quando è selezionata la voce "Simple" come forma degli elettrodi,
è impossibile eseguire l’apprendimento sui componenti BGA/CSP
che sono utilizzati come elettrodi e disposti in modo non uniforme.
F2F100
(2) Accertarsi che il componente si trovi all’interno del cerchio giallo (cornice).
Quando si trova all’interno del cerchio, premere il tasto [Yes]. Diversamente,
premere il tasto [No].
F2F101
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-89

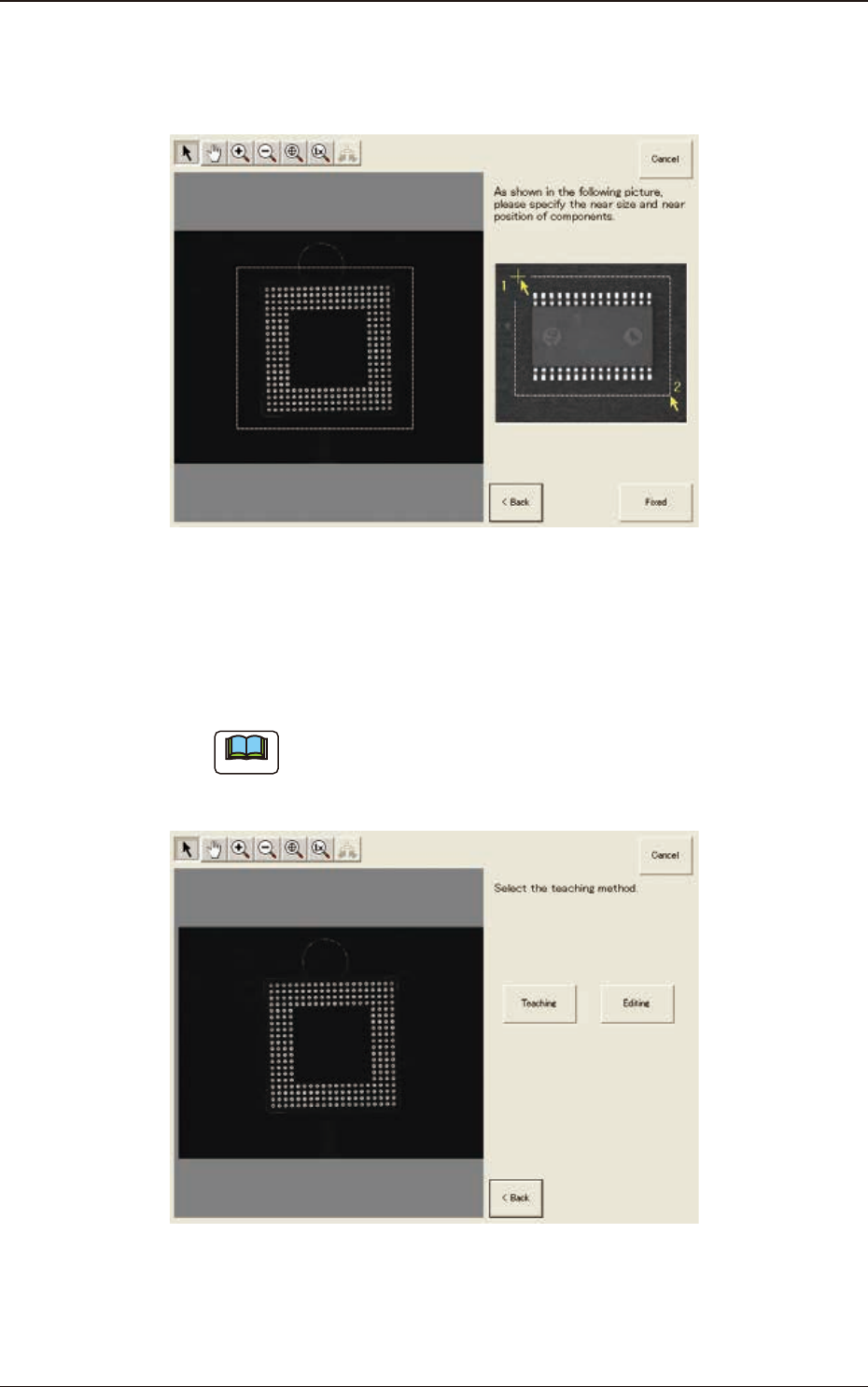

(3) Dopo aver fatto clic in alto a sinistra sull'immagine componente, fare clic in
basso a destra per collocare l'intera immagine del componente all'interno di
una cornice.
F2F102
(4) Assicurarsi che l'intera immagine si trovi all’interno della cornice, quindi
premere il tasto [Fixed].
(5) Premere il tasto [Teaching] per selezionare il metodo di apprendimento.
Note
Quando è selezionato il tasto [Editing], la modica è eseguita sulla base
dei dati campione. Premere il tasto [Complete] per tornare alla schermata
apprendimento libreria componenti.
F2F103
