2OM-1842 4-17 1303-001 [9] C:Comp. V ertical Ciascuna casella mostra il numero totale di errori componenti verticali rilevati dal sensore di rilevamento misura lineare per ciascun singolo ugello. [10] D:Comp. Recog. Cias…
2OM-1842
4-16
Note
(a) La scheda visualizzata avrà un aspetto diverso, in base all’opzione
selezionata.
(b) Quando è premuto uno dei tasti di cui sopra, il numero dell’ugello con il
parametro più grande sotto il tasto selezionato è visualizzato nella prima
riga, seguito dai numeri ugello aventi i parametri successivi in ordine di
grandezza (secondo, terzo, quarto, ...).
Vale a dire che i parametri sono riorganizzati per conteggio degli errori,
rendendo più semplice l’analisi e migliorare il velocità di produzione.
Quando è premuto il tasto [Noz.], i numeri sono riorganizzati nel loro
ordine iniziale (numeri ugello).
La scheda "NozMng." è ulteriormente suddivisa in quattro tasti, e ciascuna scheda
secondaria mostra i dati di gestione ugello per ciascun singola testina.
Quando è premuto un tasto, è visualizzata la corrispondente scheda secondaria.
[1] Nozzle No.
Sono mostrati i numeri di ugello.
[2] Total Comp
Ciascuna casella mostra il numero di azioni di prelievo per ciascun singolo
ugello.
[3] Total Hdlg Errors
In questa casella è visualizzato il numero totale di errori di prelievo.
[4] Rate of Hdlg Err (%)
In questa casella è visualizzata la percentuale di errori totali di prelievo per il
totale di prelievi.
[5] Total errors
Ciascuna casella mostra il numero totale di errori rilevati da [7] a [17].
[6] Rate of Error (%)
Ciascuna casella mostra la percentuale del numero totale di errori per il
numero di componenti prelevati.
[7] A:Comp. Missing
Ciascuna casella mostra il numero di componenti mancanti rilevati dal
sensore di rilevamento misura lineare per ciascun singolo ugello.
[8] B:Comp. Missing
Ciascuna casella mostra il numero totale di componenti mancanti rilevati
tramite riconoscimento per ciascun singolo ugello.
1303-001
2.3 Scheda "NozMng."
2OM-1842
4-171303-001
[9] C:Comp. Vertical
Ciascuna casella mostra il numero totale di errori componenti verticali
rilevati dal sensore di rilevamento misura lineare per ciascun singolo ugello.
[10] D:Comp. Recog.
Ciascuna casella mostra il numero totale di errori rilevati tramite
riconoscimento per ciascun singolo ugello.
[11] E:Comp. Thick
Ciascuna casella mostra il numero totale di errori di spessore componente
rilevati dal sensore di rilevamento misura lineare per ciascun singolo ugello.
[12] F:Pick-up Diff
Ciascuna casella mostra il numero totale di errori di differenza di prelievo
rilevati dal riconoscimento per ciascun singolo ugello.
[13] G:Comp. Posture
Ciascuna casella mostra il numero totale di errori di componenti invertiti
ed errori di giudizio polarità rilevati dal riconoscimento per ciascun singolo
ugello.
[14] H:Meas. Error
Ciascuna casella mostra il numero totale di errori del valore misurato su
ciascun caricatore.
[15] K:Copla. Error
Ciascuna casella mostra il numero totale di errori "Coplanarity Error"
rilevati su ciascun caricatore. Questo errore è rilevato dal pospositivo di
collegamento opzionale.
[16] L:Obv / Reverse
In queste caselle è mostrato il numero di errori anteriori/posteriori di ciascun
ugello rilevati utilizzando la misura lineare.
[17] Data Azzeramento/Cambio ugello
Ciascuna casella mostra la data di azzeramento di ciascun singolo ugello.
2.3 Scheda "NozMng."
2OM-1842
4-181303-001

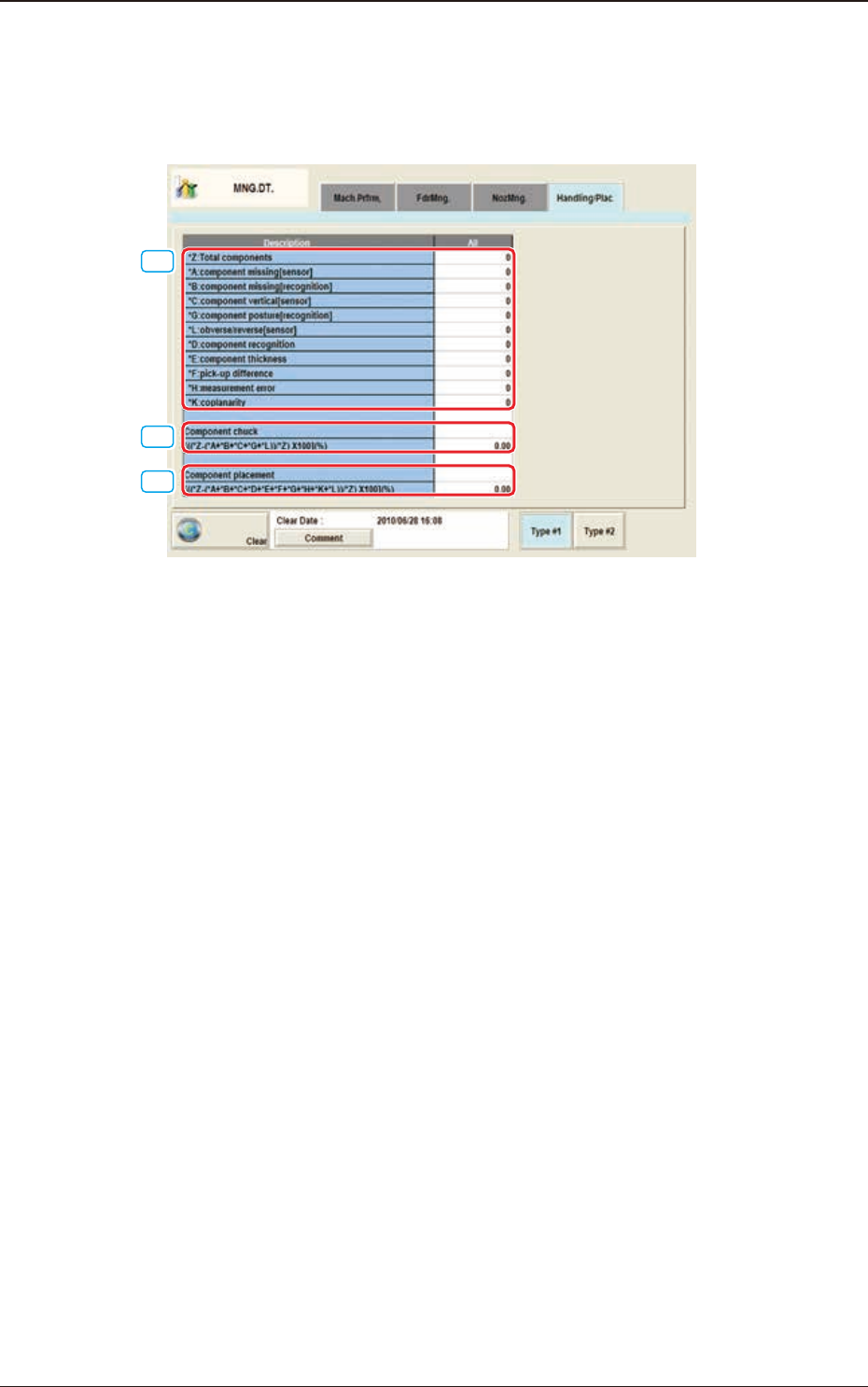

2.4 Scheda "Handling/Plac."
Quando è premuta la scheda [Handling/Plac.] nella schermata"MNG.DT.",
all’interno della schermata è visualizzata la scheda che segue.
[1]
[2]
[3]
Scheda "Handling/Plac." F2D12
[1] Z:Total components
È mostrato il numero di prelievo componenti.
*A:component missing[sensor]
È mostrato il numero di errori mancanza componenti rilevati dal sensore di
rilevamento misura lineare.
(Caso: "NG" (non OK) nel sensore di rilevamento Riconoscimento
Componenti e Misura Lineare)
*B:component missing[recognition]
È mostrato il numero di errori componenti mancanti rilevati dal
riconoscimento componenti.
*C:component vertical[sensor]
È mostrato il numero di componenti giudicati "NG" (non OK) dal sensore
di rilevamento misura lineare sebbene siano stati giudicati "OK" dal
riconoscimento componenti.
*G:component posture[recognition]
È mostrato il numero di errori di componenti invertiti ed errori di giudizio
polarità rilevati dal riconoscimento.
*L:obverse/reverse[sensor]
In queste caselle è mostrato il numero di errori “giudizio anteriore/
posteriore” di ciascun caricatore rilevati utilizzando la misura lineare.
2.4 Scheda "Handling/Plac."
