[8] Tasti [Open] e [Close]
Tasto [Open]
Quando è premuto questo tasto, è visualizzata la schermata di modica
"Component Library" che corrisponde all’ID componente selezionato.
Tasto [Close]
Quando è premuto questo tasto, la schermata "Selection of component ID" è
chiusa.
[9] Tasto [Type Addition]
Quando è premuto questo tasto, è visualizzata la schermata di dialogo "Type
Addition" che permette all'operatore di aggiungere un tipo di componente.
Reference
Fare riferimento al paragrafo "1.2.1 Type Addition" per informazioni sulla
schermata di dialogo "Type Addition".
[10] Tasti vari
Tasto [Current]
Quando è premuto questo tasto, nel campo [1] del pannello "List of
Component IDs" sono visualizzati gli ID componente utilizzati nell’ultimo
programma pattern (l'ultimo programma selezionato).
Tasto [Property...]
Quando è premuto questo tasto, è visualizzata la schermata "Property" che
corrisponde all’ID componente selezionato.
Reference
Fare riferimento al paragrafo "1.2.7 Proprietà dell’ID componente" per i
dettagli sulla schermata "Property".
Tasto [Delete...]
Quando è premuto questo tasto, l'ID componente selezionato è eliminato.
Tasto [Copy...]
Quando è premuto questo tasto, è visualizzata la schermata "Copy
Component ID" che permette di fare una copia dell'ID componente
selezionato.
Tasto [Rename...]
Quando è premuto questo tasto, è visualizzata la schermata "Rename" che
permette di cambiare l'ID (nome) del componente selezionato.
Tasto [Create Link ID]
Quando è premuto questo tasto, è visualizzata la schermata "Create Link ID"
che permette di creare un collegamento per l'ID componente selezionato.
Tasto [Replace]
Quando è selezionato il componente alternativo con lo stesso nome, questo
tasto è abilitato. I dati dell'ID componente originale sono sostituiti con questi
dati.
1303-001
1.1 List of Component ID
2OM-1842
3-4
Tasto [Merge...]
Quando è premuto questo tasto, è visualizzata la schermata "Merge" che
permette di unire l'ID componente selezionato.
[11] Tasto [Search]
Quando è inserito l'ID componente, è avviata la ricerca.
1303-001
1.1 List of Component ID
2OM-1842
3-5
1.2 Operazioni di base nella schermata "Selection of
component ID"
1.2.1 Aggiunta tipo

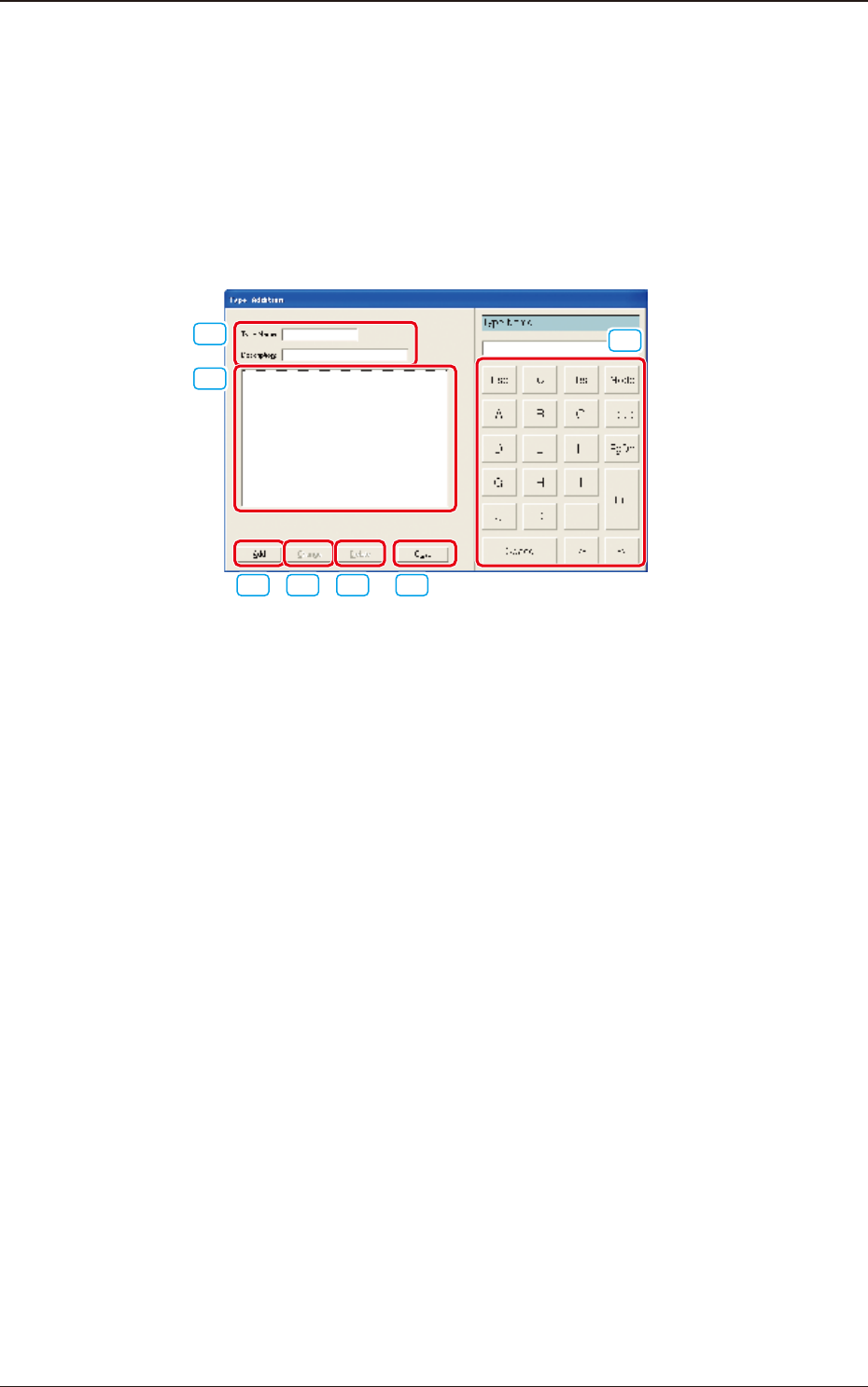

Quando è premuto il tasto [Type Addition] si apre la seguente schermata di
dialogo "Type Addition". Aggiungendo un tipo, l'elenco di ID componente è
visualizzato dopo essere stato ltrato.
[1]
[2]
[3] [4] [5] [6]
[7]
F2C2
[1] "Type Name" e "Description"
Inserire i parametri in queste caselle.
[2] Pannello "List of Component Types"
I tipi di componenti appena creati sono visualizzati in questo pannello.
[3] Tasto [Add]
Quando è premuto questo tasto, un tipo inserito nella casella "Type Name" è
aggiunto come un nuovo tipo.
[4] Tasto [Change]
Quando è premuto questo tasto, un tipo di componente è modicato sui
contenuti inseriti nelle caselle "Type Name" e "Description".
[5] Tasto [Delete]
Quando è premuto questo tasto, il tipo di componente selezionato in "[2]" è
eliminato.
[6] Tasto [Close]
Quando è premuto questo tasto, la schermata di dialogo "Type Addition" è
chiusa.
[7] Touch panel per la modica dei dati
I dati possono essere inseriti utilizzando il touchpanel o il mouse.
1303-001
1.2 Operazioni di base nella schermata "Selection of component ID"
