2OM-1842 6-7 1303-001 4. Schermata "CNVR Set-up" È visualizzata la schermata "CNVR Set-up". [1] [2] [5] [4] [3] [6] F2F7 [1] Gruppo di caselle "Set-up Mode" Ciascuna funzione in questo grupp…
2OM-1842
6-6
[7] Scheda "PP Chng Rcl"
In questa sezione è visualizzata la cronologia modiche del programma
pattern.
F2F6
1303-001
3. Schermata "PP CHANGE"
2OM-1842
6-71303-001
4. Schermata "CNVR Set-up"
È visualizzata la schermata "CNVR Set-up".
[1]
[2]
[5]
[4]
[3]
[6]
F2F7

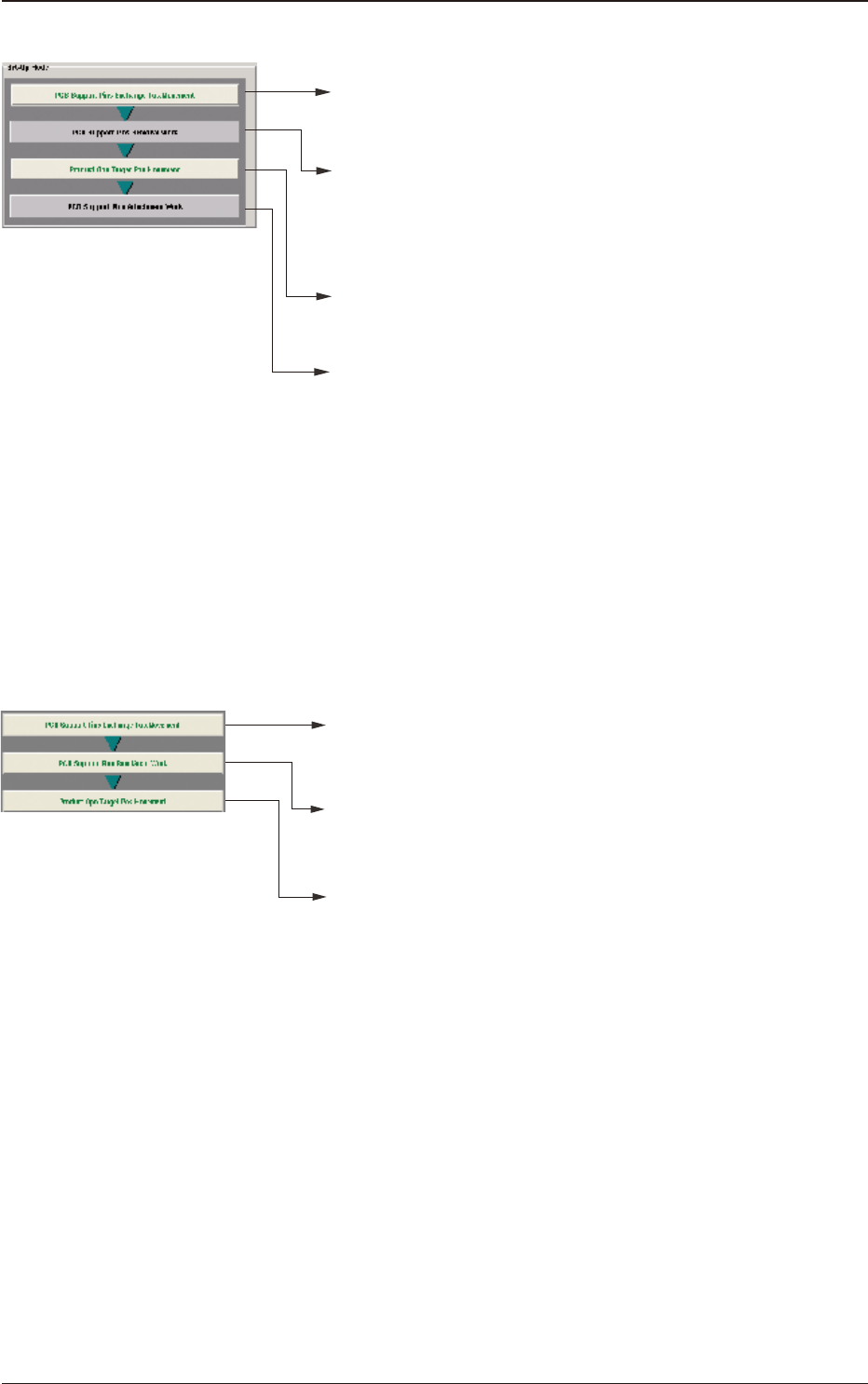

[1] Gruppo di caselle "Set-up Mode"
Ciascuna funzione in questo gruppo di caselle può essere utilizzata per la
sostituzione dei perni di supporto.
Note
La schermata cambia se il funzionamento è manuale o automatico.
Grafica dello
svolgimento
4. Schermata "CNVR Set-up"
2OM-1842
6-81303-001
4. Schermata "CNVR Set-up"
• Per il cambio manuale dei perni di supporto
• Quando è premuto questo tasto e, entro 10 secondi,
è premuto il tasto [START], la macchina ritrae la testina
e massimizza la larghezza del convogliatore.
• Quando è premuto questo tasto e, entro 10 secondi, è premuto
il tasto [START], è impostata la larghezza del convogliatore ed è
eseguito il movimento verso la posizione Y.
• Quando è premuto [Locate] nel gruppo "PCB Locate" e, entro
10 secondi, è premuto il tasto [START], la base di supporto inizia
a sollevarsi.
• Spegnere la lampada del tasto [COVER READY], aprire la copertura
trasparente, quindi impostare i perni di supporto.
• Dopo avere eseguito l'impostazione, chiudere la copertura
trasparente e accendere la lampada del tasto [COVER READY].
• Premere il tasto [Release] nel gruppo "PCB Locate", quindi
premere il tasto [START] entro 10 secondi. La base di supporto
inizia a sollevarsi.
PCB Support Pins Rem. Work
• Spegnere la lampada del tasto [COVER READY], aprire
la copertura trasparente, quindi impostare i perni di supporto.
Dopo avere eseguito l'impostazione, chiudere la copertura
trasparente e accendere la lampada del tasto [COVER READY].
PCB Support Pins Atch. Work
F2F8
• Per il cambio automatico dei perni di supporto
• Quando è premuto questo tasto e, entro 10 secondi, è
premuto il tasto [START], la macchina ritrae la testina e
massimizza la larghezza del convogliatore.
• Quando è premuto questo tasto e, entro 10 secondi, è
premuto il tasto [START], è eseguita l’impostazione automatica
del perno di supporto, in base al programma pattern.
• Quando è premuto questo tasto e, entro 10 secondi, è
premuto il tasto [START], la larghezza del convogliatore
è spostata sulla posizione di produzione.
F2F9
[2] Grupo "Noz Chg."
Tasto [Reset]
Quando è premuto questo tasto e, entro 10 secondi, è premuto il tasto [START]
sul pannello di comando, i perni di supporto sono alloggiati nell’area ugelli.
