2OM-1842
2-491303-001

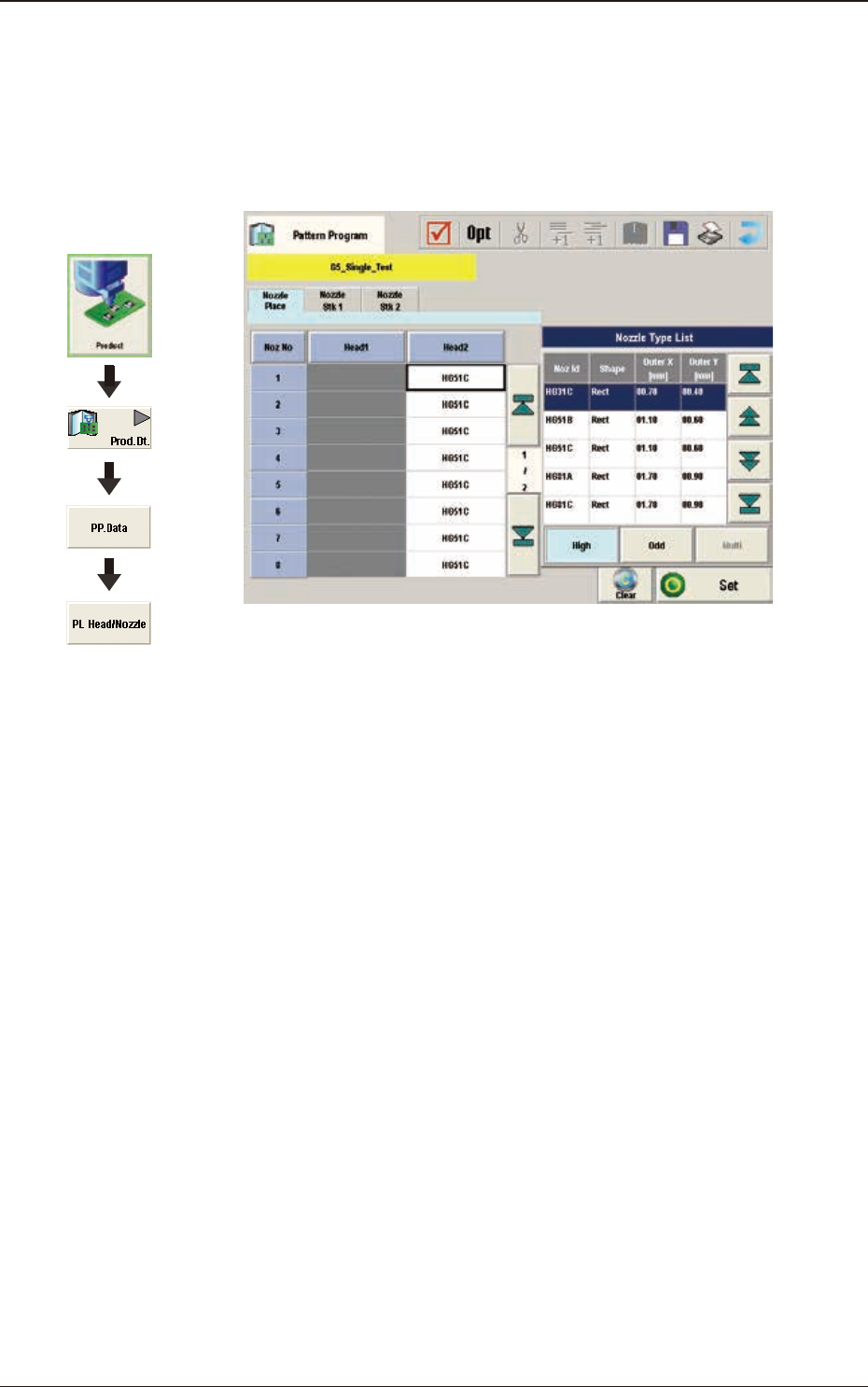

3.5 PL Head/Nozzle
(E01) Dati Nozzle Place
Quando nella schermata "PL Head/Nozzle" è premuta la scheda [Nozzle
Place], è visualizzata la scheda che segue.
F2B40
(E01_01)
Nozzle Place
Head1 e 2
Nozzle No. 1 a 15
Questi dati sono usati per assegnare gli ugelli alle posizioni specicata (Nozzle
Allocation Nos.) sulla testina.
Grafica dello
svolgimento
3.5 PL Head/Nozzle
2OM-1842
2-50

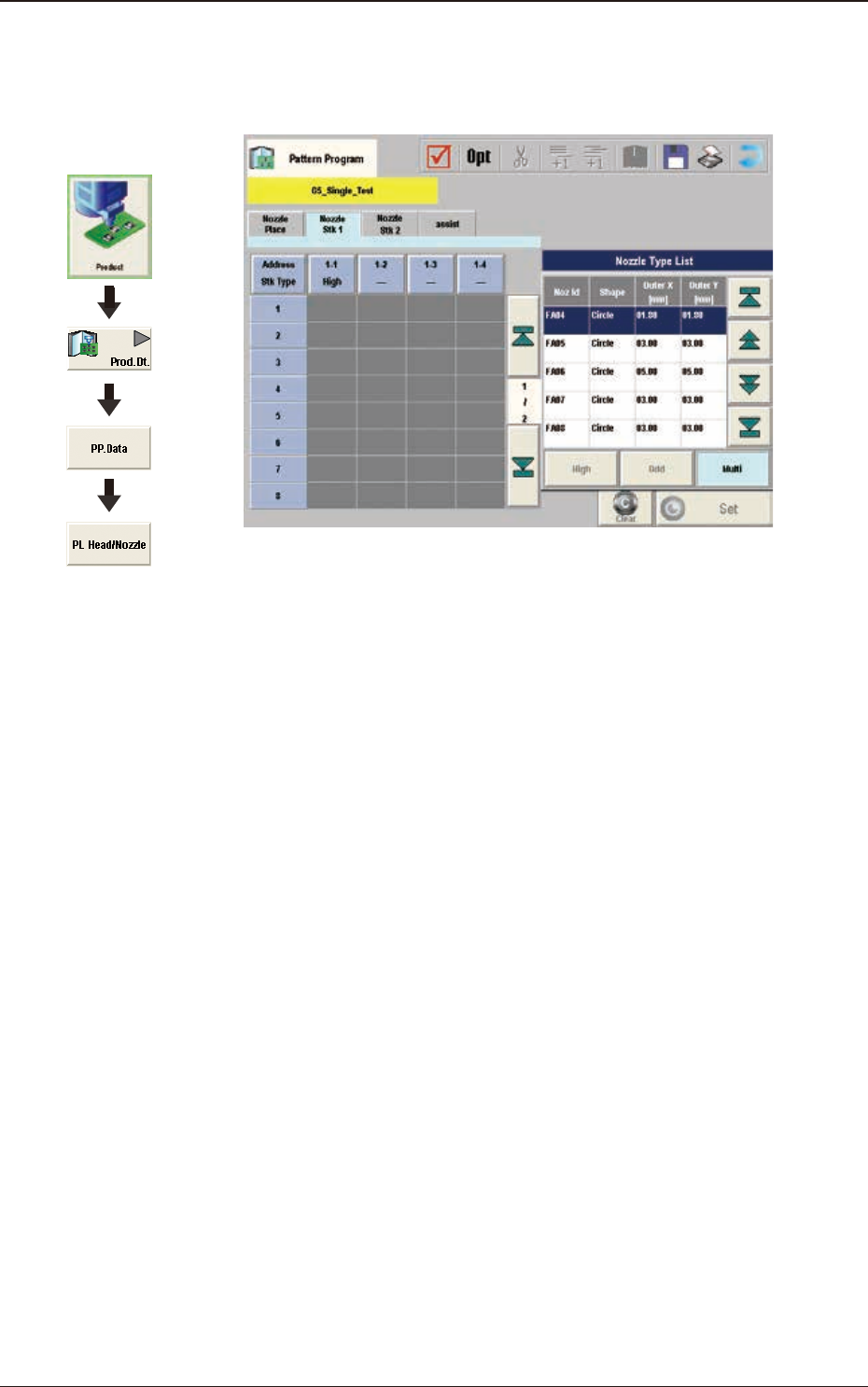

(E02) Dati Nozzle Stk 1, 2
Quando nella schermata "PL Head/Nozzle" è premuta la scheda [Nozzle Stk 1]
o [Nozzle Stk 2], è visualizzata la scheda che segue.
F2B41
(E02_01)
Nozzle Stk 1, 2
Address Stk Types 1 a 15
Utilizzando questi parametri, gli ugelli sono alloggiati nelle posizioni
specicate (indirizzo tipo alloggio) nell’alloggio ugelli.
High :
1 a 15
Multi :
1 a 9
1303-001
3.5 PL Head/Nozzle
Grafica dello
svolgimento
2OM-1842
2-511303-001

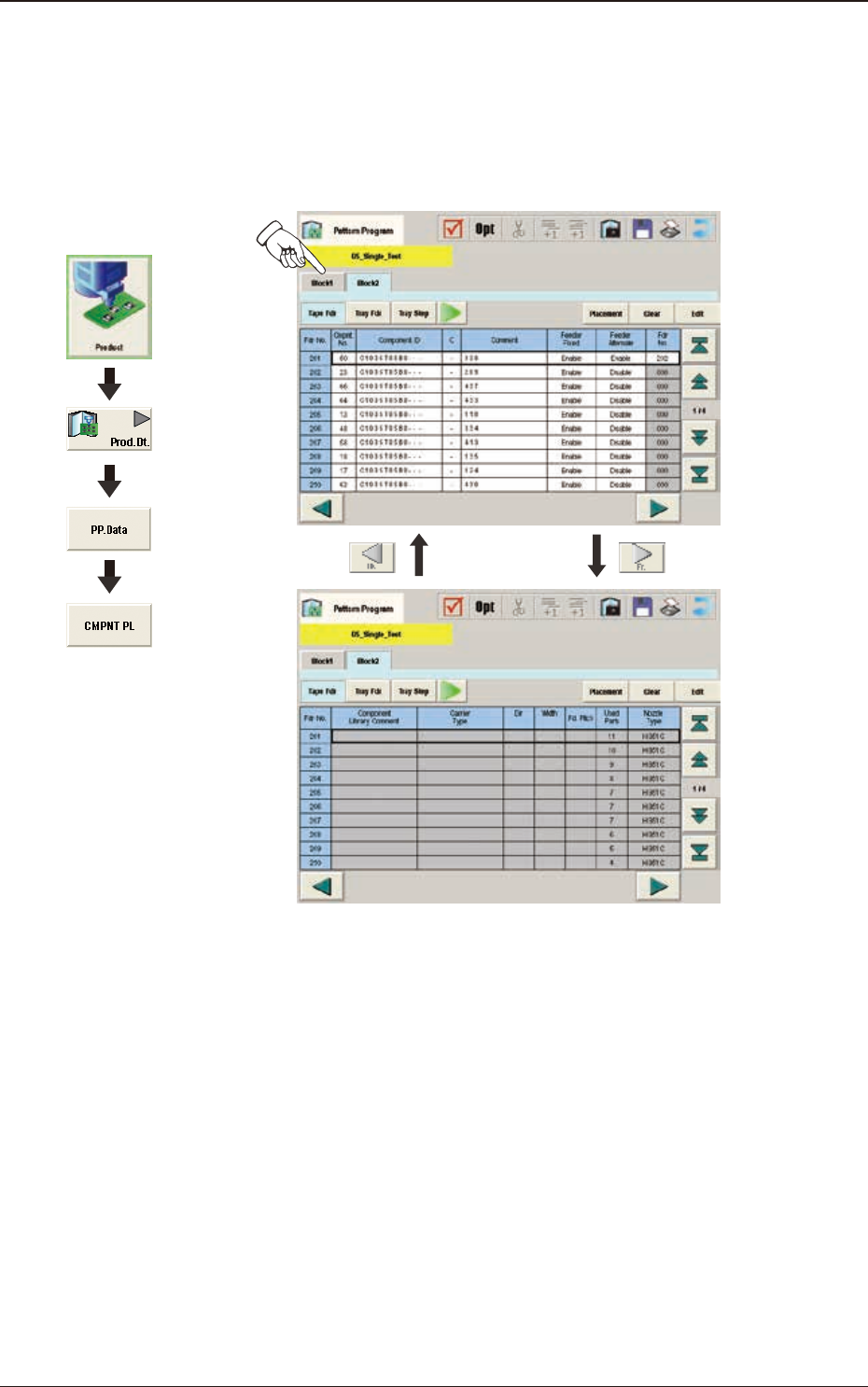

3.6 CMPNT PL
(F01) Dati CMPNT PL
Quando nella schermata "CMPNT PL Data" è premuto il tasto [Block 1] o
[Block 2], è visualizzata la scheda che segue.
F2B42
(F01_01)
Fdr No.
Sono mostrati i numeri dei caricatori nei dati posizione caricatore di
posizionamento.
Block 1
: 101 a 150
Block 2
: 201 a 250
(F01_02)
Component ID
In queste caselle è possibile impostare gli ID componente.
Grafica dello
svolgimento
3.6 CMPNT PL
