2OM-1842 6-39 7.2.2 Schermata "Recognition" in modalità allineamento manuale Quando è premuto uno qualsiasi dei tasti [Cycle run], [Select Step] e [TEACH], è visualizzata la schermata che segue. [1] [2] [3] [4]…

100%1 / 383
2OM-1842
6-38
Tasto [
] :
Modalità adattamento immagini (l'immagine è visualizzata
interamente utilizzando il Campo di visualizzazione
immagini di riconoscimento).
Dopo aver cambiato la modalità su adattamento immagini
utilizzando il tasto [
] (la forma del puntatore passa a
), quando l'immagine da adattare è toccata, oppure è
premuto il tasto sinistro del mouse, l'immagine è visualizzata
interamente utilizzando l’area di visualizzazione immagini
di riconoscimento dalla posizione del puntatore.
Quando l'immagine deve essere visualizzata in modalità di
adattamento con la sua posizione ssa, mettere il puntatore
al centro dell'immagine prima dell’adattamento.
Tasto [
] :
Utilizzando questo tasto, l'immagine visualizzata nell'area
di visualizzazione della schermata di riconoscimento può
essere spostata nella posizione voluta.
1303-001
7.2 Schermata "Place Pos Teach"
2OM-1842
6-39
7.2.2 Schermata "Recognition" in modalità allineamento manuale

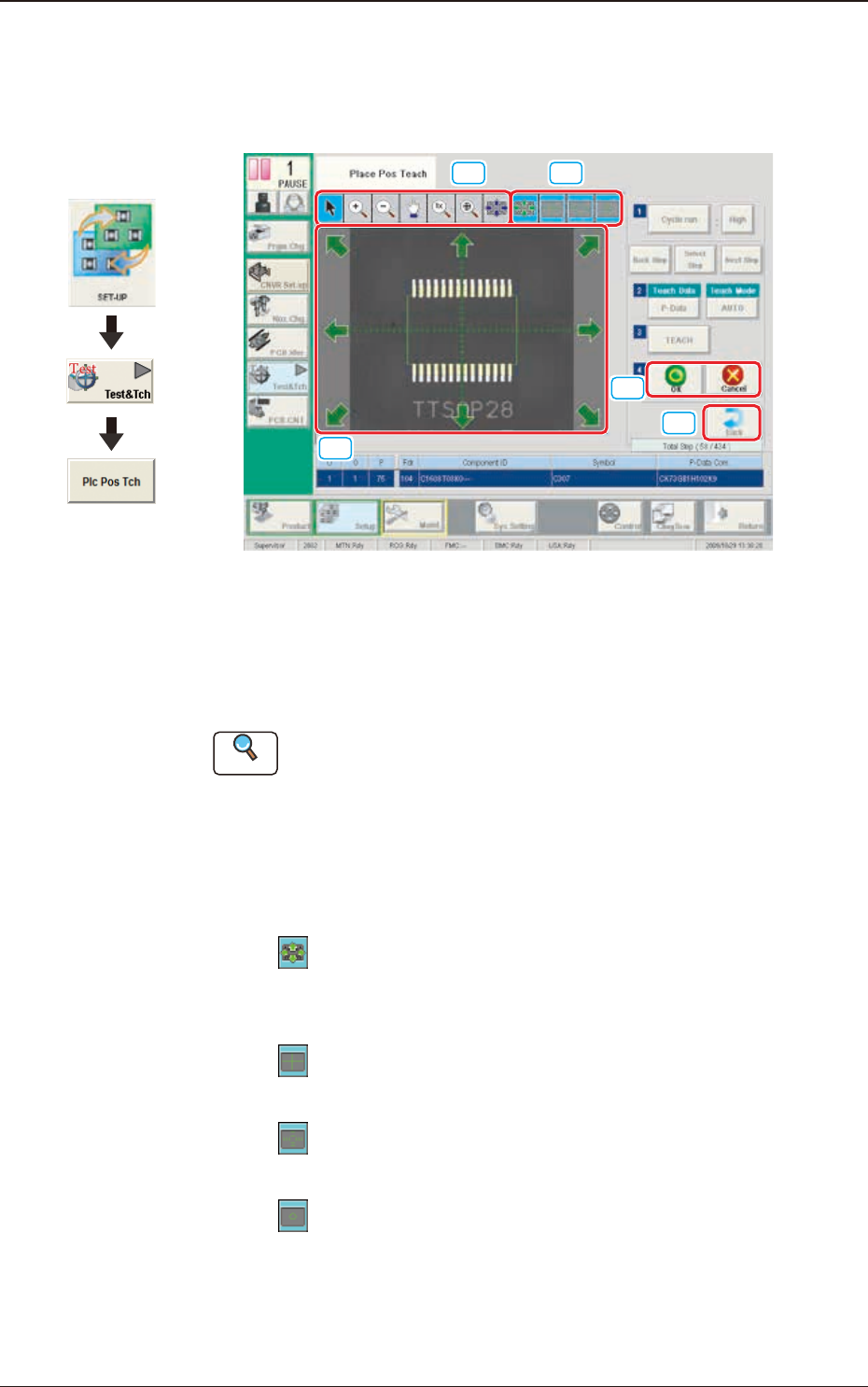

Quando è premuto uno qualsiasi dei tasti [Cycle run], [Select Step] e [TEACH], è
visualizzata la schermata che segue.
[1] [2]
[3]
[4]
[5]
F2F39
[1] Tasti operativi immagine
Possono essere utilizzati i tasti che seguono per ingrandire o spostare
l'immagine dell'area di visualizzazione immagini di riconoscimento.
Reference
Fare riferimento al punto "[3] Tasti operativi immagine" del paragrafo
"4.2 Schermata "Recognition" per l’apprendimento posizione di
posizionamento" per la descrizione di ciascun tasto.
[2] Tasti di selezione elemento graco
Utilizzare questi tasti per selezionare il tipo di elemento graco da
visualizzare per l’allineamento manuale. (È consentita la selezione multipla)
Tasto [
]
: Questo tasto è utilizzato quando la posizione dell’immagine
visualizzata è allineata con la posizione dell'immagine
graca
.
Tasto [
]
: Quando è selezionato questo tasto, è visualizzato un mirino
che indica il centro della telecamera.
Tasto [
]
: Quando è selezionato questo tasto, sono mostrate le linee di
scala.
Tasto [
]
: Quando è selezionato questo tasto, è visualizzata la sagoma
della marcatura oggetto per l'allineamento manuale.
Grafica dello
svolgimento
1303-001
7.2 Schermata "Place Pos Teach"
2OM-1842
6-40
[3] Tasti di spostamento elemento graco (tasti
)
Quando nell'area di visualizzazione immagine di riconoscimento è toccata
una freccia, l'immagine è spostata nella direzione corrispondente.
[4] Tasto [OK]
Quando è premuto questo tasto, la corrispondenza della posizione è
confermata.
Tasto [Cancel]
Quando è premuto questo tasto, si annulla l'operazione di allineamento
manuale.
[5] Tasto [Back]
Quando è premuto questo tasto, si torna alla schermata "Place Pos Teach".
1303-001
7.2 Schermata "Place Pos Teach"
