2OM-1842
2-301303-001
(C03) Dati Operation
Quando nella schermata "Operation" è premuto il tasto [Operation], è
visualizzata la schermata che segue.
F2B23
Grafica dello
svolgimento
3.3 Operation
2OM-1842
2-311303-001
(C03_01)
PEC Recognition Set
Common
: Quando è selezionata questa voce, il riconoscimento
PEC è eseguito con l'impostazione comune su
entrambe le linee.
Individual
: Quando è selezionata questa voce, il riconoscimento
PEC è eseguito con impostazioni diverse per ciascuna
macchina.
(C03_02)
Beam
È possibile determinare quale asse deve essere utilizzato per il
riconoscimento complessivo e immagine PEC.
Beam 1
: Selezionare questa voce quando solo Beam 1 deve
essere utilizzato per il riconoscimento PEC.
Beam 2
: Selezionare questa voce quando solo Beam 2 deve
essere utilizzato per il riconoscimento PEC.
Automatic (1 o 2)
: La macchina determina quale asse (Beam 1 o 2) è
più adatto per il riconoscimento PEC e seleziona il
migliore.
Both Beam
: Selezionare questa voce quando entrambi gli assi (Beam
1 e 2) devono essere utilizzati per il riconoscimento
PEC.
Note
Per quanto riguarda il riconoscimento PEC locale, il riconoscimento
PEC è eseguito con l’asse col quale i componenti sono posizionati,
indipendentemente da questa assegnazione degli assi di riconoscimento
PEC.
(C03_03)
Sequence
Impostare una delle opzioni che seguono per specicare i tempi di
implementazione di riconoscimento PEC. Si raccomanda impostare "After
Pick-up" nei casi normali.
Note
I componenti devono soddisfare i requisiti che seguono.
Dopo avere selezionato la voce "After Pick-up", un componente è
prelevato ed il riconoscimento componente è eseguito sul componente
mentre la PCB è trasferita alla sezione di posizionamento PCB.
Poiché il componente è già prelevato, può essere posizionato subito
dopo che è stato eseguito il riconoscimento PEC, accorciando i tempi di
completamento delle PCB.
After Pick-up
: Il riconoscimento PEC è eseguito dopo che un
componente è prelevato.
Before Pick-up
: Il riconoscimento PEC è eseguito prima che un
componente sia prelevato.
Questo parametro deve essere selezionato quando il
riconoscimento PEC non può essere eseguito con un
componente che è stato prelevato.
3.3 Operation
2OM-1842
2-321303-001

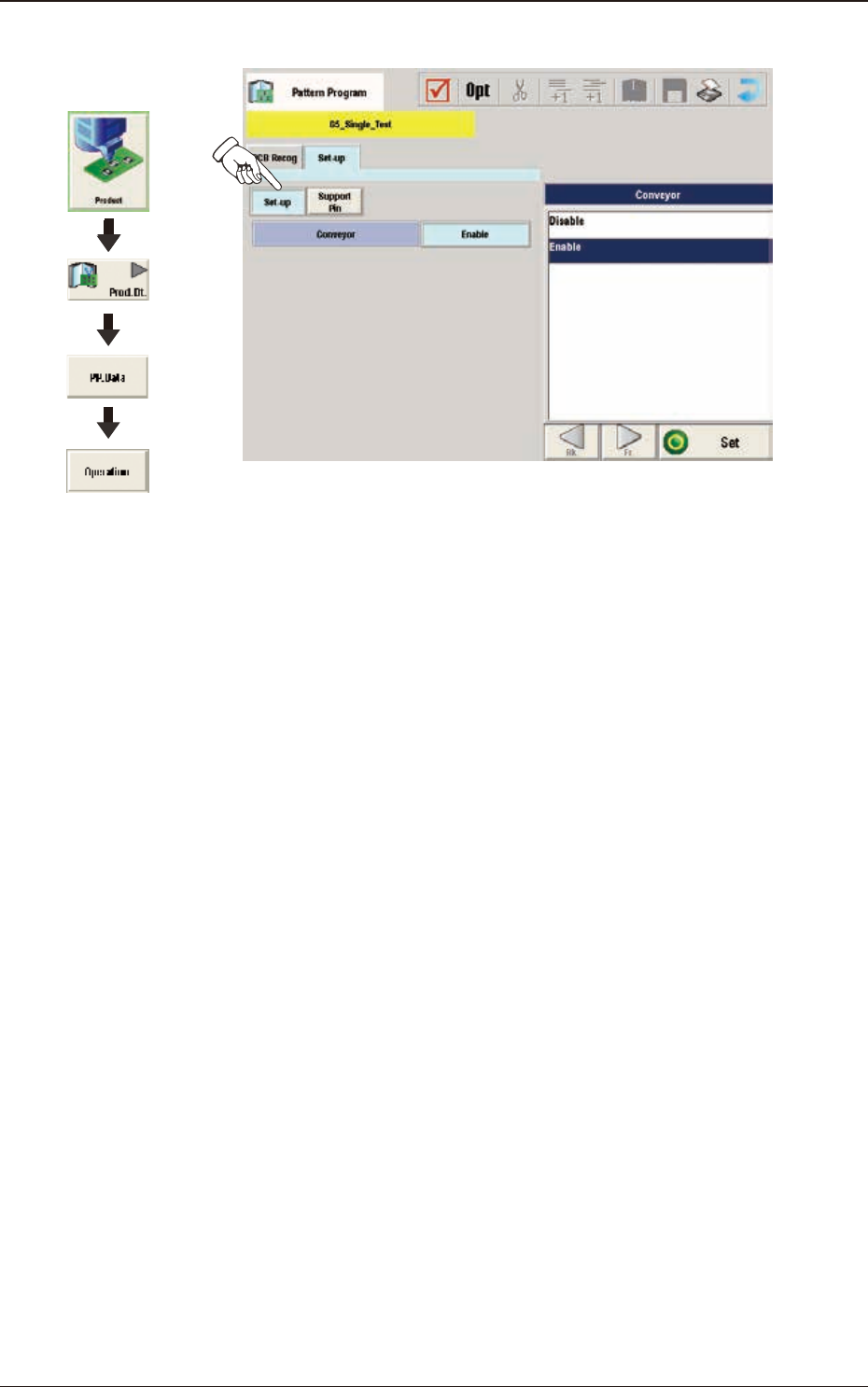

(C04) Dati Set-up
F2B24
(C04_01)
Conveyor
Utilizzando questi tasti, è possibile impostare se congurare la larghezza del
convogliatore durante il cambio del programma pattern.
Grafica dello
svolgimento
