2OM-1842 6-71 7.3.7 Procedura guidata "Create T each" Attenersi alle istruzioni che seguono per creare i nuovi dati per l’apprendimento. 7.3.7.1 Componenti con conduttore - QFP Procedure (1) Selezionare, in que…
2OM-1842
6-70
[19] [20]
[18]
F2F64

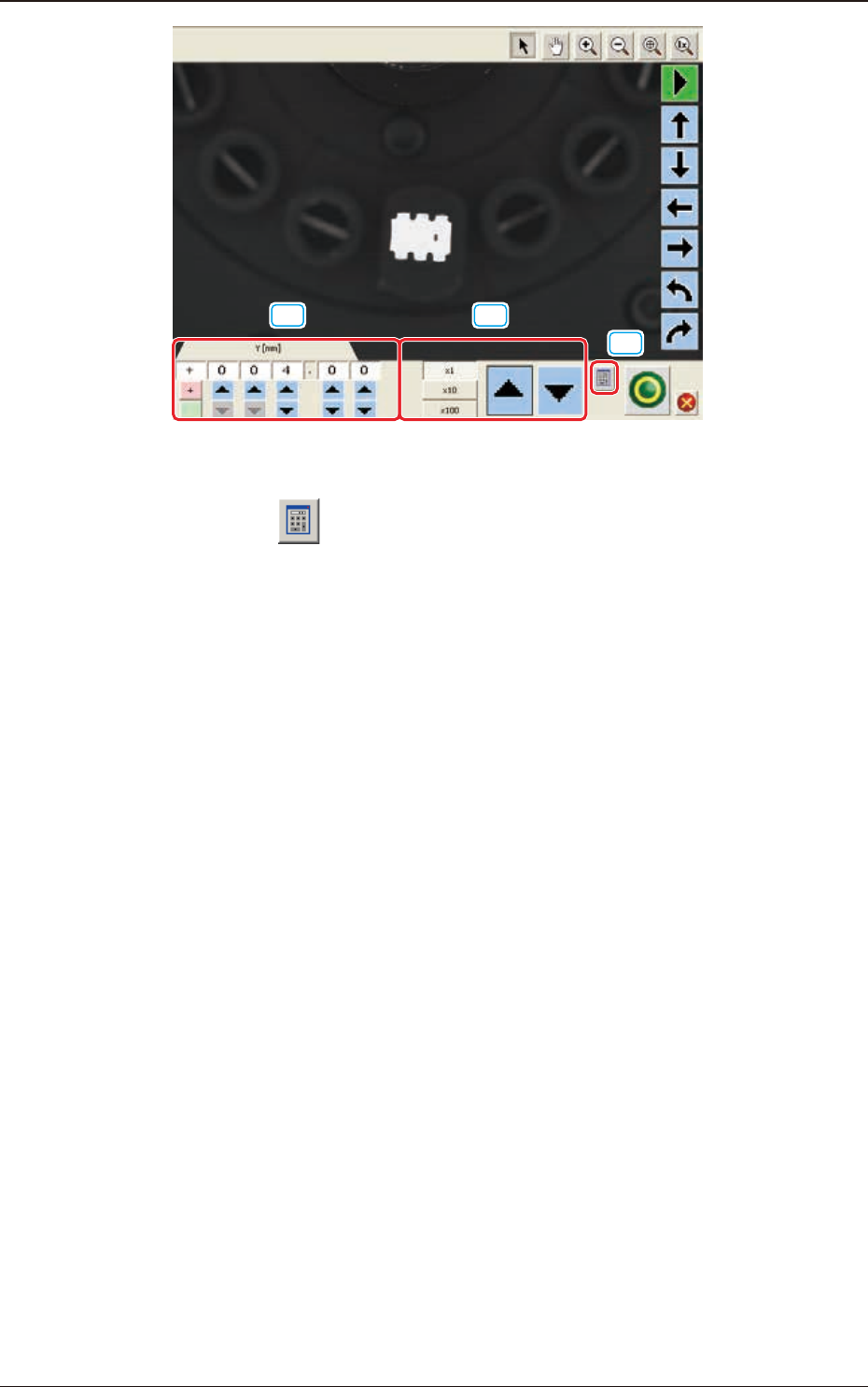

[18] Tasto [ ]
È visualizzato un tastierino a dieci tasti per l'inserimento dei dati.
[19] Tasto [aumento / riduzione] 1
Premere questo tasto per ciascun unità per aumentare o diminuire
direttamente il valore numerico.
[20] Tasto [aumento / riduzione] 2
Selezionare ciascuna unità
"
×
1(0.01)
"
"
×
10(0.1) e
"
×
100 (1)
"
, per
aumentare o diminuire il valore numerico delle unità selezionate.
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-71
7.3.7 Procedura guidata "Create Teach"
Attenersi alle istruzioni che seguono per creare i nuovi dati per l’apprendimento.
7.3.7.1 Componenti con conduttore - QFP
Procedure

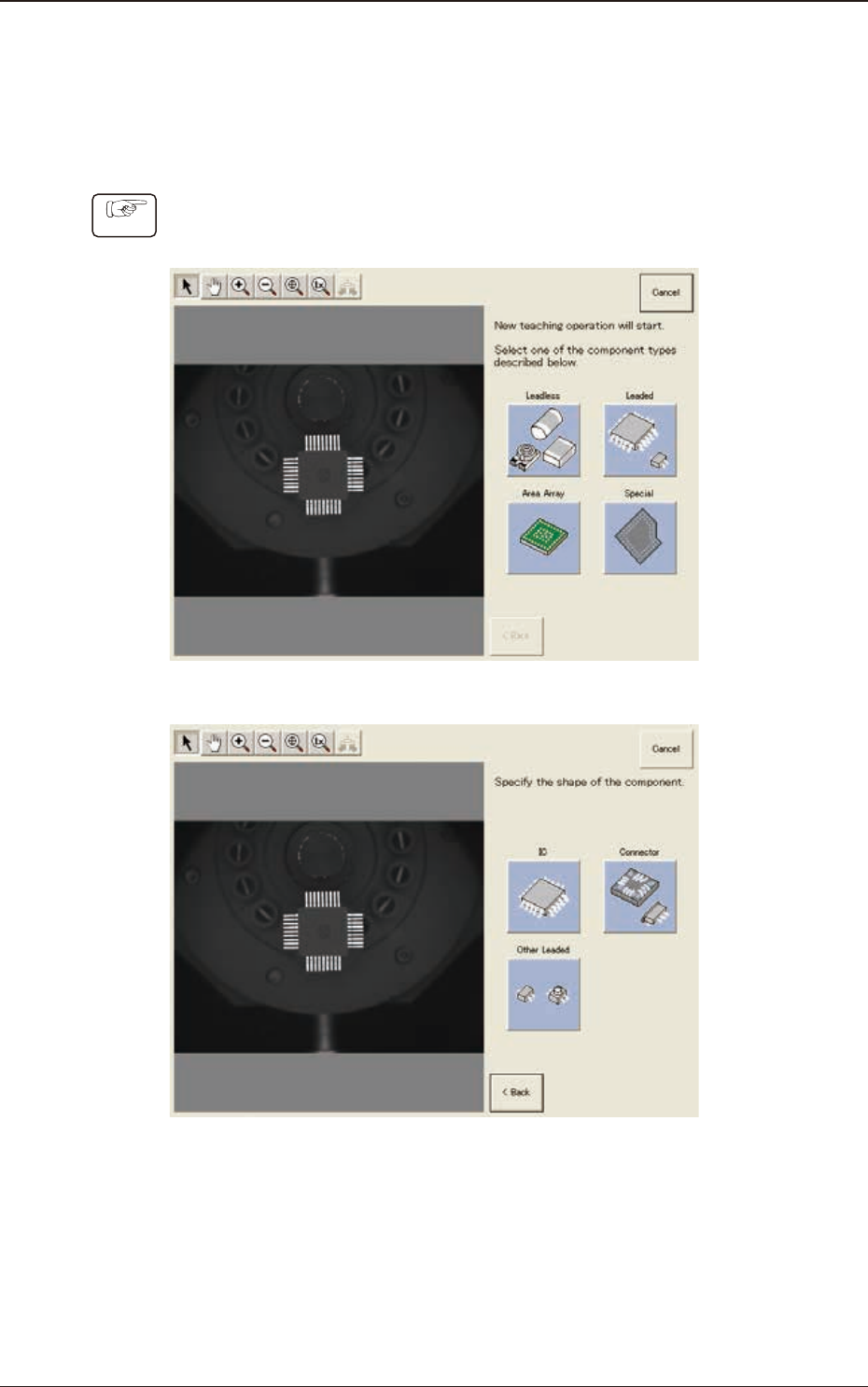

(1) Selezionare, in questo ordine [Leaded], [IC] e [QFP].
F2F65
F2F66
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-72
F2F67
(2) Accertarsi che il componente si trovi all’interno del cerchio giallo (cornice).
Quando si trova all’interno del cerchio, premere il tasto [Yes]. Diversamente,
premere il tasto [No].
F2F68
1303-001
7.3 Schermata di prova "COMP RCG"
