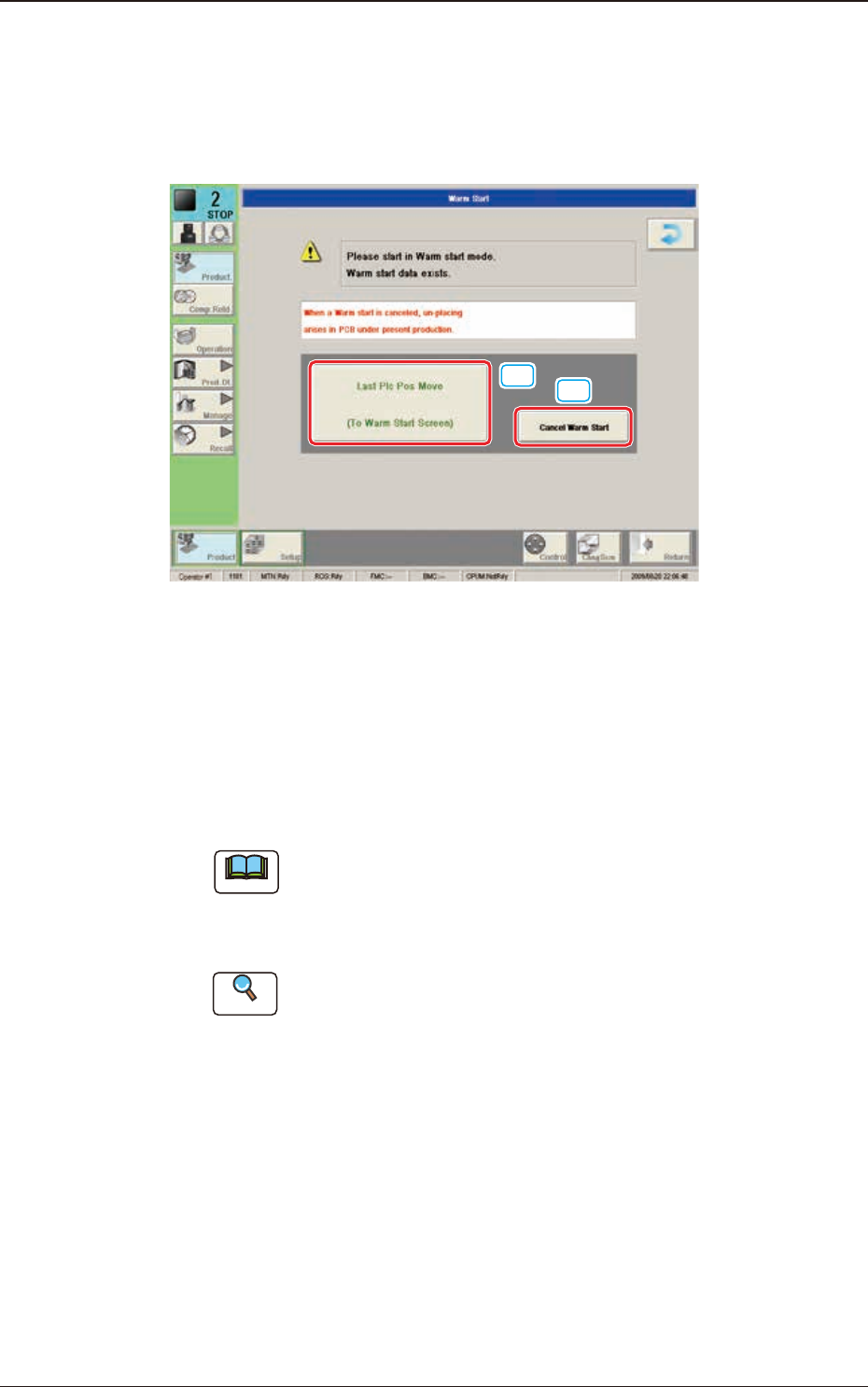

4.1.2 Schermata "Run Mode" ("Warm Start" possibile)

Quando la macchina è impostata in modalità "PAUSE" durante il funzionamento

automatico, è possibile eseguire l'avvio a caldo ed è visualizzata la schermata

"Warm Start".

[1]

[2]

F2A21

[1] Tasto [Last Plc Pos Move]

Quando è premuto questo tasto, si apre la schermata "Last Placement Point

Check".

[2] Tasto [Cancel Warm Start]

Quando è premuto questo tasto, l'avvio a caldo è annullato.

Note

Questo tasto è visualizzato solo nella schermata Supervisor. Quando

l’avvio a caldo è stato arrestato, la PCB è scaricata senza posizionare alcun

componente durante l'operazione di riavvio. Prestare attenzione a questa

PCB.

Reference

Fare riferimento al paragrafo "5.3 Ripresa produzione tramite procedura

di avvio a caldo” (Capitolo 3 del volume 1) per informazioni dettagliate

sull’esecuzione dell’avvio a caldo.

4.1 Scheda "Run Mode"

2OM-1842

1-281303-001

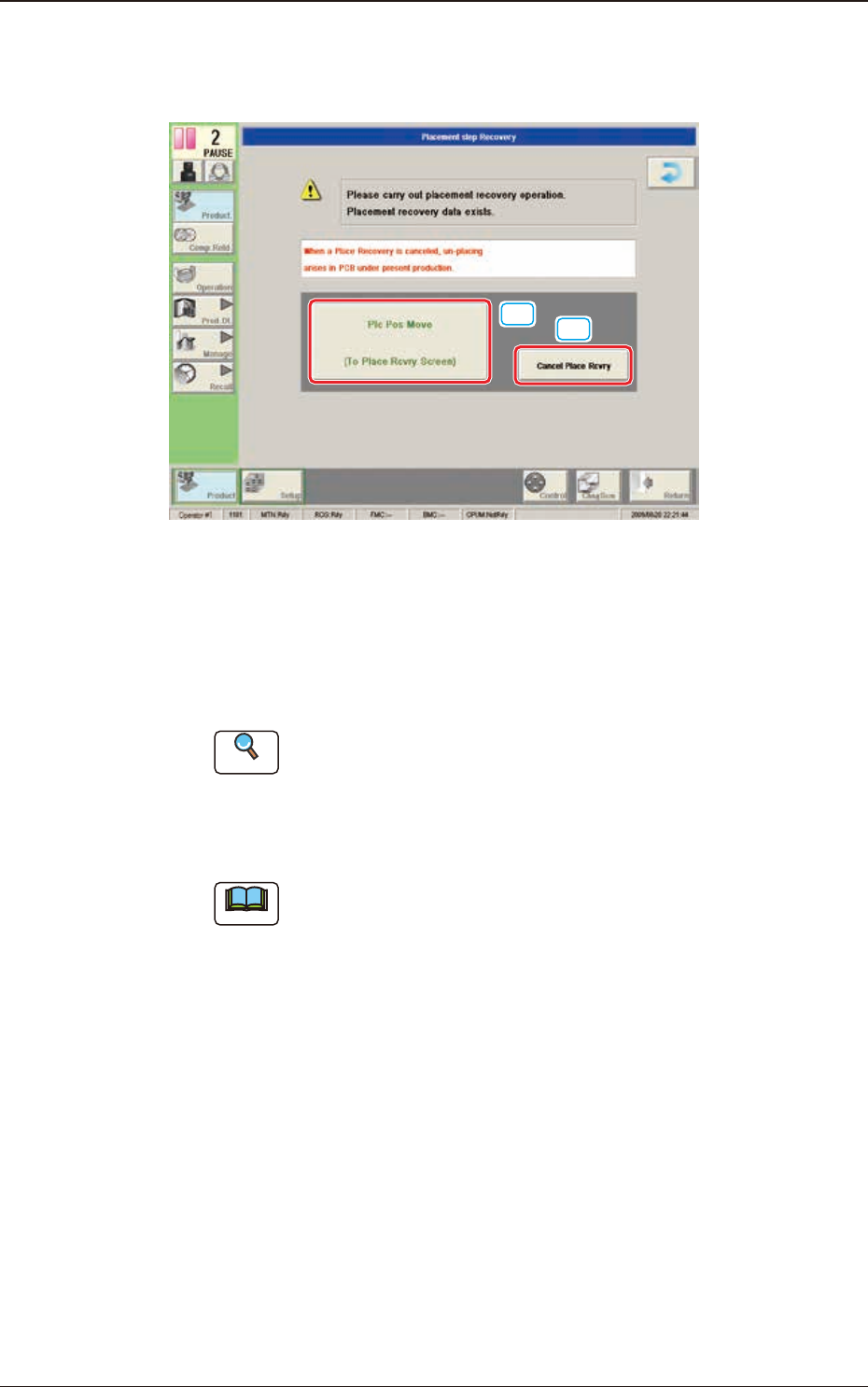

4.1.3 Schermata "Run Mode" della modalità "Placement Recovery Available"

"Enable" o "Disable" per NL-axis Origin Teaching, è impostato in questa casella.

[1]

[2]

F2A22

[1] Tasto [Plc Pos Move]

Quando è premuto questo tasto, si apre la schermata "When the NL-axis

origin teaching is to be performed, the teaching time interval is selected from

the following items.".

Reference

Quando la funzione di conferma pre-prelievo ugello non è utilizzata, non

saranno visualizzati errori di pre-prelievo.

Fare riferimento al paragrafo "4.2. Scheda Opr. Mode" del "Capitolo 1"

per informazioni su come utilizzare la funzione di conferma pre-prelievo

ugello.

Note

Quando la macchina è riportata alle condizioni normali dalla schermata

"ERROR" dopo un errore di conferma pre-prelievo ugello, è visualizzata

automaticamente la schermata "Placement Step Recovery".

[2] Tasto [Cancel Place Rcvry]

Quando è premuto questo tasto, il recupero posizionamento è annullato.

4.1 Scheda "Run Mode"

2OM-1842

1-291303-001

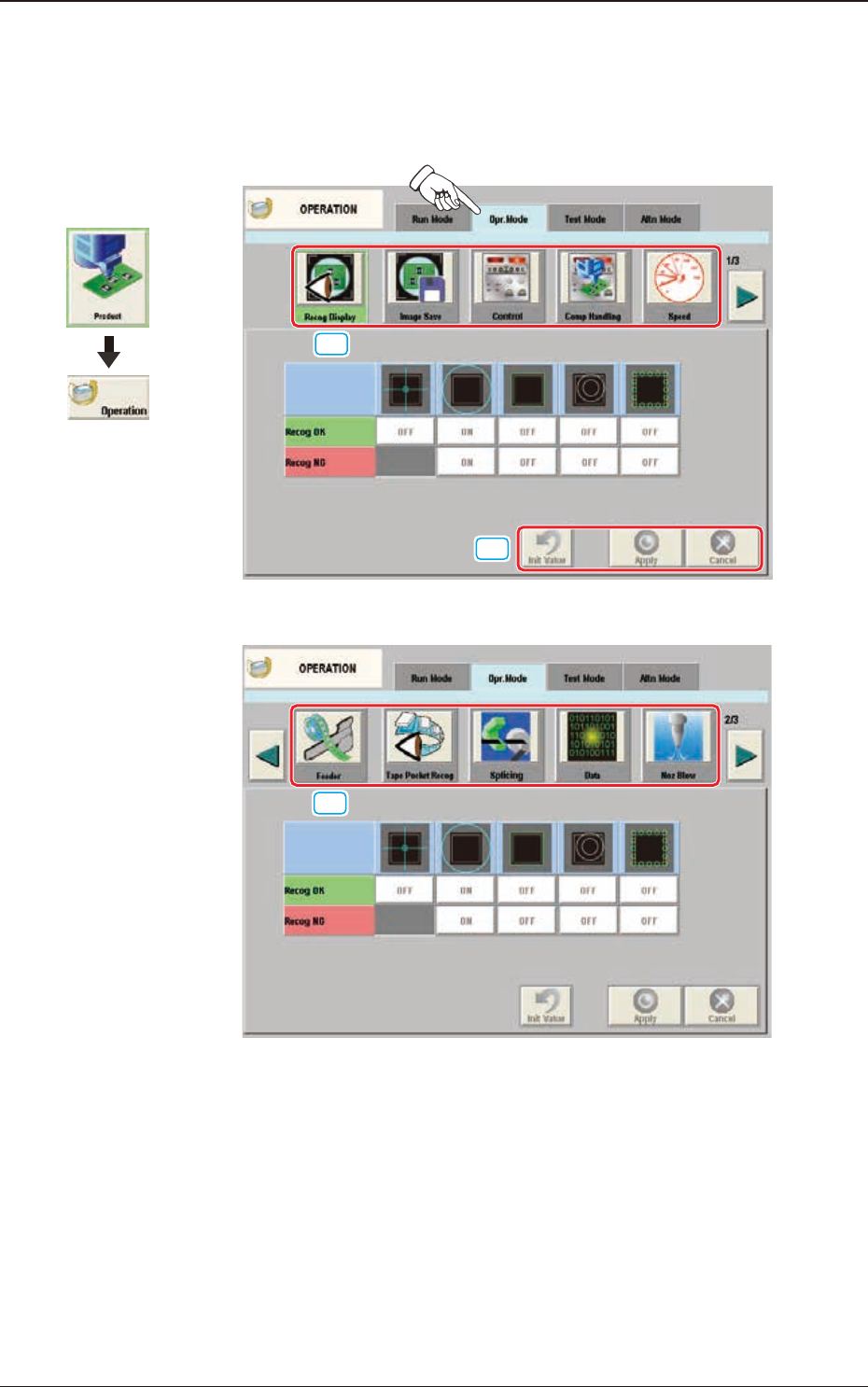

4.2 Scheda "Opr.Mode"

Quando è premuta la scheda [Opr.Mode] , la prima scheda che appare è "Opr.

Mode" (1° pagina).

[1]

[2]

Scheda "Opr.Mode" (1° pagina) F2A23

[1]

Scheda "Opr.Mode" (2ª Pagina) F2A24

4.2 Scheda "Opr.Mode"

Grafica dello

svolgimento
