2OM-1842 2-18 1303-001 (B01_04) PCB Positioning Reference Impostare il riferimento posizionamento PCB in questa casella. Il riferimento deve essere specicato in base alle macchine di ingresso e di uscita. Rear Left : Le…
2OM-1842
2-171303-001
(B01_03)
PCB height offset [mm]
Impostare un valore di compensazione come una distanza di abbassamento
ugello basata sulla supercie superiore della PCB nella sezione di
posizionamento componenti. Questo valore di compensazione si applica a
tutti i componenti del programma pattern.
Casi normali
Impostare "+0.000" (zero) nella casella.

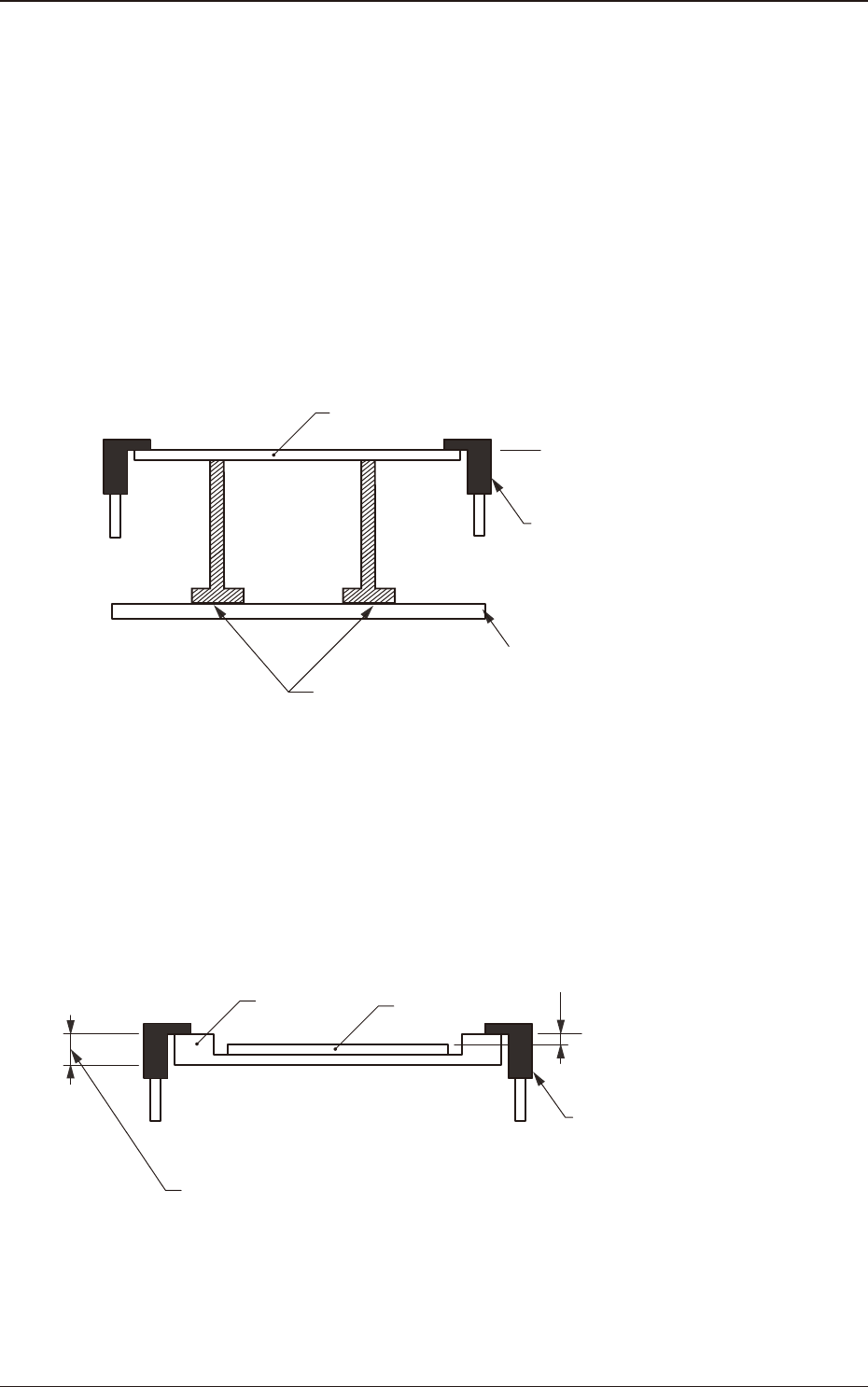

La gura che segue mostra che la supercie superiore di una PCB è
mantenuta sul riferimento supercie superiore PCB dai perni di supporto
PCB.
PCB
Riferimento superficie
superiore PCB
Scivolo
Perno di supporto
Tavolo di supporto
F2B9
Esempio di utilizzo del supporto PCB
La gura che segue mostra che la supercie superiore di una PCB è più bassa
rispetto al riferimento supercie superiore PCB.
Se a questo punto "PCB Upper Surface Reference + a" è impostato come
un valore di compensazione, i componenti possono essere posizionati
correttamente sulla PCB.
a
T (Spessore)
Supporto PCB
PCB
Riferimento superficie
superiore PCB
Scivolo
F2B10
3.2 PCB
2OM-1842
2-181303-001
(B01_04)
PCB Positioning Reference
Impostare il riferimento posizionamento PCB in questa casella. Il riferimento
deve essere specicato in base alle macchine di ingresso e di uscita.
Rear Left
: Le coordinate di riferimento posizionamento si basano sul
lato posteriore sinistro e sono specicate di seguito.
X +
Y +
Coordinate di riferimento per
il posizionamento (No)
PCB
F2B11
Front Left
: Le coordinate di riferimento posizionamento si basano sul
lato anteriore sinistro e sono specicate di seguito.
X +
Y +
Coordinate di riferimento per
il posizionamento (No)
PCB
F2B12
3.2 PCB
2OM-1842
2-191303-001
Front Right
: Le coordinate di riferimento posizionamento si basano sul
lato anteriore destro e sono specicate di seguito.
X +
Y +
Coordinate di riferimento per
il posizionamento (No)
PCB
F2B13
Rear Right
: Le coordinate di riferimento posizionamento si basano sul
lato posteriore destro e sono specicate di seguito.
X +
Y +
Coordinate di riferimento per
il posizionamento (No)
PCB
F2B14
Notice
Assicurarsi di impostare lo stesso riferimento sulle macchine di ingresso
e di uscita.
Se è specicato un riferimento diverso sulle macchine di ingresso e di
uscita, le PCB non possono essere prodotte in modo corretto.
Note
Quando è specicato un riferimento diverso nel programma pattern, e il
programma deve essere utilizzato per questa macchina, accertarsi di cambiare il
riferimento di questa macchina su quello diverso.
3.2 PCB
