2OM-1842
6-84

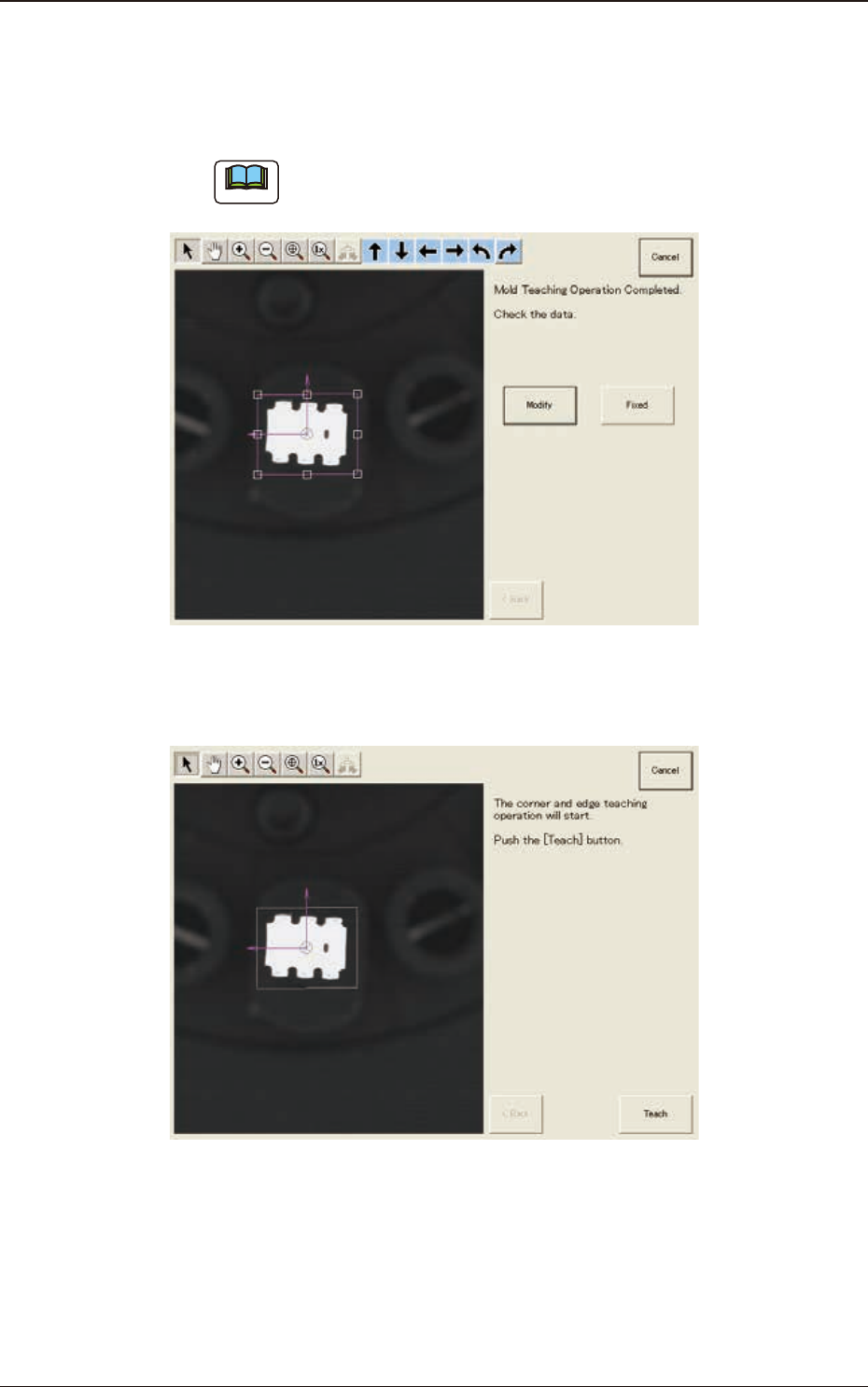

(7) Quando l'apprendimento dello stampo è completato, vericare i dati, quindi
premere il tasto [Fixed].
(Se le dimensioni del componente o l’angolo non è corretto, premere il tasto
[Modify] per correggere l'elemento graco.)
Note
Per attivare la graca, fare clic sulla coordinata graca e trascinare una
delle due estremità della freccia.
F2F92
(8) Premere il tasto [Teach] avviare l’apprendimento angolo e bordo.
F2F93
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-85
(9) Quando l'apprendimento angolo e bordo è completato, vericare i dati,
quindi premere il tasto [Fixed].
F2F94
(9-1) Premere il tasto [Modify].
(È visualizzata la schermata "Data Edit" che segue. I parametri possono
essere corretti per ciascun angolo o bordo.)
F2F95
Note
I dati indicati possono contenere alcuni valori decimali. Al termine
dell’apprendimento, questi valori decimali sono troncati.
(9-2) Quando le dimensioni componente non sono uguali alla lunghezza esterna,
correggere la lunghezza esterna sull'elemento graco lunghezza esterna.
(9-3) Al termine della modica premere il tasto [Fixed].
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-86
(10) Al termine dell'apprendimento premere il tasto [Complete].
F2F96
1303-001
7.3 Schermata di prova "COMP RCG"
