7.1.1 Fdr Pick-up Tch
Procedure
(1) Premere il tasto di selezione testina.
(2) Premere il tasto [Block Sel].
(Selezionare il blocco appropriato ed il caricatore a nastro su cui è eseguito
l'apprendimento).
(3) Premere il tasto [Activate].
(La schermata cambia a quella di allineamento manuale per il caricatore a
nastro selezionato.)

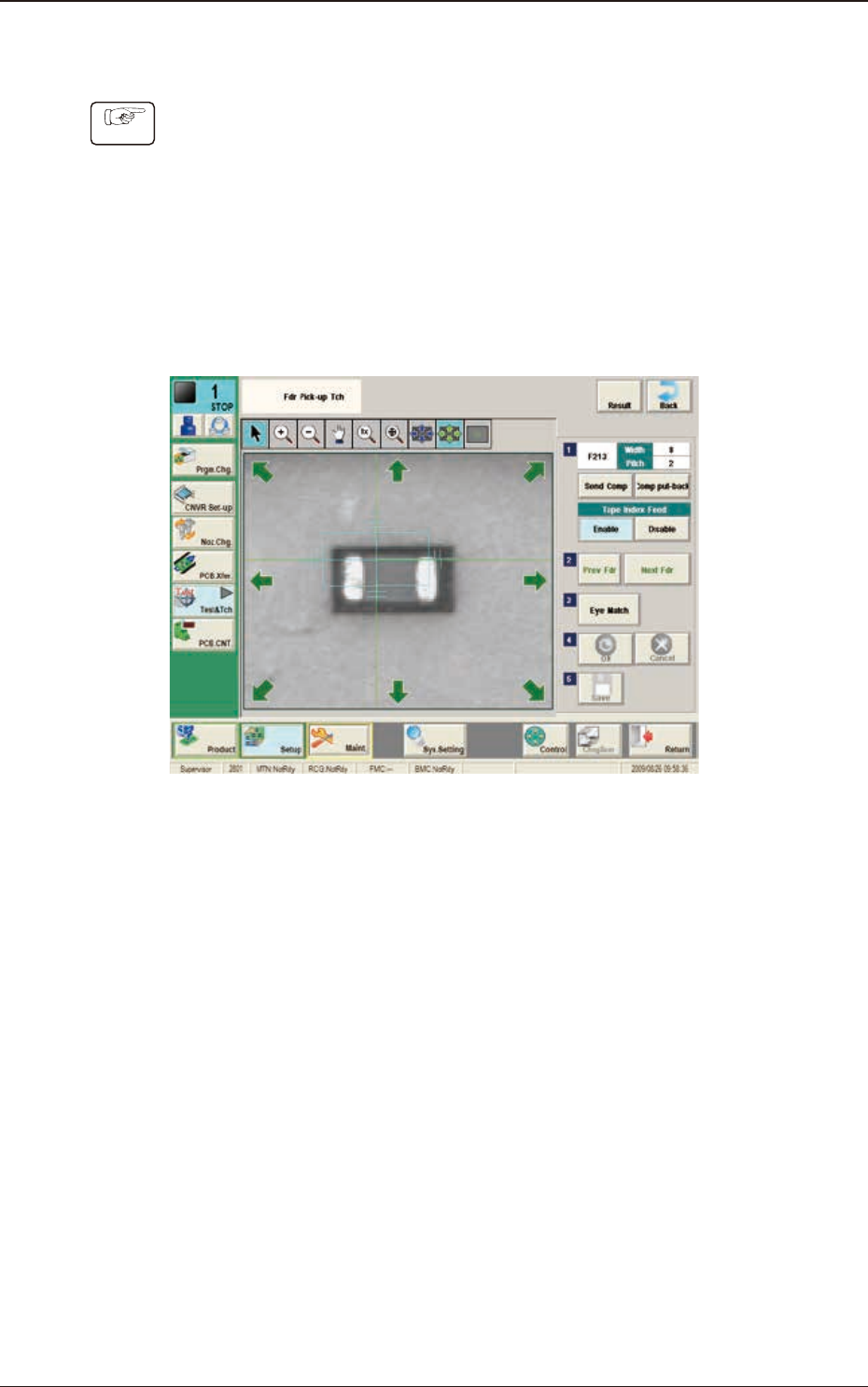

F2F34
(4) Premere il tasto [Send Comp].
(Trovare la posizione necessaria sul nastro).
(5)
Quando non è necessario l'allineamento manuale:
Premere il tasto [Prev Fdr.] o [Next Fdr.] per eseguire l'allineamento manuale
dell'altro caricatore a nastro.
Quando è necessario l'allineamento manuale:
Seguire le istruzioni del punto (5) e successivi.
7.1 Schermata "Fdr Pick-up Tch"
2OM-1842
6-321303-001
(6) Premere il tasto [Eye Match].
(Avviare l’allineamento manuale dalla posizione mostrata con la freccia).
F2F35
(7) Premere il tasto [ ], se necessario.
(Controllare la posizione di prelievo dell’ugello).
F2F36
(8) Quando l’allineamento manuale è stato completato, premere il tasto [OK].
(Se l'allineamento manuale eseguito è annullato, premere il tasto [Cancel].)
(9) Premere il tasto [Save] per salvare i risultati di allineamento manuale.
7.1 Schermata "Fdr Pick-up Tch"
2OM-1842
6-33
7.2 Schermata "Place Pos Teach"
[ 1 ]
[ 2 ]
[ 4 ]
[ 3 ]
[10]
[ 5 ]
[ 6 ]
[ 7 ]
[ 8 ]
[ 9 ]
[11]
F2F37
[1] Sezione di visualizzazione "Step No."
Sono visualizzati i dati fase selezionati in "Desig Step" (assegnazione fase).
[2] Tasto [Desig Step] e [Desig Symbol]
Tasto [Desig Step]
Utilizzando questo tasto è possibile selezionare il numero di fase iniziale se
l'apprendimento posizione di posizionamento è avviato da qualsiasi numero
di fase nel programma pattern.
Lo sfondo del numero di fase selezionato, diventa di colore blu chiaro.
La congurazione di serie di "Starting Step No.", "U", "O" e "P" è
disponibile nella schermata visualizzata quando si preme il tasto [Desig
Step].
Note
Di norma le voci sono visualizzate in ordine di posizionamento dei
componenti. Tuttavia, premendo il tasto [O] o [P] è possibile disporle in
ordine crescente.
Grafica dello
svolgimento
1303-001
7.2 Schermata "Place Pos Teach"
