2OM-1842
3-101303-001
1.2.6 Unione dell’ID componente
Procedure
(1) Selezionare l'ID componente root voluto.
(L'ID componente selezionato diventa di colore blu, indicando che è
selezionato.)
F2C10
(2) Premere il tasto [Merge...].
(Si apre la schermata di dialogo "Merge".)
F2C11
(3) Inserire il nome dell’ID componente da unire nella casella "Equalized
Component ID:" quindi premere il tasto [OK].
(L'ID componente è unito.)
Note
La funzione di unione permette di impostare un ID componente registrato
come collegamento ID per un altro componente root.
Notice
Le informazioni sull’ID componente (dati della libreria componenti)
da unire diventano uguali alle informazioni sull’ID componente root
(dati della libreria dei componenti).
1.2 Operazioni di base nella schermata "Selection of component ID"
2OM-1842
3-111303-001
1.2.7 Proprietà dell’ID componente
Procedure
(1) Selezionare l'ID componente per visualizzare le sue proprietà.
(2) Premere il tasto [Property...].
(Si apre la schermata di dialogo "Property".)
[1]
[2]
[3]
[4] [5] [6]

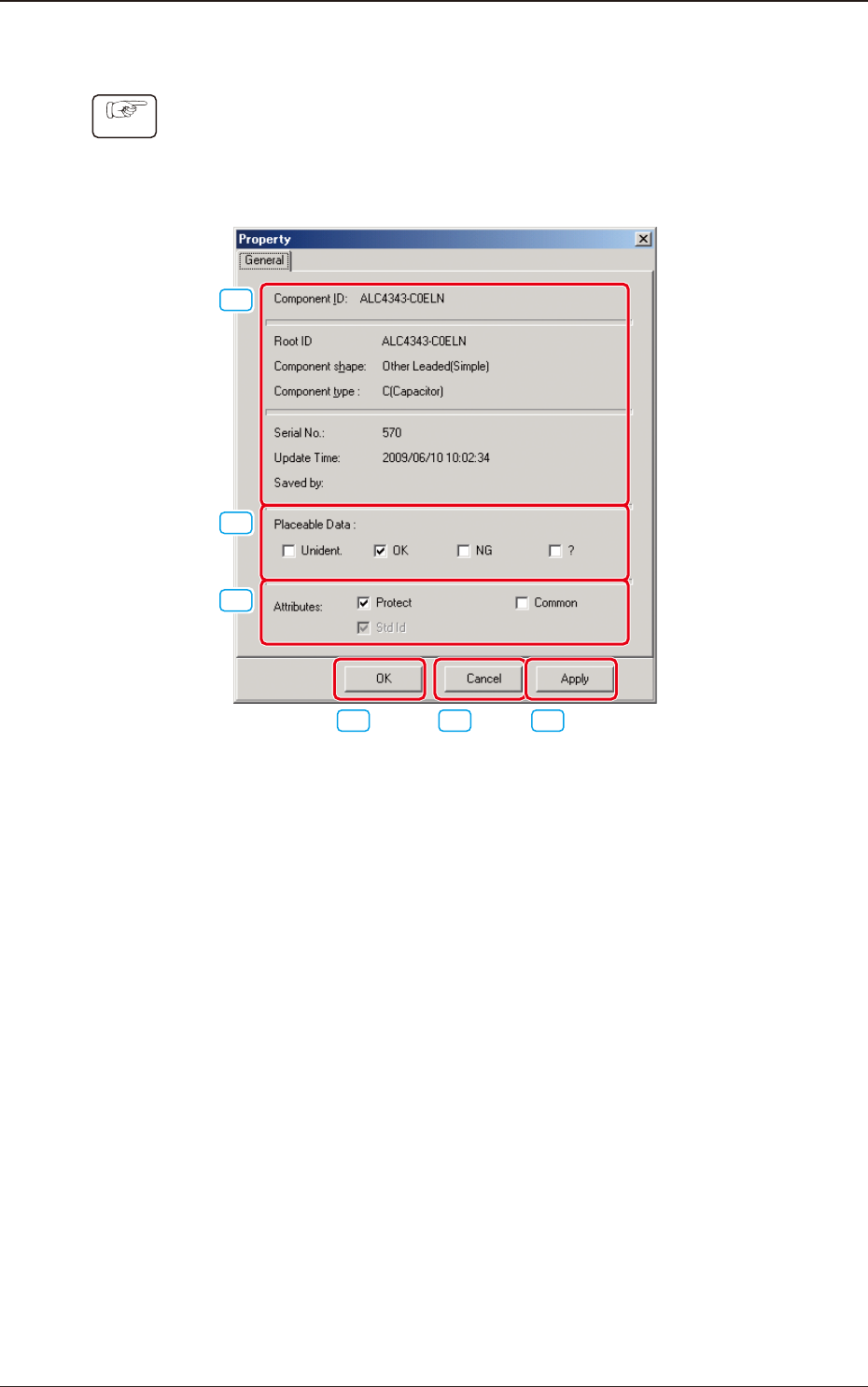

F2C12
[1] "Component ID", "Root ID", "Component shape", "Component type",
"Serial No.", "Update Time", e "Saved by"
Sono visualizzate le proprietà dell’ID componente selezionato.
[2] Placeable Data (Unident., OK, NG, ?)
Permette di visualizzare un log per vericare se la macchina (SIGMA-G4/
G5) può posizionare questo componente. Le caselle sono utilizzate per
cambiare la funzione.
1.2 Operazioni di base nella schermata "Selection of component ID"
2OM-1842
3-121303-001
[3] Attributes (Protect, Common, Std Id)
Permette di visualizzare gli attributi dell'ID componente selezionato. Le
caselle permettono all'operatore di modicare gli attributi corrispondenti.
"Protect"
Quando è selezionata questa casella, l'ID componente è specicato come
"Protected". Quando un ID componente è protetto, i dati non possono essere
modicati.
"Common"
Quando è selezionata questa casella, l'ID componente è specicato come
"Common" (da registrare come componente comune).
Note
Anche il tasto [Common] della schermata di modica "Component
Library" permette di impostare il componente selezionato come
componente da registrare come componente comune. Fare riferimento alla
schermata "1.3 Modica dei dati della libreria componenti" per i dettagli.
[4] Tasto [OK]
Quando è premuto questo tasto, gli attributi modicati sono applicati, se del
caso, e la scheda "Property" si chiude.
[5] Tasto [Cancel]
Quando è premuto questo tasto, gli attributi modicati non sono applicati e la
scheda "Property" si chiude.
[6] Tasto [Apply]
Quando è premuto questo tasto, gli attributi modicati sono applicati.
1.2 Operazioni di base nella schermata "Selection of component ID"
