4.2.12 Multi Head

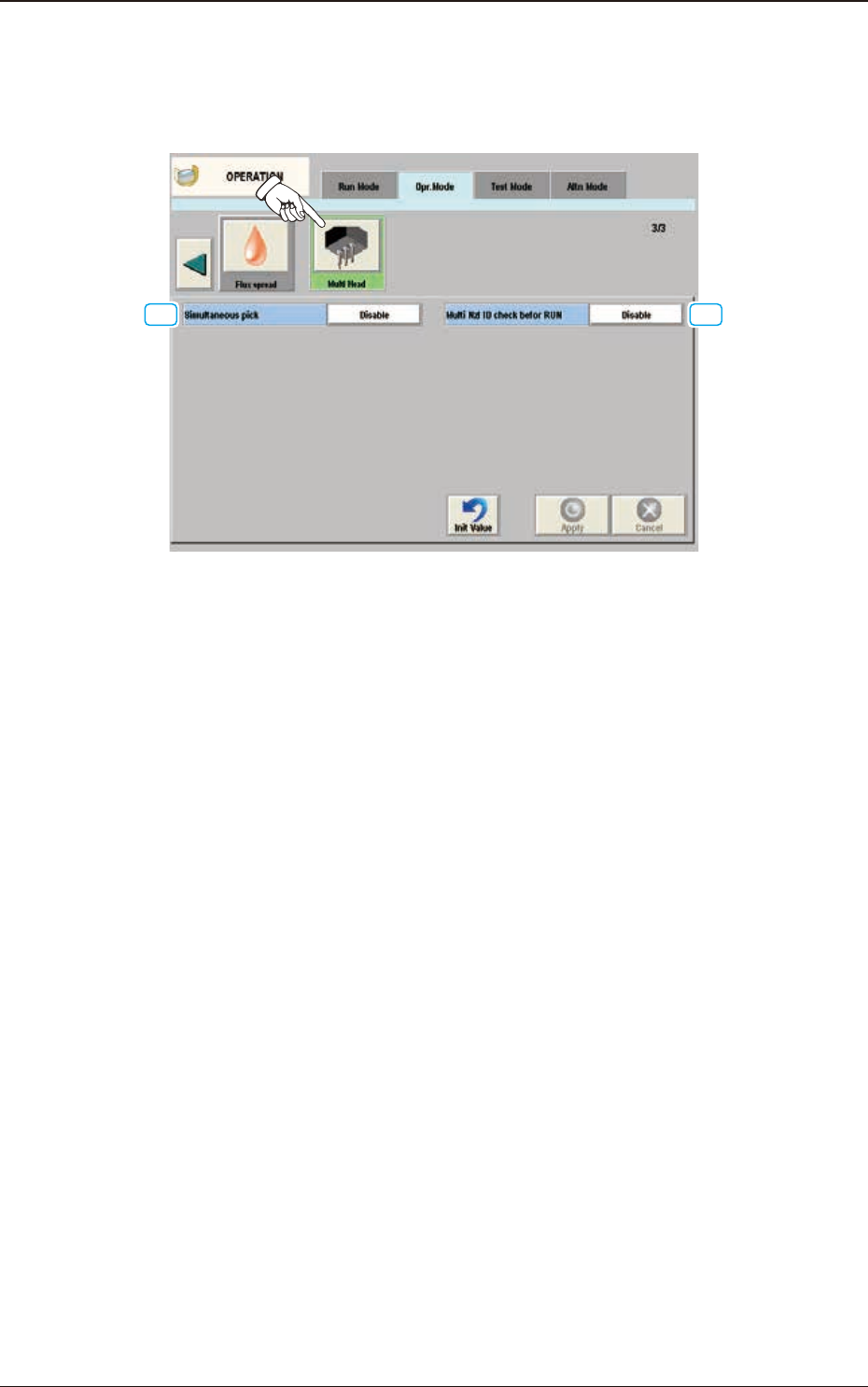

Quando è premuto il tasto [Multi Head] nella scheda "Opr. Mode", è visualizzata
la schermata che segue.
[1] [2]
F2A42
[1] Simultaneous pick
La testina multi-funzione è utilizzata quando il passo dell'ugello della testina
concorda con il passo del caricatore a nastro per il prelievo del componente.
Enable
: Quando è selezionata questa voce, è eseguito il prelievo
simultaneo componente.
Disable
: Quando è selezionata questa voce, non è eseguito il prelievo
simultaneo componente.
[2] Multi Nzl ID check befor RUN
Enable
: Quando è selezionata questa voce, l'ID dell'ugello alloggiato
nell’alloggio ugelli multi-funzione, è identicato e i dati
sono riscritti se i risultati di identicazione non sono uguali
a quelli dei dati ugello/testina di posizionamento.
Inoltre, è vericato se sono stati preparati tutti gli ugelli
necessari alla produzione.
Disable
: Quando è selezionata questa voce, la funzione di
riconoscimento ID ugello non è utilizzata.
4.2 Scheda "Opr.Mode"
2OM-1842
1-611303-001
4.3 Scheda "Test Mode"

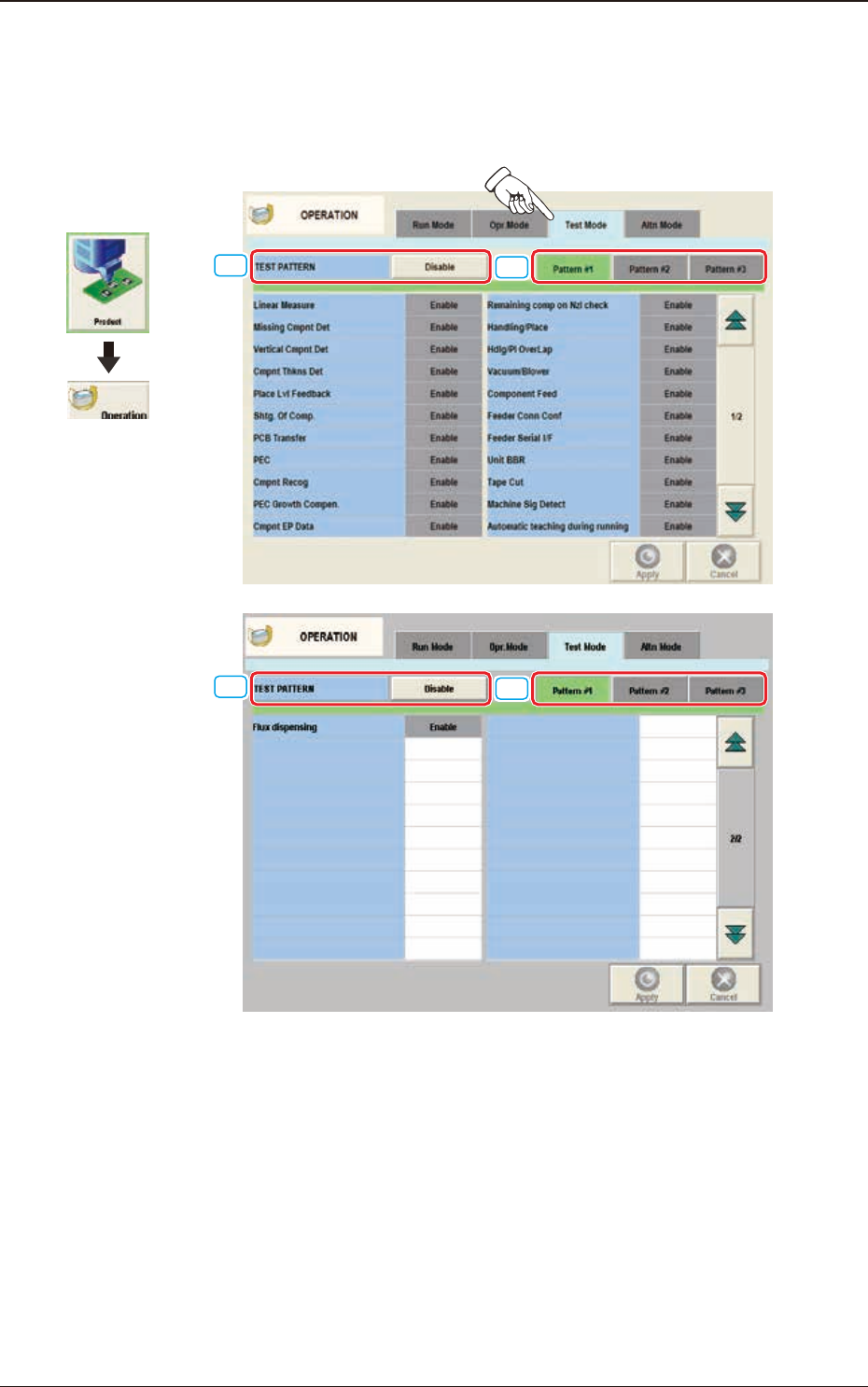

Quando si preme la scheda [Test Mode] nella schermata "OPERATION", è
visualizzata la scheda che segue.
[1]
[2]
[1]
[2]
Scheda "Test Mode" F2A43
È possibile salvare un massimo di 3 modelli di test di funzionamento.
[1] TEST PATTERN
In questa casella è possibile selezionare il modello a cui è stata assegnata la
modalità di funzionamento di prova.
4.3 Scheda "Test Mode"
Grafica dello
svolgimento
2OM-1842
1-62
[2] Tasti [Pattern #1], [Pattern #2] e [Pattern #3]
Selezionare uno dei tasti per specicare il modello che si vuole assegnare
della modalità di prova.
Notice
Selezioni sbagliate (test di funzionamento in modalità sbagliate)
causeranno varie carenze, come mancato prelievo componenti
da parte degli ugelli di aspirazione, dispersione di componenti,
collisione con lo scivolo, eccetera.
