2OM-1842 2-54 3.7 Placement (G01) Dati Placement [1] [2] [3] [4] F2B43 [1] Barra degli strumenti I comandi operativi che possono essere eseguiti nella schermata "Placement" sono visualizzati come icone. Icone D…
2OM-1842
2-531303-001
(F01_08)
Component Library Comment
Sono visualizzati i commenti che sono stati inseriti nei dati libreria
componenti.
(F01_09)
Carrier Type, Dir [deg], and Width [mm]
Sono mostrati i valori specicati nei dati libreria componenti.
(F01_10)
Fd. Pitch [mm]
Sono mostrati i passi specicati nei dati libreria componenti.
(F01_11)
Used Parts
È mostrato il numero di componenti da utilizzare per una unità PCB.
(F01_12)
Nozzle Type
È mostrato il numero di componenti da utilizzare per una unità PCB.
3.6 CMPNT PL
2OM-1842
2-54

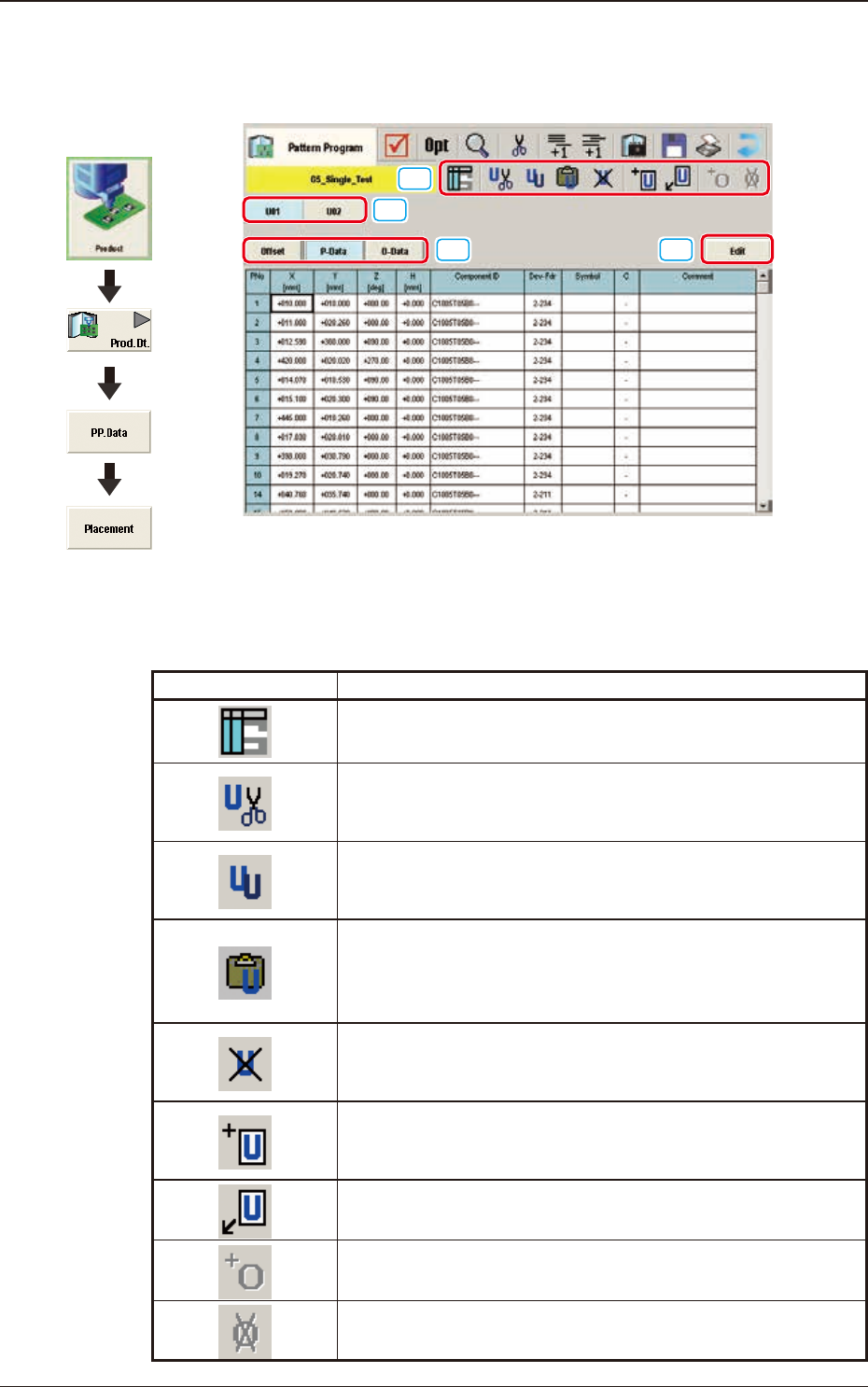

3.7 Placement
(G01) Dati Placement
[1]
[2]
[3]
[4]
F2B43
[1] Barra degli strumenti
I comandi operativi che possono essere eseguiti nella schermata "Placement"
sono visualizzati come icone.
Icone Descrizione
Quando è premuto questo tasto, è visualizzata la schermata
"Symbol Data".
Quando è premuto questo tasto, l'unità selezionata è
copiata ed eliminata.
I dati U correntemente visualizzati sono tagliati.
Quando è premuto questo tasto, l'unità selezionata è
copiata.
I dati U correntemente visualizzati sono copiati.
Quando è premuto questo tasto, l'unità selezionata è
inserita.
I dati U (l'unità selezionata è copiata ed eliminata, oppure
l'unità selezionata è copiata) sono incollati.
Quando è premuto questo tasto, l'unità selezionata è
eliminata.
I dati U correntemente visualizzati sono eliminati.
Quando è premuto questo tasto, una nuova unità è ag-
giunta alla ne.
I dati U sono aggiunti alla ne dei dati U.
La nuova unità è inserita prima dell’unità selezionata.
I dati U sono inseriti prima dei dati U selezionati.
I dati O sono aggiunti all'unità selezionata.
I dati O sono aggiunti ai dati U selezionati.
I dati O dell'unità selezionata sono eliminati.
I dati O dei dati U correntemente selezionati sono eliminati.
T2B15
1303-001
3.7 Placement
Grafica dello
svolgimento
2OM-1842
2-55
[2] Tasto [Edit]
Quando è premuto questo tasto, i P-Data o i O-Data sono modicati.
Quando i dati da modicare sono selezionati ed è premuto il tasto [Edit], è
visualizzata la schermata "Data Setting".
F2B44
Reference
Fare riferimento a (G03) o (G04) per ciascun elemento da impostare.
[3] Tasto Placement Data Group Select
Utilizzando questo tasto è possibile selezionare il gruppo di dati di
posizionamento.
[4] Tasto Placement Data Select
Utilizzando questo tasto è possibile selezionare i dati di posizionamento.
