2OM-1842 2-34 (C05_02) Support Pin Utilizzando questo tasto di selezione, è possibile congurare se i perni di supporto sono impostati automaticamente durante il cambio del programma pattern. (C05_03) Num of Pin using Il…
2OM-1842
2-331303-001
(C05) Dati Support Pin
F2B25
(C05_01)
Support Pin Set
Utilizzando i tasti di selezione impostare "Common" o "Individual".
Common
Quando è selezionata questa voce, è impostata come dati comuni della linea.
Individual
Quando è selezionata questa voce, è impostata come dati individuali della
linea.
Note
Quando la linea è costituita da due o più macchine, e sono congurati i dati
comuni della linea, i dati sono condivisi con tutte le macchine (SIGMA-G5)
della linea. Tuttavia, quando sono congurati i dati individuali della
macchina, ciascuna macchina ha i suoi dati individuali da impostare.
Dati individuali macchina
Dati individuali
macchina
Dati individuali
macchina
Dati individuali
macchina
F2B26
Grafica dello
svolgimento
3.3 Operation
2OM-1842
2-34
(C05_02)
Support Pin
Utilizzando questo tasto di selezione, è possibile congurare se i perni di
supporto sono impostati automaticamente durante il cambio del programma
pattern.
(C05_03)
Num of Pin using
Il numero di pin da utilizzare nel funzionamento automatico è impostato in
questa casella di selezione.
•
Gamma inserimento dati
1 a 20 perni
(C05_04)
Table
Utilizzando questa casella di selezione, si determina se la base di supporto in
cui sono inseriti i perni di supporto, è in all’ingresso o all’uscita.
Ingresso Uscita
Base di supporto
F2B27
1303-001
3.3 Operation
2OM-1842
2-351303-001

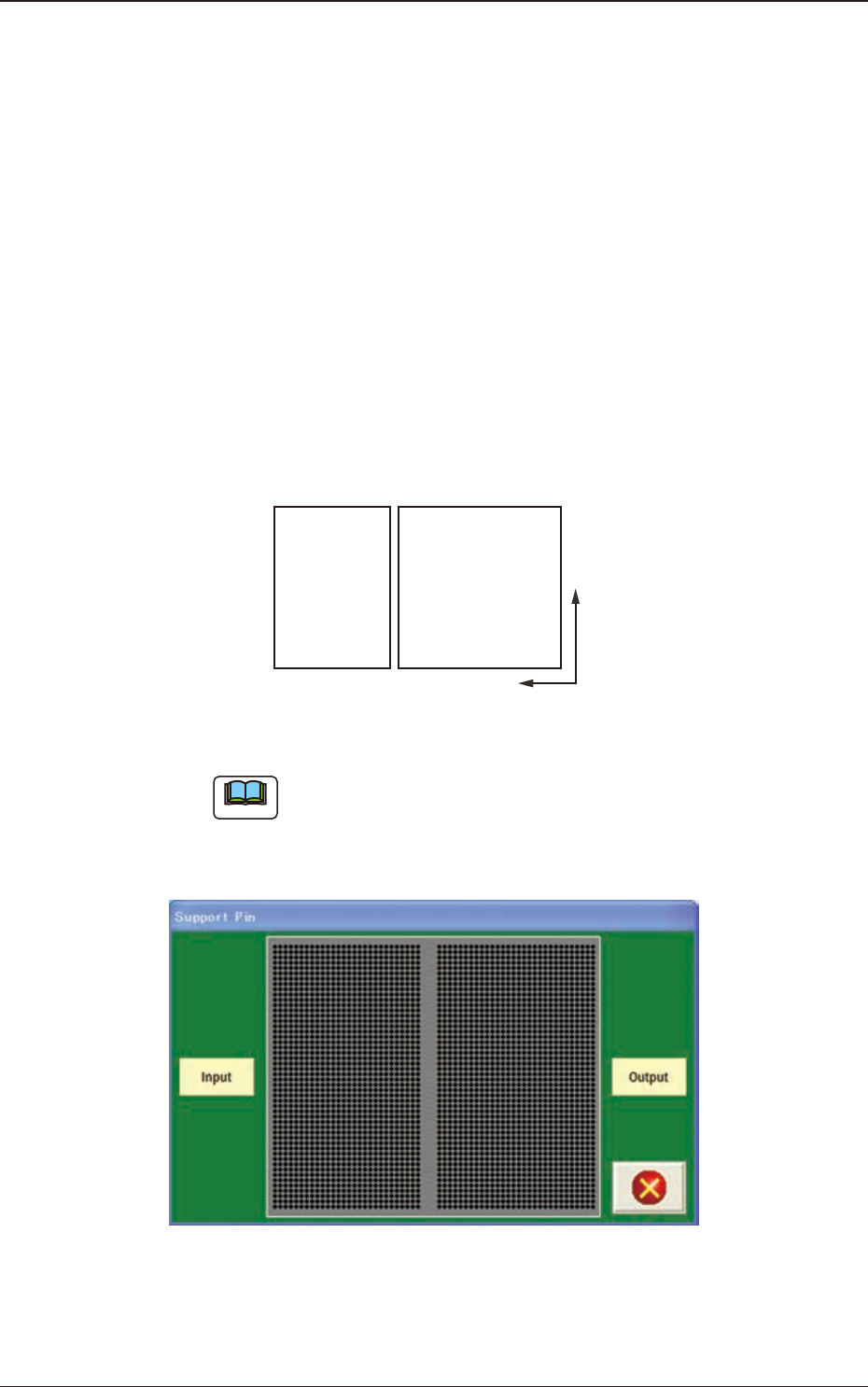

(C05_05)
M-X, M-Y
Utilizzando queste caselle di selezione, si impostano le coordinate di
posizionamento (M-X, M-Y) dei perni di supporto.
Coord X, Coord Y
In queste caselle sono visualizzate le coordinate impostate per i perni di
supporto.
•
Gamma inserimento dati
Ingresso
M-X
: 1 a 30
M-Y
: 1 a 50
Uscita
M-X
: 1 a 30
M-Y
: 1 a 50
Y
X
Ingresso Uscita
F2B28
Note
Quando è premuto il tasto [Pin], è visualizzata la schermata di dialogo
"Support Pin" ed è possibile controllare le posizioni dei perni di supporto.
Quando è premuto il tasto [Clear] i perni di supporto con i numeri
selezionati sono cancellati.
F2B29
3.3 Operation
