2OM-1842 6-81 7.3.7.2 Componenti senza conduttore - Reti di resistori Procedure (1) Selezionare, in questo ordine, [Leadless] e [Deformed]. F2F86 F2F87 1303-001 7.3 Schermata di prova "COMP RCG"
2OM-1842
6-80

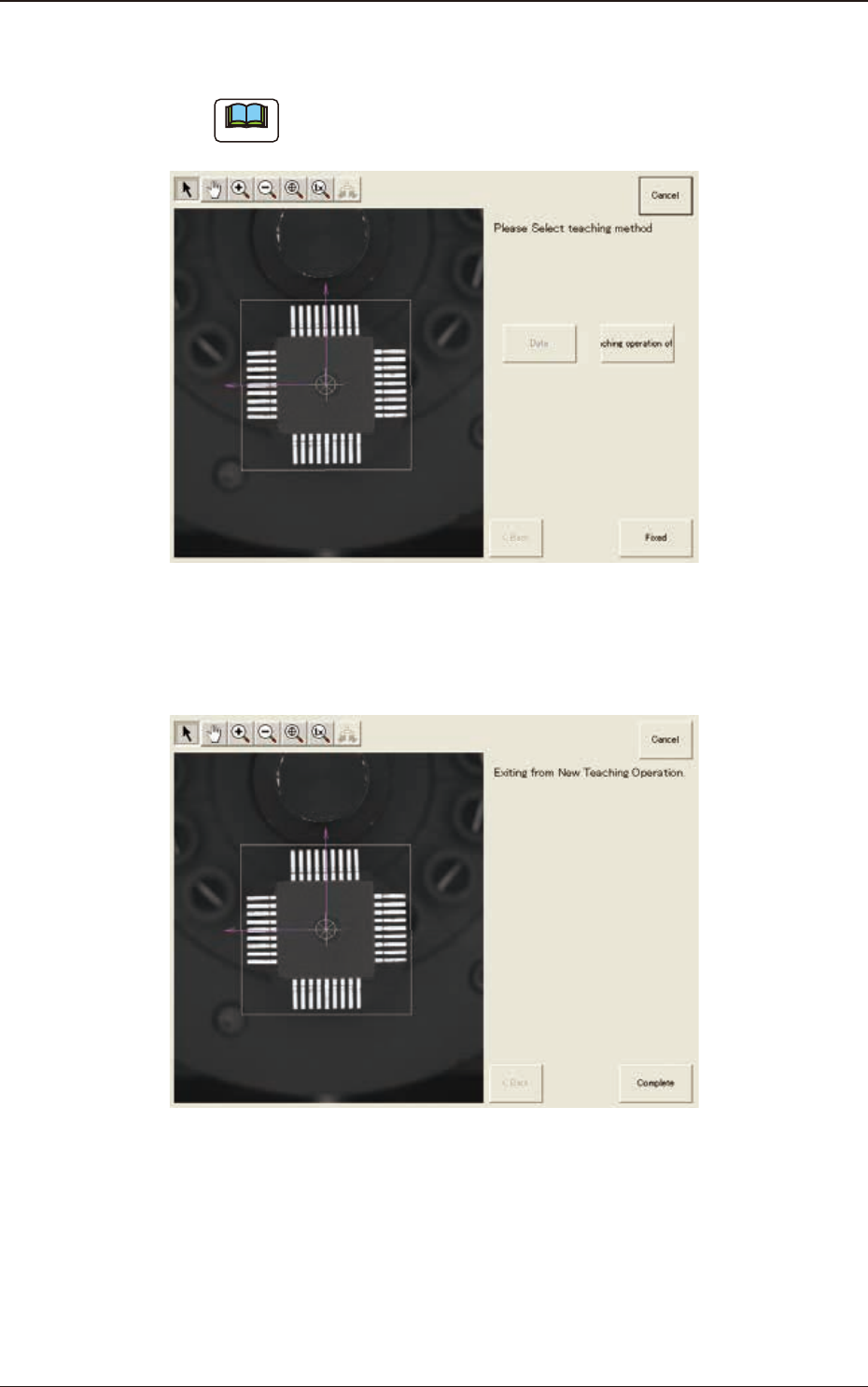

(14) Sarà visualizzata la schermata di selezione del metodo di modica. Premere
il tasto [Fixed].
Note
La regolazione non è disponibile per "QFP", perché le dimensioni del
componente sono ssate sulla base del conduttore.
F2F84
(15) Sarà visualizzata la schermata con il messaggio
"
Exiting from New Teaching
Operation
"
. Premere il tasto [Complete].
F2F85
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-81

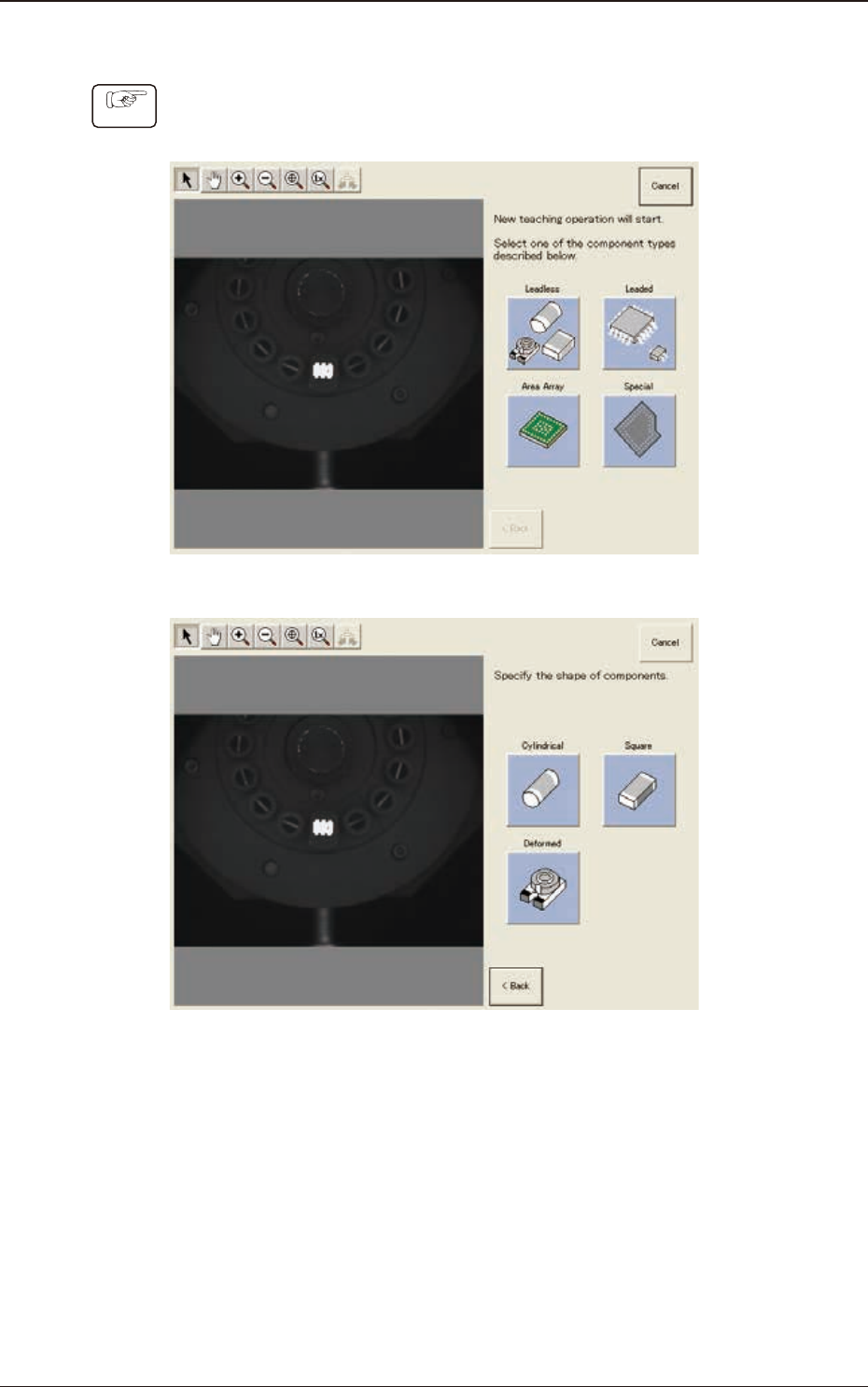

7.3.7.2 Componenti senza conduttore - Reti di resistori
Procedure
(1) Selezionare, in questo ordine, [Leadless] e [Deformed].
F2F86
F2F87
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-82

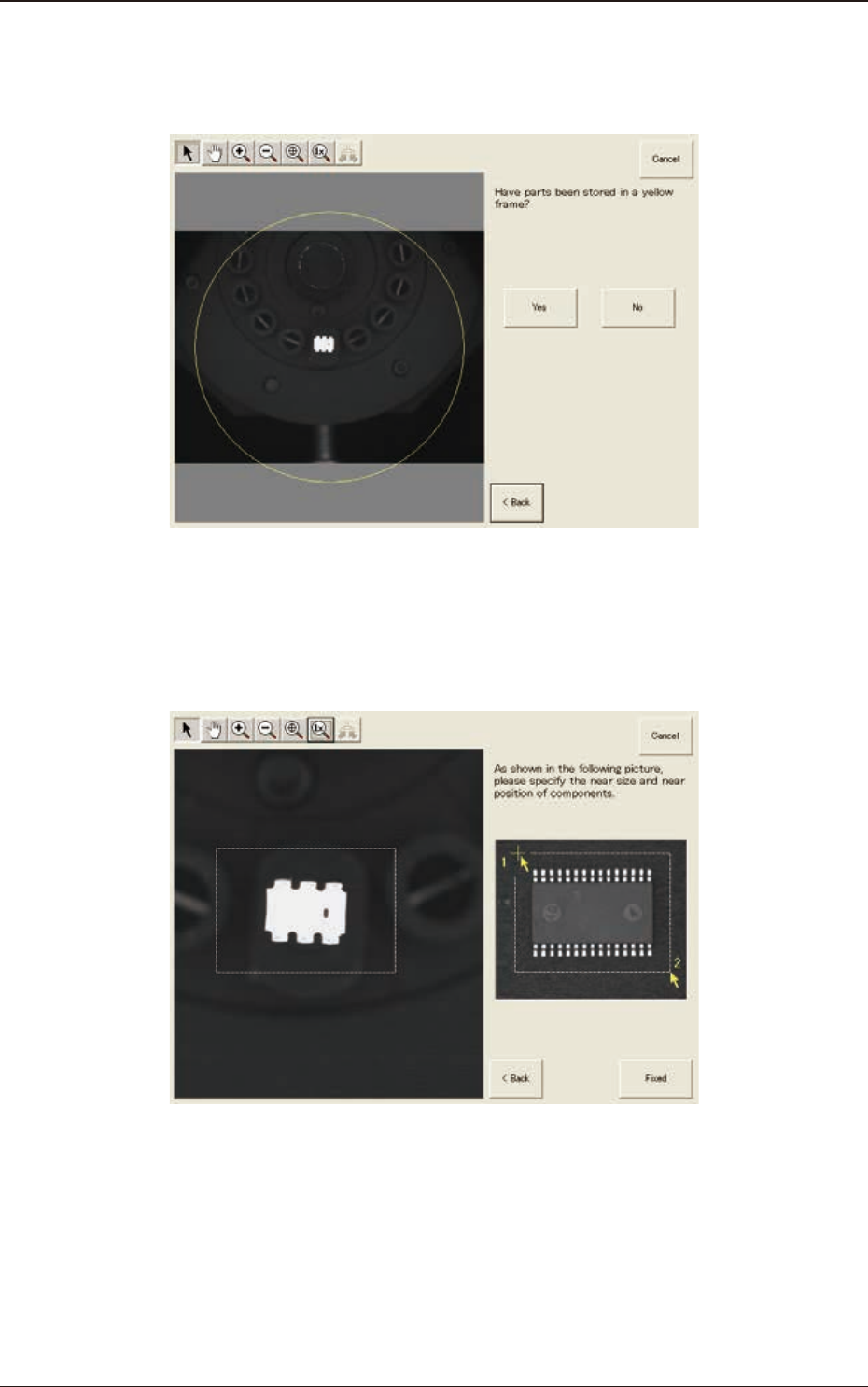

(2) Accertarsi che il componente si trovi all’interno del cerchio giallo (cornice).
Quando si trova all’interno del cerchio, premere il tasto [Yes]. Diversamente,
premere il tasto [No].
F2F88
(3) Dopo aver fatto clic in alto a sinistra sull'immagine componente, fare clic in
basso a destra per collocare l'intera immagine del componente all'interno di
una cornice.
F2F89
(4) Assicurarsi che l'intera immagine si trovi all’interno della cornice, quindi
premere il tasto [Fixed].
1303-001
7.3 Schermata di prova "COMP RCG"
