2OM-1842 2-38 1303-001 (D01_03) Pre-PL cmpnt thkns PCB T op [mm] Quando alcuni componenti sono stati posizionati in precedenza su una PCB dalla macchina di ingresso, eccetera, che poi è trasferita alla macchina principal…
2OM-1842
2-371303-001
(D01_02)
PCB Finishing Position
In questa casella si seleziona la posizione di completamento PCB.
Uscita
Il posizionamento componenti è eseguito sul lato a valle.
Note
Per PCB con dimensioni di 260 mm o più nella direzione X, il l
posizionamento componenti deve essere sul lato a valle.
Posizione di avanzamento
F2B31
Ingresso
Il posizionamento componenti è eseguito sul lato a monte.
Posizione di avanzamento
F2B32
Sequential
Il posizionamento componenti è eseguito in sequenza sul lato a monte e sul
lato a valle.
Posizione di avanzamento
F2B33
3.4 Control
2OM-1842
2-381303-001
(D01_03)
Pre-PL cmpnt thkns
PCB Top [mm]
Quando alcuni componenti sono stati posizionati in precedenza su una
PCB dalla macchina di ingresso, eccetera, che poi è trasferita alla macchina
principale, assicurarsi di inserire nella casella lo spessore del componente più
alto.
Impostare questo spessore nella casella.
PCB
Componente più alto posizionato in precedenza
F2B34
• Gamma inserimento dati
0 a 25,400
Notice
(a) Quando i componenti sono stati posizionati in precedenza
e la macchina principale è fatta funzionare con un valore di
"0.00"in questa nella casella, alcuni dei componenti posizionati
in precedenza possono interferire con i nuovi componenti da
posizionare.
(b) Si raccomanda di creare i dati Placement in modo che i
componenti più corti siano posizionati prima di quelli più alti.
(c) Quando lo spessore specicato di un componente posizionato
in precedenza differisce da quello effettivo, la lampada
della telecamera per visione laterale può interferire con il
componente posizionato in precedenza.
2.0 mm
4.0 mm
2.0 mm
3.0 mm
2.0 mm
Posizione origine NL Posizione origine NL
Emettitore
di luce
Componente
posizionato
in precedenza
PCB
Livello di
posizionamento
Nessun componente
posizionato in precedenza
Componente posizionato
in precedenza
Emettitore
di luce
F2B35
3.4 Control
2OM-1842
2-391303-001
PCB Bottom [mm]

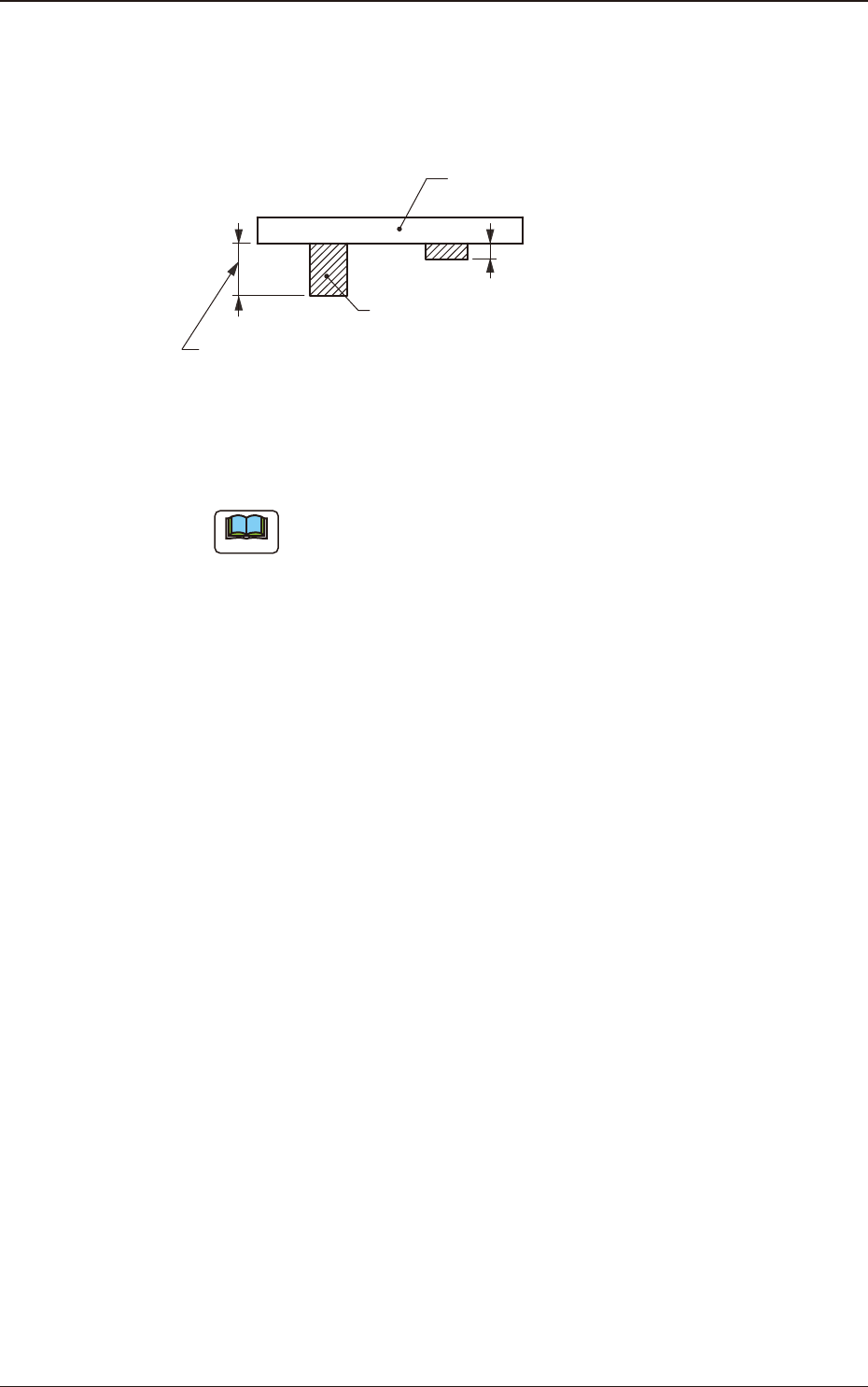

Quando le PCB con alcuni componenti già montati sulle superci inferiori
(retro) dalla macchina di ingresso sono trasferite a questa macchina,
assicurarsi di inserire lo spessore del componente più alto in questa casella.
PCB
Impostare questo spessore nella casella.
Componente più alto posizionato
in precedenza
F2B36
• Gamma inserimento dati
0 a 30,000
Note
(a) Il parametro impostato è utilizzato per determinare la posizione
(altezza) del primo tavolo di supporto quando la PCB è trasferita alla
sezione di posizionamento PCB.
(b) Quando i componenti sono stati posizionati in precedenza e la
macchina principale è fatta funzionare con un valore di "0.00" (nessun
componente posizionato in precedenza) in questa nella casella, i perni
di supporto possono interferire con alcuni dei componenti posizionati
in precedenza sul retro della PCB mentre la PCB è trasferita alla
sezione posizionamento PCB.
(D01_04)
PEC expansion correction
In questa casella di selezione è possibile impostare la correzione estensione
riconoscimento PEC su "Enable" o "Disable"
