2OM-1842 1-6 1303-001 [3] Dati Production Schermata "Dati Production" F2A5 T empo di produzione PCB : V isualizza il tempo necessario per completare una PCB, esclusa la PCB in corso di produzione. È visualizzat…
2OM-1842
1-5
(2) Stato caricatore
Lo stato corrente della base caricatori è indicato dal colore
visualizzato. Di seguito è spiegata l’indicazione dello stato di ciascun
colore.
Rosso
: La velocità di prelievo di alcuni caricatori si è ridotta in
modo notevole.
Giallo
: La velocità di prelievo di alcuni caricatori si è ridotta.
Verde
: La condizione di prelievo è normale.
Grigio
: Indica un caricatore non utilizzato.
In questa sezione sono visualizzati i dati di ricarica componenti del
caricatore corrispondente.
Verde
: Tutti i caricatori sono normali.
Giallo
: Ci sono alcuni caricatori per cui è richiesta la massima
attenzione, come i caricatori con allarme carenza
componenti.
Rosso
: Alcuni caricatori non possono essere utilizzati a causa di
carenza componenti oppure perché il caricatore non è stato
installato.
Grigio
: Indica un caricatore non utilizzato.
(3) Tasti [Cover READY]
Utilizzando questo tasto, è possibile visualizzare lo stato di blocco/
sblocco della copertura trasparente.
Reference
Fare riferimento al paragrafo "2.3.1 Interruttori Feeder Ready e 2.3.2
Interruttori Cover Lock" del “Capitolo 1 (Vol. 1)" per gli interruttori
di blocco copertura sul corpo principale della macchina.
(4) Stato produzione PCB
La PCB sottoposta a posizionamento è mostrata in verde scuro e la
PCB in standby è mostrata in verde chiaro.
1303-001
2.1 Schermata Local
2OM-1842
1-61303-001
[3] Dati Production
Schermata "Dati Production" F2A5
Tempo di produzione PCB
: Visualizza il tempo necessario per
completare una PCB, esclusa la PCB
in corso di produzione.
È visualizzato il tempo totale
necessario dalla ricezione della
PCB e il completamento del
posizionamento dell'ultimo
componente.
Produzione PCB
: È visualizzato il numero di PCB
prodotte.
Conteggio PCB
: È visualizzato il numero di PCB
attualmente prodotte.
Conteggio produzione
programmata
: In questa casella è visualizzato il
numero di PCB da produrre.
Tempo programmato di
ne produzione
: Il tempo programmato di ne
produzione PCB è visualizzato
in questa casella di dati nel caso
sia stato impostato il "Conteggio
produzione programmata".
Tasto [Clear]
: Quando è premuto, questo tasto
cancella il numero di PCB prodotte
riportandolo a "0" (zero).
Reference
Fare riferimento al paragrafo "8. schermata "PCB.CNT"" del “Capitolo 6"
per informazioni su come utilizzare il "Conteggio PCB".
2.1 Schermata Local
2OM-1842
1-71303-001
2.1 Schermata Local
[4] Sezione visualizzazione dati
I dati di produzione, dati di ricarica componenti ed i dati velocità di gestione
componenti sono visualizzati in questa sezione. Ciascuna visualizzazione
dati è modicata utilizzando il tasto in basso a destra della sezione di
visualizzazione.

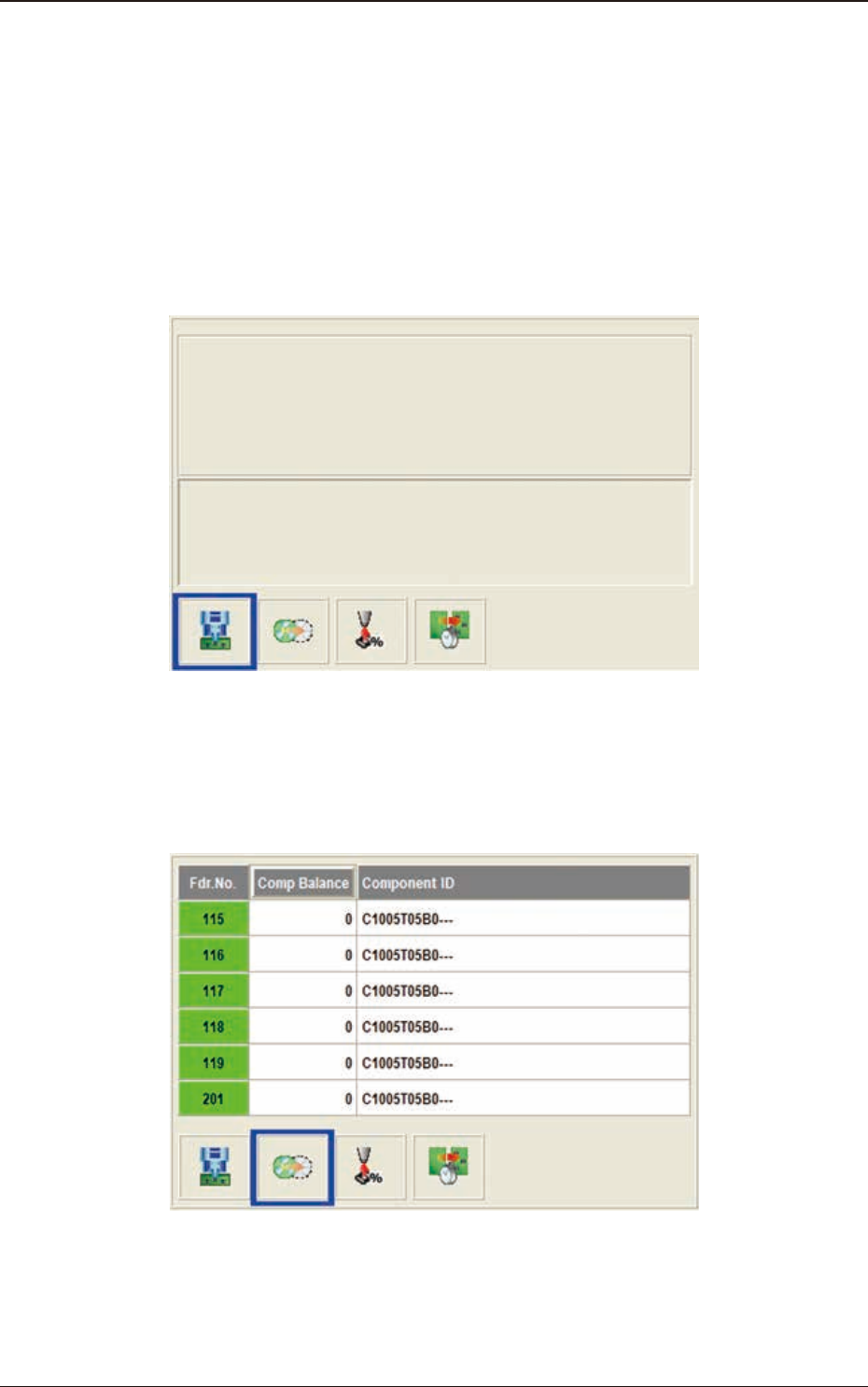

Dati Production
Quando è premuto il tasto di cambio visualizzazione (a sinistra), è
visualizzata questa schermata.
Schermata "Dati Production" F2A6
Dati Feeder Reload
Sono visualizzati i dati del caricatore per cui è richiesto il rifornimento
componenti.
Schermata "Dati Feeder Reload" F2A7
