2OM-1842-003_G5S_Vol2.pdf - 第296页
2OM-1842 6-22 1303-001 [8] T asto [Place. Noz Edit] Quando è premuto il tasto [Place.Noz Edit] , è visualizzata la schermata "Edit Placement Nozzle Data". F2F24 [9] T asto [Nozzle Disce Rslt] Quando è premuto i…
2OM-1842
6-211303-001
F2F22
Scheda [Head and Noz Place]
Quando è premuta la scheda [Head and Noz Place], la scheda è modicata
sulla scheda di congurazione "Head and Noz Place".
Quando è premuto il tasto dell’alloggio ugelli i cui dati di posizionamento
testina e devono essere riscritti, e poi è premuto il tasto [SET], è eseguita la
riscrittura dei dati.
F2F23
Note
(a)
Possono essere assegnati solo gli ugelli corrispondenti a ciascun
alloggio ugelli. Vale a dire che solamente gli ugelli ad alta velocità
possono essere assegnati agli alloggi ad alta velocità, e solo gli ugelli
di dimensioni medie e forma strana possono essere assegnati agli
alloggi ugelli di dimensioni medie e forma strana.
(b) Se non ci sono alloggi ugelli in alcuna delle posizioni in cui è
disponibile l'impostazione assegnazione ugello, sul lato opposto, gli
ugelli possono essere assegnati sul lato opposto.
5. Schermata "NOZ.CHG."
2OM-1842
6-221303-001
[8] Tasto [Place. Noz Edit]
Quando è premuto il tasto [Place.Noz Edit] , è visualizzata la schermata
"Edit Placement Nozzle Data".
F2F24
[9] Tasto [Nozzle Disce Rslt]
Quando è premuto il tasto [Noz.Disce Rslt], è visualizzata la schermata
"Nozzle Discernment Rslt".
F2F25
5. Schermata "NOZ.CHG."
2OM-1842
6-231303-001

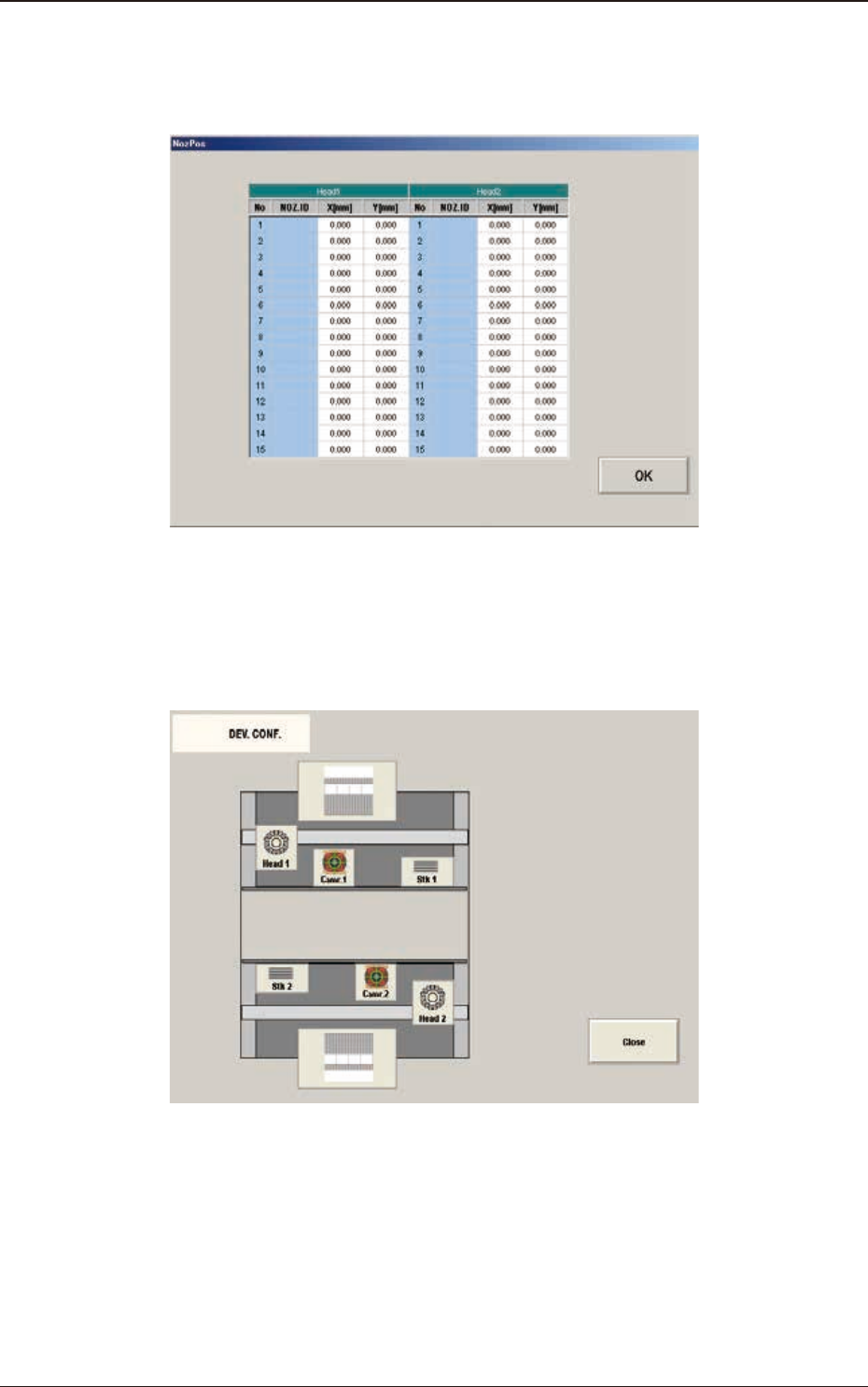

[10] Tasto [Noz Pos Teaching Rslt]
Quando è premuto questo tasto, sono visualizzati i risultati di apprendimento
per ciascuna posizione ugello.
F2F26
[11] Tasto [DEV.CONF.SCRN]
Quando è premuto questo tasto, è visualizzata la congurazione del
dispositivo corrente.
F2F27
5. Schermata "NOZ.CHG."
