2OM-1842 1-67 1303-001 6. Menu secondario "Manage" F2A47 Il menu secondario "Manage" è dotato dei tre tasti che seguono. Quando è premuto un tasto, si apre la schermata corrispondente, che permette al…
2OM-1842
1-661303-001
5. Menu secondario "Prod.Dt."
F2A46
Il menu secondario "Prod.Dt." è dotato delle tre voci di menu che seguono.
Quando è premuto ciascun tasto, si apre la schermata corrispondente.
Si raccomanda di comprendere appieno gli scopi di ciascuna funzione per
migliorare le prestazioni della macchina.
Tasti Descrizione
PP.Data
I programmi pattern devono essere creati per ciascuna PCB da produrre.
Il funzionamento automatico della macchina è controllato da questi programmi
pattern.
Reference
Fare riferimento al paragrafo "Programma pattern del Capitolo 2"
per i dettagli.
Comp Lbry
Questa libreria memorizza dati relativi a prelievo, riconoscimento e posizionamento
di ciascun singolo componente.
Reference
Fare riferimento al paragrafo "Libreria componenti del Capitolo
3" o "Libreria componenti del Volume 6" per i dettagli.
Temp.Chng.Comp Lbry
La scheda corrispondente permette all'operatore di cambiare temporaneamente la
libreria componenti durante il funzionamento automatico.
Reference
Fare riferimento al paragrafo "2. Libreria componenti del
Capitolo 3" o "Libreria componenti del Volume 6" per i dettagli.
Alt Comp ID List
La schermata corrispondente è utilizzata per impostare i componenti alternativi al
posto dei componenti correnti.
Reference
Fare riferimento al paragrafo "3. Elenco dei componenti
alternativi" del Capitolo 3 per i dettagli.
T2A3
5. Menu secondario "Prod.Dt."
Grafica dello
svolgimento
2OM-1842
1-671303-001

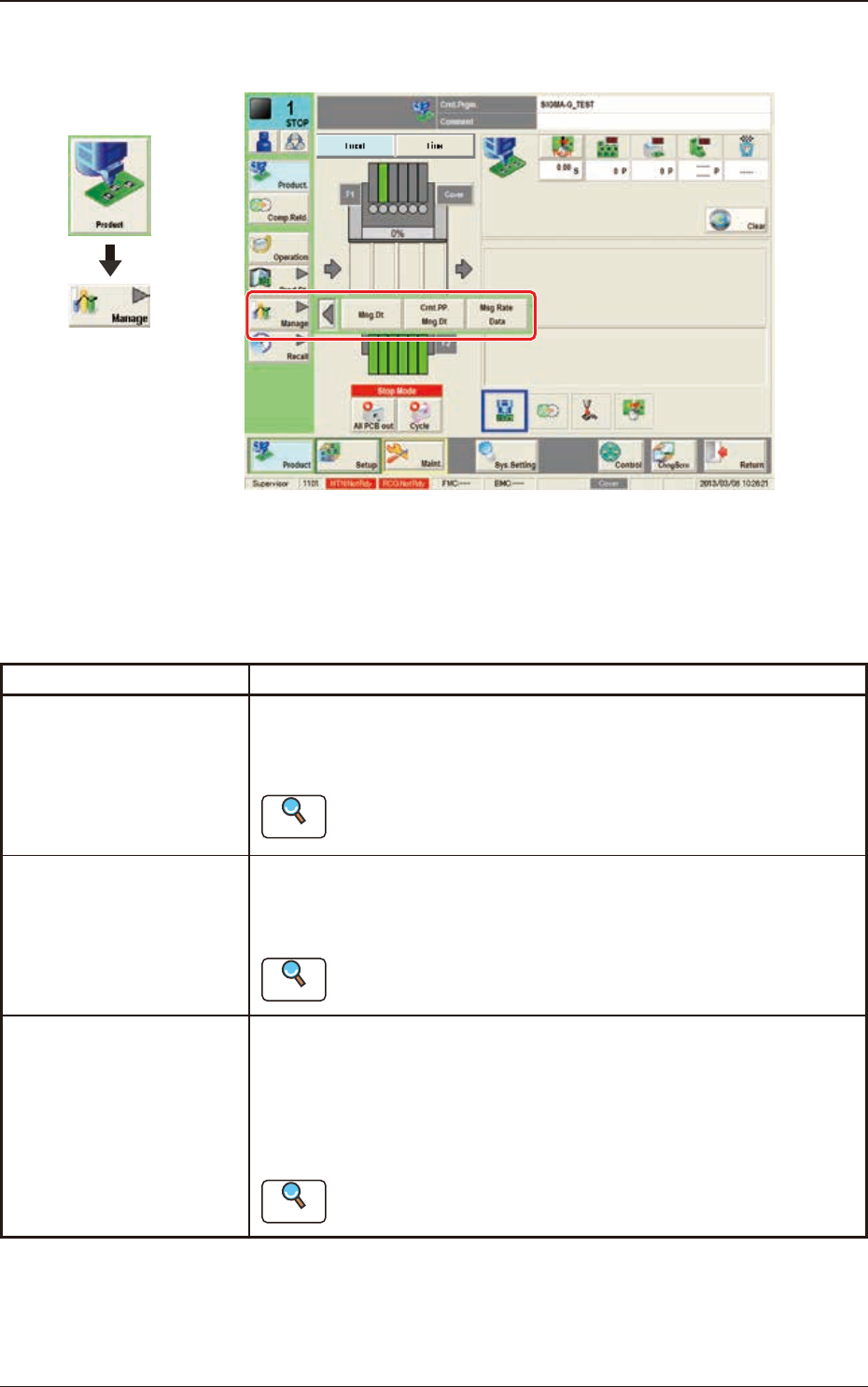

6. Menu secondario "Manage"
F2A47
Il menu secondario "Manage" è dotato dei tre tasti che seguono.
Quando è premuto un tasto, si apre la schermata corrispondente, che permette
all'operatore di selezionare i dati necessari.
Tasti Descrizione
Mng.Dt.
Quando è premuto questo tasto, è visualizzata la schermata
"Management Data" che è utilizzata per gestire complessivamente i dati
dell’intero sistema.
Reference
Fare riferimento al paragrafo "2. Schermata "Mng.Dt." " del
Capitolo 4 per i dettagli.
Cmt.PP.Mng.Dt
Quando è premuto questo tasto, è visualizzata la schermata "CRNT.
PP.MNG.DT" che è utilizzata per gestire complessivamente il
programma pattern corrente di ciascun programma pattern.
Reference
Fare riferimento al paragrafo "3. Schermata"
Crnt.PP.Mng.Dt""
del Capitolo 4 per i dettagli.
Msg Rate Data
Quando è premuto questo tasto, è visualizzata la schermata "Msg Rate
Data" che è utilizzata per visualizzare il tasso di errore di gestione
componenti di ciascun caricatore o ugello in base a ciascun tasso
di errore di gestione componenti specicato nell’impostazione dei
parametri di funzionamento.
Reference
Fare riferimento al paragrafo "4. Schermata "MESSAGE.RATE.
DT"" del Capitolo 4 per i dettagli.
T2A4
Grafica dello
svolgimento
6. Menu secondario "Manage"
2OM-1842
1-681303-001
7. Menu secondario "Recall"
Schermata "Recall" F2A48
Il menu "Recall" è dotato dei cinque tasti che seguono.
Quando è premuto un tasto, si apre la schermata corrispondente, che permette
all'operatore di selezionare i dati necessari.
Tasti Descrizione
Device Err
Quando è premuto questo tasto, è visualizzata la cronologia errori del
dispositivo.
Reference
Fare riferimento al paragrafo "2. Schermata "Device Err"" del
Capitolo 5, per i dettagli.
Comp Rcg Err
Quando è premuto questo tasto, è visualizzata la cronologia errori del
riconoscimento componenti.
Reference
Fare riferimento al paragrafo "3. Schermata "Comp Rcg Err "" del
Capitolo 5 per i dettagli.
Comp Err(Sens)
Quando è premuto questo tasto, è visualizzata la cronologia errori
posizione componenti.
Reference
Fare riferimento al paragrafo "4. Schermata "Comp Err (Sens)""
del Capitolo 5 per i dettagli.
Mach Info
Quando è premuto questo tasto, è visualizzata la cronologia informazioni
macchina.
Reference
Fare riferimento al paragrafo "5. Schermata "Mach Info"" del
Capitolo 5 per i dettagli.
Disp. Rcg img dt
Quando è premuto questo tasto, è visualizzata la schermata "Disp. Rcg
Img Dt".
Reference
Fare riferimento al paragrafo "6. Schermata"Display of Recognized
Image"" del Capitolo 5, per i dettagli.
T2A5
Grafica dello
svolgimento
7. Menu secondario "Recall"
