Scheda "Mach.Prfrm," (2/5) F2D4
[11] Power on time
È mostrato l’intervallo di accensione alimentazione della macchina.
Note
Esempio:
10:03'50" (10 ore, 3 minuti e 50 secondi)
Auto run time
È mostrato l’intervallo di funzionamento automatico della macchina. Quando
un particolare programma pattern è impostato più volte come programma
corrente, è calcolata la somma totale.
Placement time
È mostrato il tempo necessario per completare una PCB (posizionamento dal
primo all'ultimo dei componenti su un’unica PCB prodotta).
È sommato il tempo essenziale di posizionamento dei componenti. Quando
la macchina è impostata sulla modalità "STOP" o "PAUSE", oppure quando
è eseguita una fase dell’operazione, tempo non è misurato.
Questo è utilizzato per calcolare il tempo medio di posizionamento per
componente.
PCB transfer time
È mostrato l’intervallo durante il quale Conveyor NL, NR, NA, NB e NC
sono attivati.
PCB wait
Input wait
È mostrato l’intervallo durante il quale la macchina era completamente in
modalità di attesa (la macchina stava aspettando il caricamento di una PCB
dalla macchina di ingresso).
2.1 Scheda "Mach.Prfrm"
2OM-1842
4-71303-001
Output wait
È mostrato l’intervallo durante il quale la macchina era completamente in
modalità di attesa (la macchina stava aspettando lo scarico di una PCB dalla
macchina di uscita).
PEC/BBR
È mostrato l’intervallo durante il quale la macchina esegue il riconoscimento
PEC ed il rilevamento BBR.
È conteggiato l’intervallo durante il quale il tavolo X/Y inizia a muoversi ed
il riconoscimento PEC ed il rilevamento BBR sono completati.
Others
È mostrato l’intervallo durante il quale l’asse X/Y si aziona prima del
posizionamento componenti, il tavolo X/Y ritorna dopo il posizionamento
componenti, eccetera.
Stop time
È mostrato l’intervallo durante il quale il posizionamento componenti è stato
interrotto per il rifornimento dei componenti, eccetera.
Error stop
È mostrato l’intervallo totale durante il quale la macchina è rimasta ferma a
causa di un errore della macchina durante il funzionamento oppure perché in
standby.
Note
Non è incluso l’intervallo degli errori macchina durante la manutenzione o
l’installazione, fatta eccezione per il funzionamento automatico.
Error alarm
È mostrato l’intervallo durante il quale è emesso un allarme (torre
luminosa accesa).
Recovery
È mostrato il tempo tra la cancellazione degli errori ed il riavvio del
funzionamento della macchina.
Maintenance time
È mostrato l’intervallo dal completamento del cambio programma pattern al
ritorno dello stato della macchina su "RUN"o "WAIT".
Feeder Reload
È mostrato l’intervallo di arresto macchina dalla carenza componenti al
riavvio della macchina.
Others
È mostrato l’intervallo durante il quale il programma pattern è cambiato
oppure è eseguita una sospensione della macchina.
2.1 Scheda "Mach.Prfrm"
2OM-1842
4-81303-001
[12] Test mode time
È mostrato l’intervallo durante il quale è stato eseguito il test in base ai
parametri della modalità di prova.
Note
È incluso l’intervallo "Warm-up run time".
[13] Warm-up run time
Il tempo di funzionamento è conteggiato quando la macchina funziona nelle
condizioni che seguono.
• La voce "TEST PATTERN" è abilitata nella schermata "Test Mode".
• È selezionata la casella "PCB Transfer Dsbl."
(Stato in cui nessuna PCB è introdotta o espulsa)
[14]

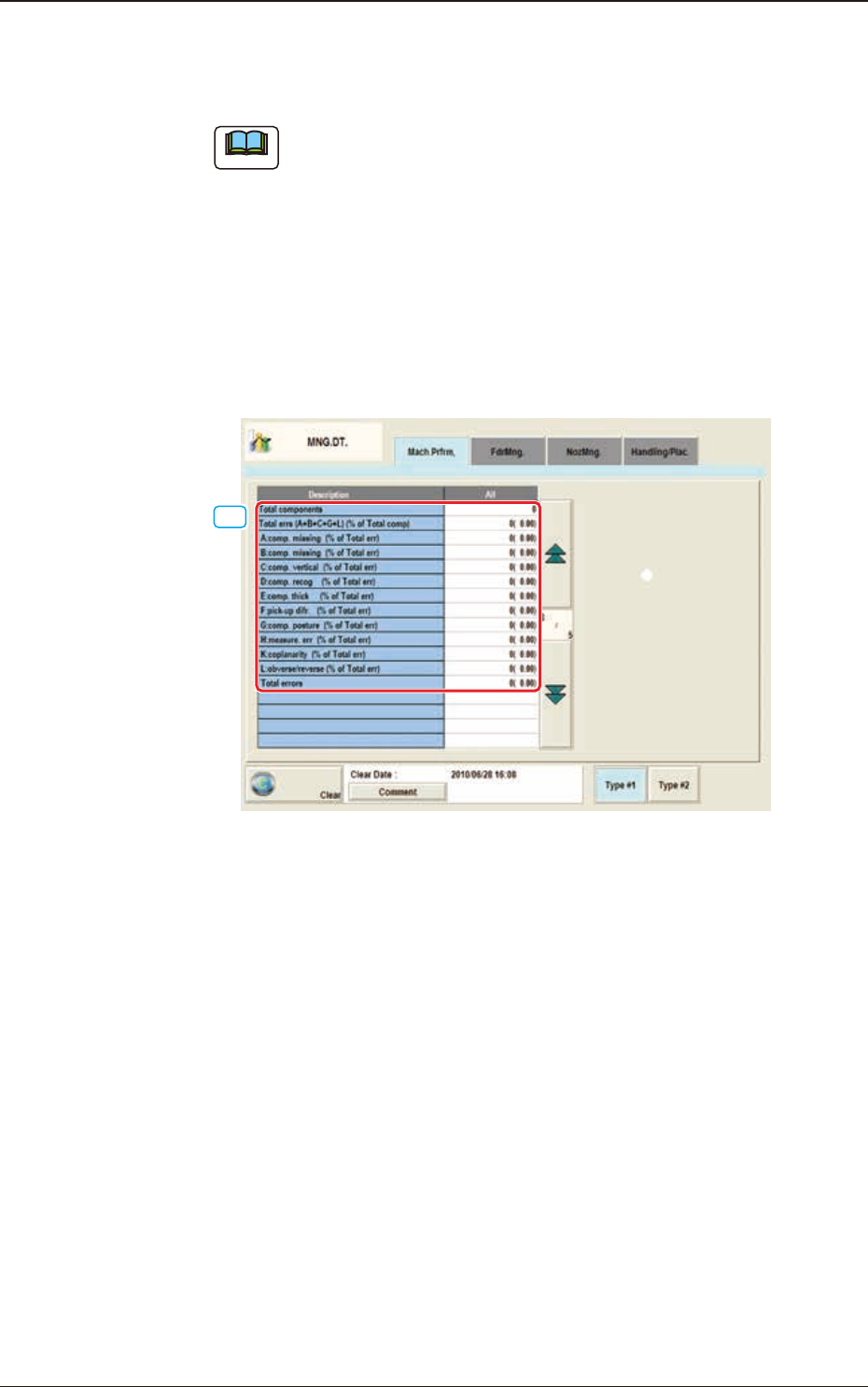

Scheda "Mach.Prfrm," (3/5) F2D5
[14] Total components
In questa casella è mostrato il numero di operazioni di prelievo.
Total errs (A+B+C+G+L)/Total cmp ([%])
È mostrato il numero totale di errori di prelievo, di componenti da prelevare,
e la percentuale di componenti prelevati per il numero totale di errori di
prelievo.
A:comp.missing (% of Total err)
È mostrato il numero di errori mancanza componenti rilevati dal sensore di
rilevamento misura lineare, e la percentuale di errori mancanza componenti
per il numero totale di errori prelievo.
