2OM-1842 2-30 1303-001 (C03) Dati Operation Quando nella schermata "Operation" è premuto il tasto [Operation], è visualizzata la schermata che segue. F2B23 Grafica dello svolgimento 3.3 Operation
2OM-1842
2-291303-001
(C02_06)
Mark Level
Impostare i livelli di soglia dei punti di riferimento. Di norma, impostare su
"High".
High
: Sono rilevate ad alto livello sia l'identità, sia la somiglianza tra la
forma del punto di riferimento e l'immagine reale.
Middle
: Sono rilevate a medio livello sia l'identità, sia la somiglianza tra la
forma del punto di riferimento e l'immagine reale.
Low
: Sono rilevate a basso livello sia l'identità, sia la somiglianza tra la
forma del punto di riferimento e l'immagine reale.
Note
(a) Identity :
Grado di identità tra le forme della marcatura
specicata e l'immagine reale (dimensioni
comprese)
(b) Similarity :
Grado di somiglianza tra le forme della
marcatura specicata e l'immagine reale
(C02_07)
Angle [deg]
Impostare l'angolazione di rotazione in senso orario del punto di riferimento.
• Gamma inserimento dati
0°, 90°, 180°, 270°
Note
(a) Deve essere inserito un valore numerico con incrementi di 90°.
Quando è inserito un valore diverso dagli incrementi specicati,
è visualizzata la schermata "Information" che indica che il valore
inserito (angolo) è cambiato su "0°", "90°", "180°" o "270°".
(b) Quando nella casella "Mark Type" (C02_02) è selezionato "Thru
Hole / Land", il colore della casella dell’angolo è evidenziato e nella
casella "Angle [deg]" è impostato "0 deg".
(C02_08)
Lighting Level
Coax, Ring, Option
Il livello di luminosità di ciascuna illuminazione è selezionato tra i seguenti
elementi.
Disable Std -80% -60% -40% -20%
+20% +40% +60% +80% Auto
3.3 Operation
2OM-1842
2-301303-001

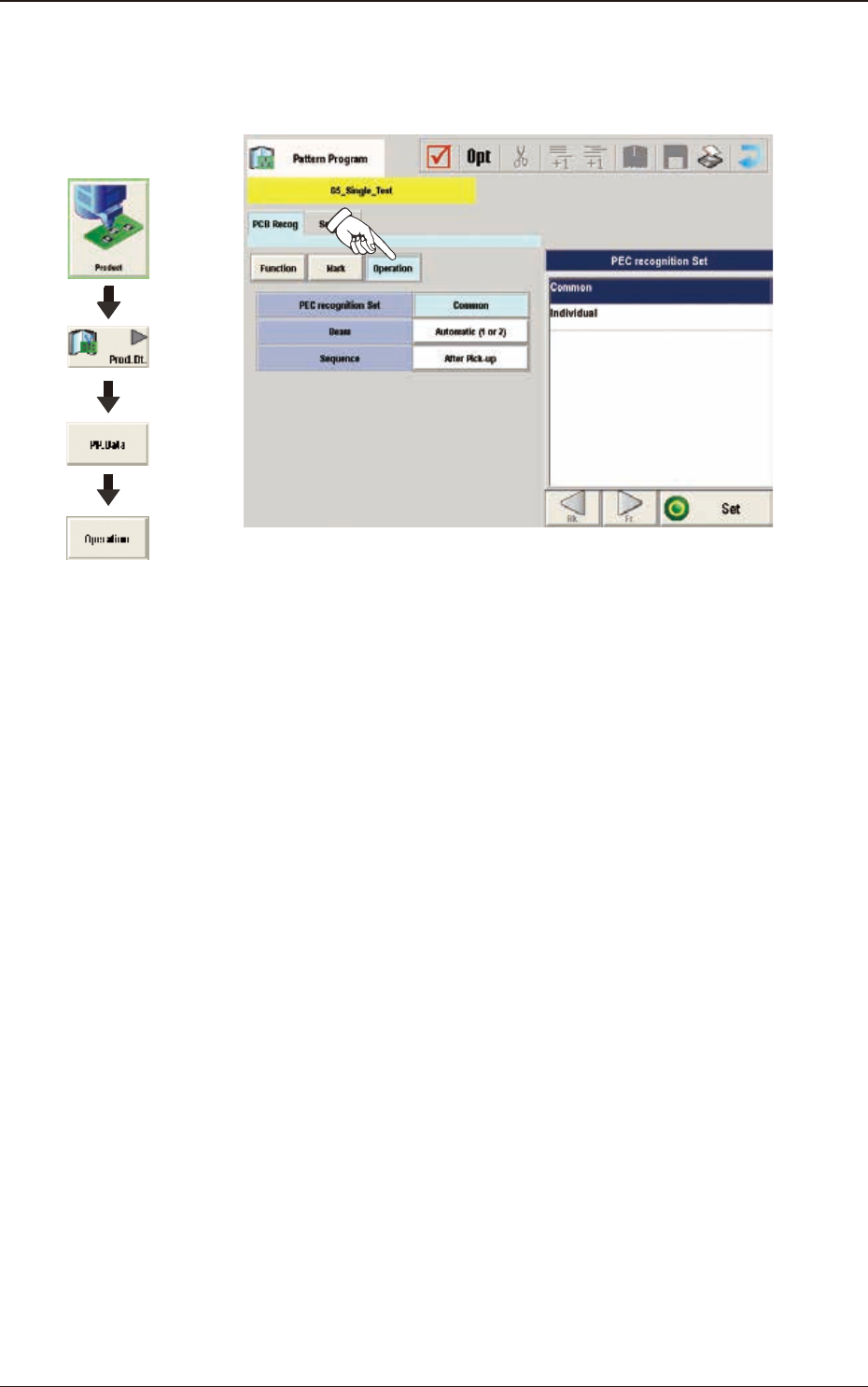

(C03) Dati Operation
Quando nella schermata "Operation" è premuto il tasto [Operation], è
visualizzata la schermata che segue.
F2B23
Grafica dello
svolgimento
3.3 Operation
2OM-1842
2-311303-001
(C03_01)
PEC Recognition Set
Common
: Quando è selezionata questa voce, il riconoscimento
PEC è eseguito con l'impostazione comune su
entrambe le linee.
Individual
: Quando è selezionata questa voce, il riconoscimento
PEC è eseguito con impostazioni diverse per ciascuna
macchina.
(C03_02)
Beam
È possibile determinare quale asse deve essere utilizzato per il
riconoscimento complessivo e immagine PEC.
Beam 1
: Selezionare questa voce quando solo Beam 1 deve
essere utilizzato per il riconoscimento PEC.
Beam 2
: Selezionare questa voce quando solo Beam 2 deve
essere utilizzato per il riconoscimento PEC.
Automatic (1 o 2)
: La macchina determina quale asse (Beam 1 o 2) è
più adatto per il riconoscimento PEC e seleziona il
migliore.
Both Beam
: Selezionare questa voce quando entrambi gli assi (Beam
1 e 2) devono essere utilizzati per il riconoscimento
PEC.
Note
Per quanto riguarda il riconoscimento PEC locale, il riconoscimento
PEC è eseguito con l’asse col quale i componenti sono posizionati,
indipendentemente da questa assegnazione degli assi di riconoscimento
PEC.
(C03_03)
Sequence
Impostare una delle opzioni che seguono per specicare i tempi di
implementazione di riconoscimento PEC. Si raccomanda impostare "After
Pick-up" nei casi normali.
Note
I componenti devono soddisfare i requisiti che seguono.
Dopo avere selezionato la voce "After Pick-up", un componente è
prelevato ed il riconoscimento componente è eseguito sul componente
mentre la PCB è trasferita alla sezione di posizionamento PCB.
Poiché il componente è già prelevato, può essere posizionato subito
dopo che è stato eseguito il riconoscimento PEC, accorciando i tempi di
completamento delle PCB.
After Pick-up
: Il riconoscimento PEC è eseguito dopo che un
componente è prelevato.
Before Pick-up
: Il riconoscimento PEC è eseguito prima che un
componente sia prelevato.
Questo parametro deve essere selezionato quando il
riconoscimento PEC non può essere eseguito con un
componente che è stato prelevato.
3.3 Operation
