2OM-1842 2-28 1303-001 (C02_03) Mark Size D1 [mm], D2 [mm] e D3 [mm] Impostare le dimensioni del punto di riferimento. • Gamma inserimento dati Mark Size D1 : Da 0,50 (per un cerchio o un quadrato, 0,30) a 3,00 Mark Size…
2OM-1842
2-271303-001
(C02_01)
Mark No.
I numeri di marcatura corrispondono ai numeri di marcatura ed ai parametri
specicati di ciascun punto di riferimento utilizzato nella funzione di
riconoscimento PEC. Per ciascun programma pattern possono essere
registrati 10 tipi di codice marcatura.
(C02_02)
Mark Type

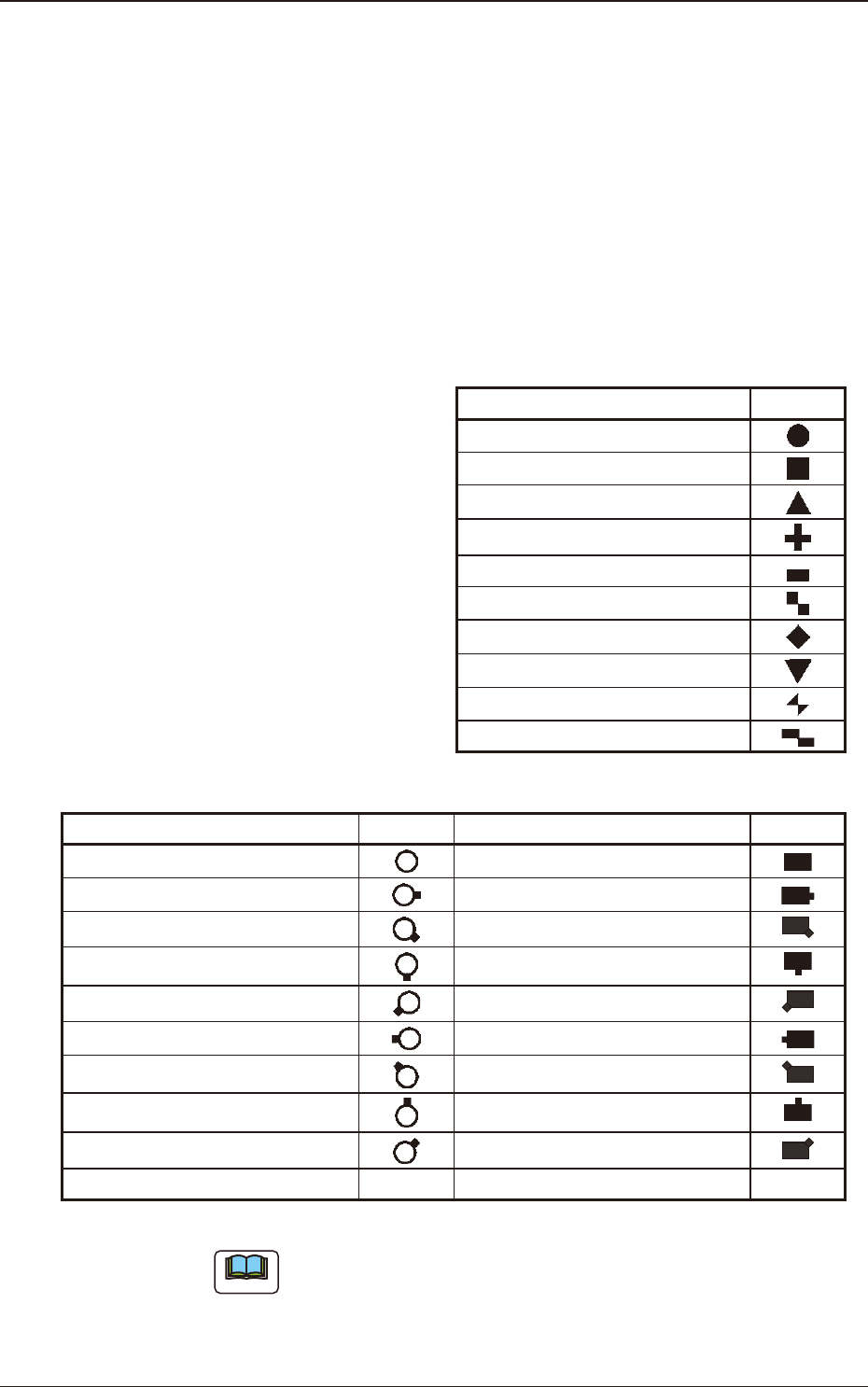

Le opzioni che seguono possono essere selezionate come forma dei punti di
riferimento.
Mark Type Forma
Round
Square
Equilateral Triangle (Up)
Cross
Rectangle
Checker (Square)
Diamond
Equilateral Triangle (Down)
Bow Tie
Checker (Rectangle)
T2B16
Mark Type Forma Mark Type Forma
Through Hole / No Land
Pad Mark / No Land
Through Hole / No Land (E) Pad Mark / No Land (E)
Through Hole / No Land (SE) Pad Mark / No Land (SE)
Through Hole / No Land (S) Pad Mark / No Land (S)
Through Hole / No Land (SW) Pad Mark / No Land (SW)
Through Hole / No Land (W) Pad Mark / No Land (W)
Through Hole / No Land (NW) Pad Mark / No Land (NW)
Through Hole / No Land (N) Pad Mark / No Land (N)
Through Hole / No Land (NE) Pad Mark / No Land (NE)
POP Round land
T2B17
Note
La piazzola rotonda POP non può essere specicato come normale punto
di riferimento.
3.3 Operation
2OM-1842
2-281303-001
(C02_03)
Mark Size D1 [mm], D2 [mm] e D3 [mm]
Impostare le dimensioni del punto di riferimento.
• Gamma inserimento dati
Mark Size D1 :
Da 0,50 (per un cerchio o un quadrato, 0,30) a 3,00
Mark Size D2 :
0,00 a 3,00
Note
"Mark Size D3" non può essere utilizzato. (Dati riservati)
Reference
Fare riferimento al paragrafo "1.4 Punti di riferimento" del Capitolo 4,
Volume 1, per i dettagli.
(C02_04)
Window Size [mm]
Impostare l'area di riconoscimento (quadrato completo) per la funzione di
riconoscimento PEC. Impostare preferibilmente valori piccoli per evitare
falsi riconoscimenti e ridurre i tempi di riconoscimento.
Punto di riferimento
Area di riconoscimento
F2B22
• Gamma inserimento dati
Da 1,0 a 10,0
(C02_05)
Mark Image
Selezionare una delle opzioni che seguono come immagine del pattern
marcatura che deve essere acquisita dalla telecamera. Selezionare la modalità
in base alla differenza di contrasto tra un pattern marcartura e ciò che lo
circonda per ottenere immagini chiare dei punti di riferimento.
Bright (Normal) :
Punto di riferimento chiaro/Sfondo scuro
Dark (Inverted) :
Punto di riferimento scuro/Sfondo chiaro
Note
Se si seleziona la modalità sbagliata, si provocano errori di riconoscimento.
3.3 Operation
2OM-1842
2-291303-001
(C02_06)
Mark Level
Impostare i livelli di soglia dei punti di riferimento. Di norma, impostare su
"High".
High
: Sono rilevate ad alto livello sia l'identità, sia la somiglianza tra la
forma del punto di riferimento e l'immagine reale.
Middle
: Sono rilevate a medio livello sia l'identità, sia la somiglianza tra la
forma del punto di riferimento e l'immagine reale.
Low
: Sono rilevate a basso livello sia l'identità, sia la somiglianza tra la
forma del punto di riferimento e l'immagine reale.
Note
(a) Identity :
Grado di identità tra le forme della marcatura
specicata e l'immagine reale (dimensioni
comprese)
(b) Similarity :
Grado di somiglianza tra le forme della
marcatura specicata e l'immagine reale
(C02_07)
Angle [deg]
Impostare l'angolazione di rotazione in senso orario del punto di riferimento.
• Gamma inserimento dati
0°, 90°, 180°, 270°
Note
(a) Deve essere inserito un valore numerico con incrementi di 90°.
Quando è inserito un valore diverso dagli incrementi specicati,
è visualizzata la schermata "Information" che indica che il valore
inserito (angolo) è cambiato su "0°", "90°", "180°" o "270°".
(b) Quando nella casella "Mark Type" (C02_02) è selezionato "Thru
Hole / Land", il colore della casella dell’angolo è evidenziato e nella
casella "Angle [deg]" è impostato "0 deg".
(C02_08)
Lighting Level
Coax, Ring, Option
Il livello di luminosità di ciascuna illuminazione è selezionato tra i seguenti
elementi.
Disable Std -80% -60% -40% -20%
+20% +40% +60% +80% Auto
3.3 Operation
