2OM-1842 6-6 [7] Scheda "PP Chng Rcl" In questa sezione è visualizzata la cronologia modiche del programma pattern. F2F6 1303-001 3. Schermata "PP CHANGE"
2OM-1842
6-51303-001

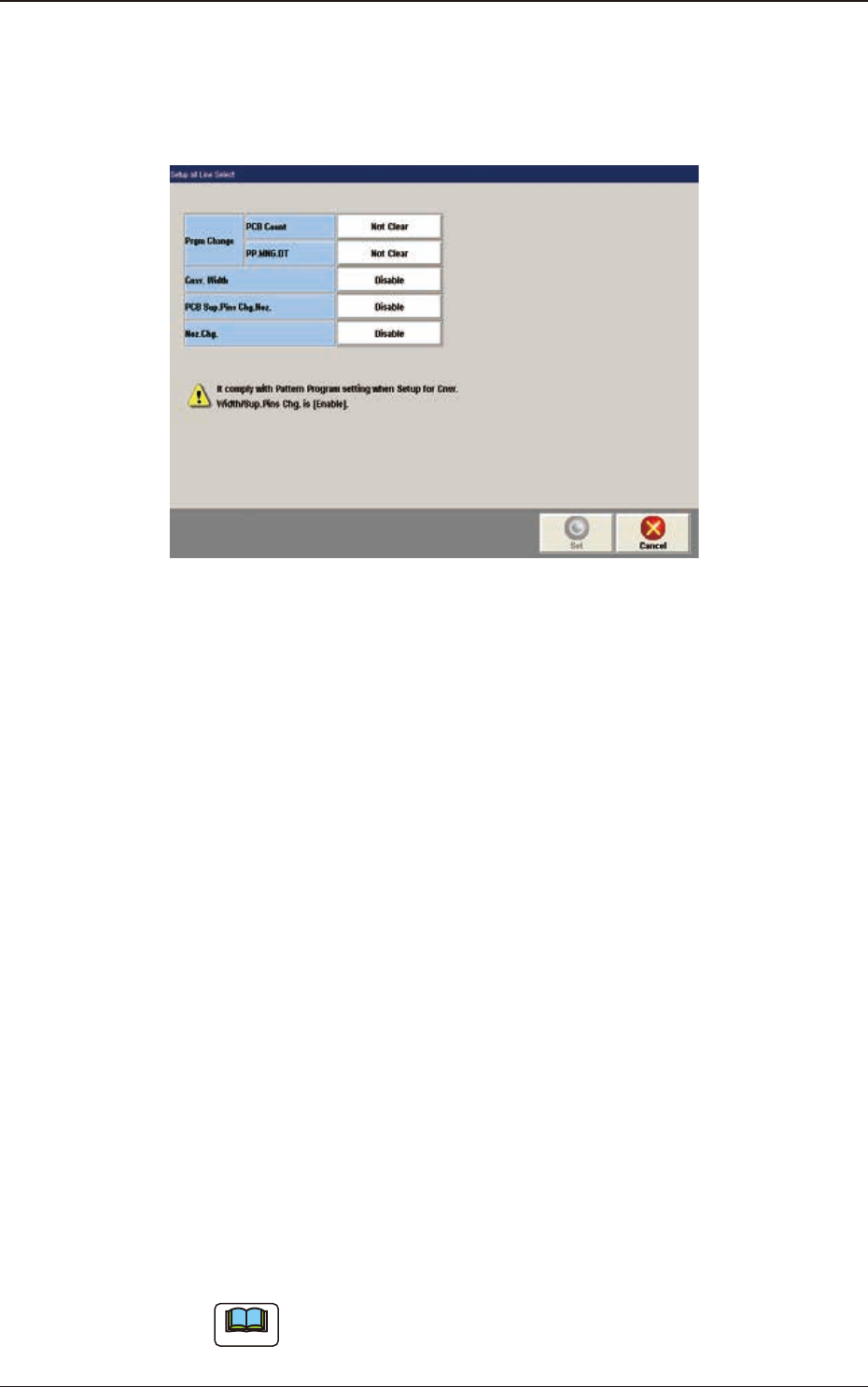

[5] Tasto [Setup all Line Select]
Utilizzando questo tasto, è eseguita la congurazione del cambio di
programma pattern. Specicando se è modicata la larghezza del
convogliatore, oppure se il perno di supporto o l'ugello è cambiato.
F2F5
PCB Count
: In questa casella è impostato se cancellare il
numero di PCB prodotte.
PP.MNG.DT
: In questa casella è impostato se cancellare i dati
di gestione del programma pattern.
Cnvr.Width
: In questa casella è impostato se la larghezza del
convogliatore è congurata.
PCB Sup.Pins Chg.Noz.
: In questa casella è impostato se i perni di
supporto sono cambiati automaticamente.
"NOZ.CHG."
: In questa casella è impostato se si esegue il
cambio ugelli.
[6] Tasto [Prgm Chng]
Quando è premuto questo tasto, il programma pattern è cambiato su quello
selezionato in "[3] Elenco programmi pattern".
Tasto [Line]
Questo tasto va premuto quando deve essere cambiato il programma pattern
di tutte le macchine della linea.
Blu chiaro :
Indica che deve essere cambiato il programma pattern di tutte
le macchine della linea.
Grigio :
Indica che deve essere cambiato il programma pattern della
singola macchina specicata.
Note
Quando la linea è costituita da una singola macchina, questo tasto non è
visualizzato.
3. Schermata "PP CHANGE"
2OM-1842
6-6

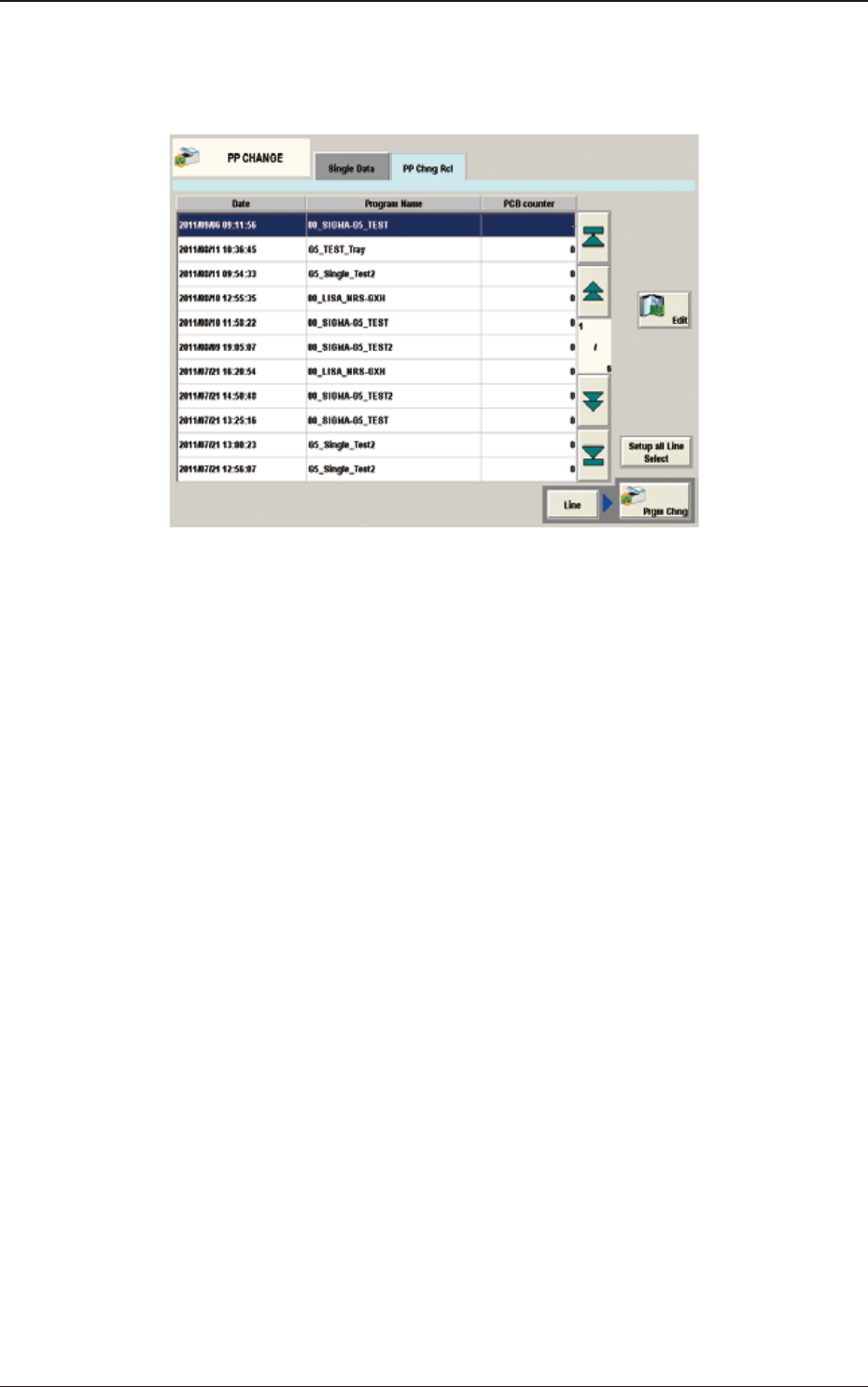

[7] Scheda "PP Chng Rcl"
In questa sezione è visualizzata la cronologia modiche del programma
pattern.
F2F6
1303-001
3. Schermata "PP CHANGE"
2OM-1842
6-71303-001

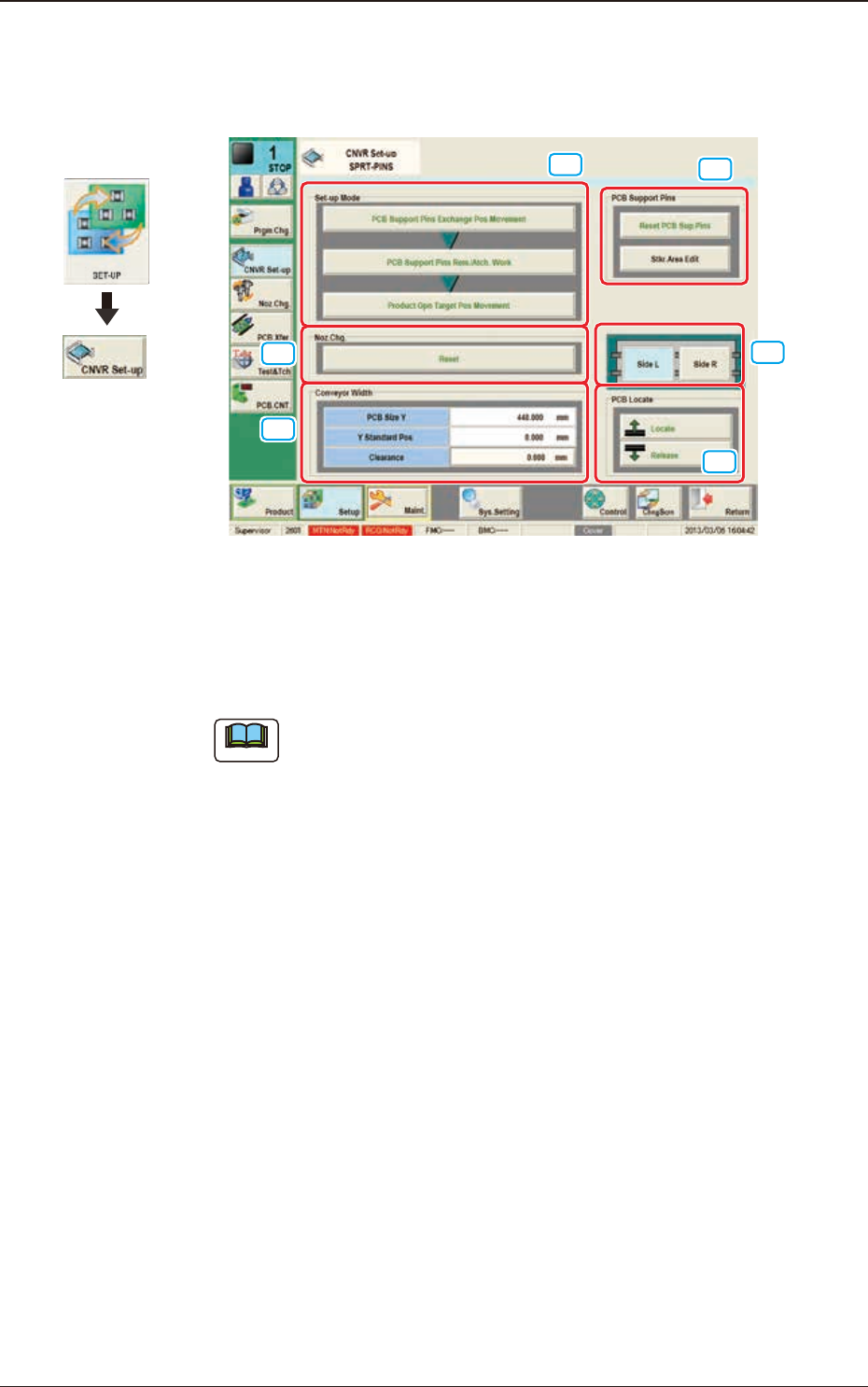

4. Schermata "CNVR Set-up"
È visualizzata la schermata "CNVR Set-up".
[1]
[2]
[5]
[4]
[3]
[6]
F2F7
[1] Gruppo di caselle "Set-up Mode"
Ciascuna funzione in questo gruppo di caselle può essere utilizzata per la
sostituzione dei perni di supporto.
Note
La schermata cambia se il funzionamento è manuale o automatico.
Grafica dello
svolgimento
4. Schermata "CNVR Set-up"
