2OM-1842 2-57 (G02) Offset Quando nella schermata "Placement" è premuto il tasto [Offset]è visualizzata la scheda che segue. F2B46 (G02_01) Unit Control Selezionare una delle opzioni che seguono per determinare…
2OM-1842
2-56
(G01_01)

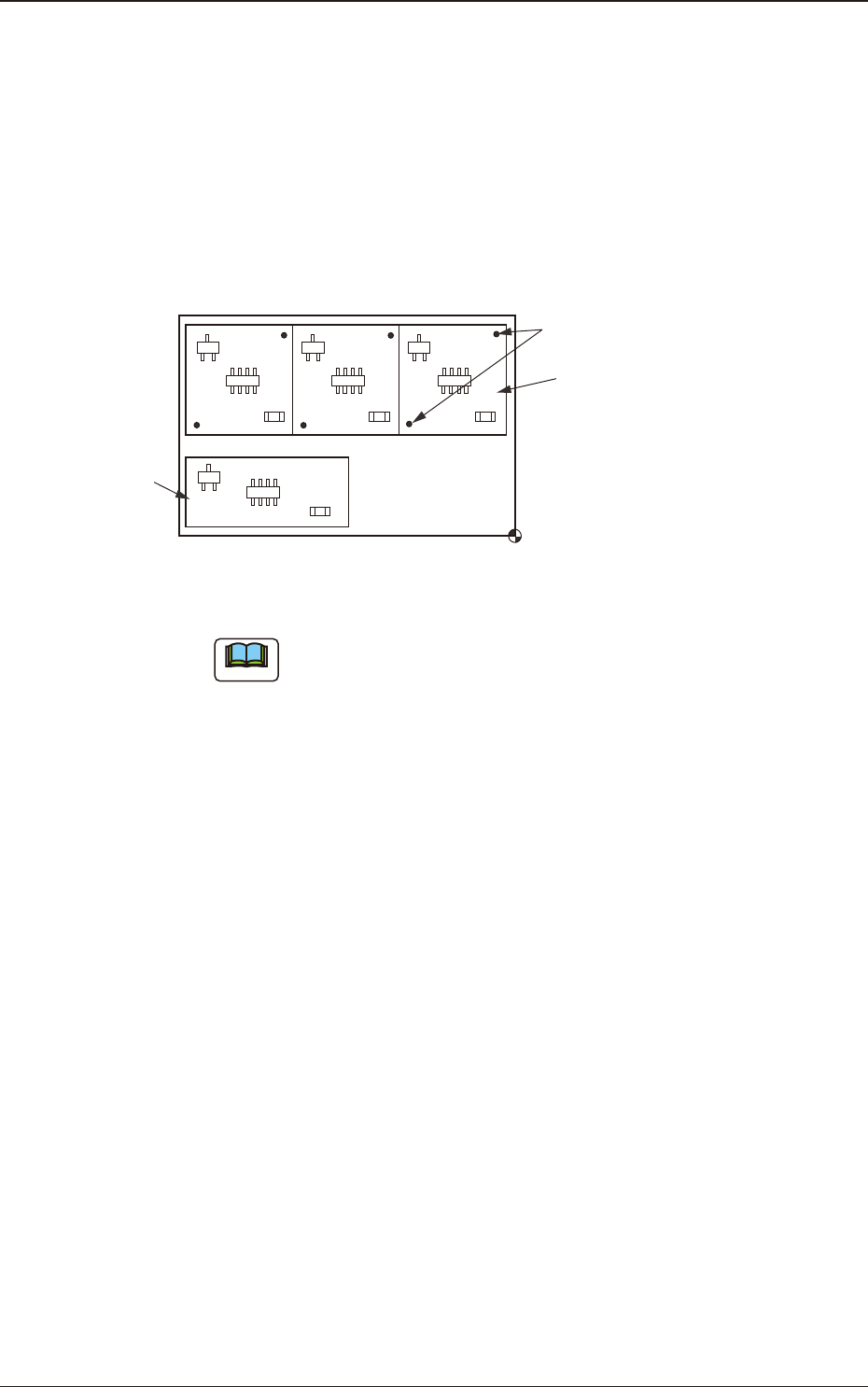

Un
Selezionare una delle schede che seguono (gruppi di dati di posizionamento)
in un programma pattern.
U01
: Gruppo dati primo posizionamento
U02
: Gruppo dati secondo posizionamento
↓
Un
: Possono essere specicati no a 99 gruppi di dati posizionamento.
U02
U01
Coordinate di riferimento
per il posizionamento
Punti di riferimento
F2B45
Note
(a) Di norma, utilizzare "U01".
(b) I dati Operation e Feeder Location sono usati comunemente.
1303-001
3.7 Placement
2OM-1842
2-57

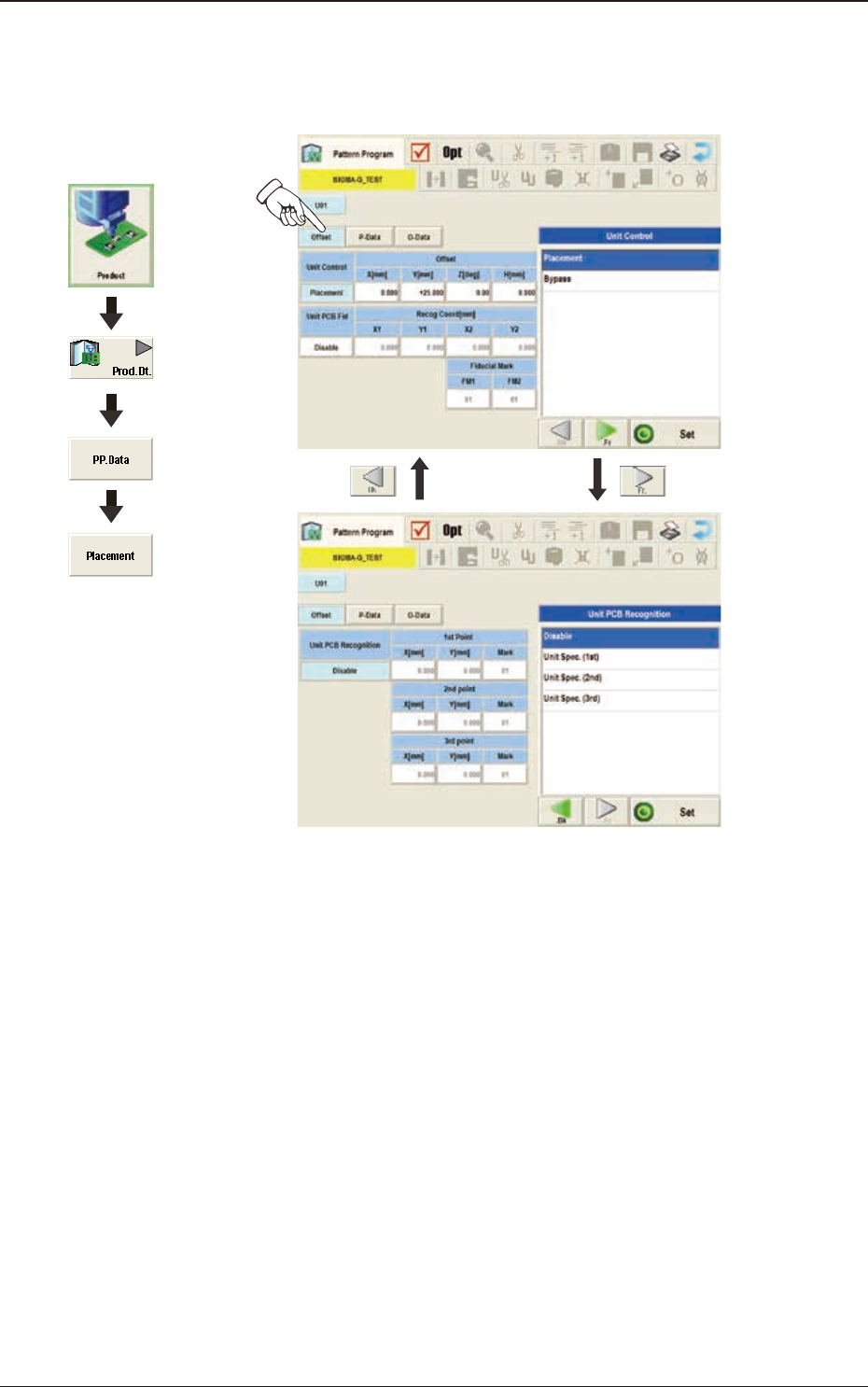

(G02) Offset
Quando nella schermata "Placement" è premuto il tasto [Offset]è visualizzata
la scheda che segue.
F2B46
(G02_01)
Unit Control
Selezionare una delle opzioni che seguono per determinare se devono essere
utilizzati i dati di posizionamento selezionati.
Di norma, selezionare "Placement".
Placement
: I dati di posizionamento dell'unità (gruppo)
selezionata diventano validi.
Bypass
: I dati di posizionamento dell'unità (gruppo)
selezionata diventano non validi.
1303-001
3.7 Placement
Grafica dello
svolgimento
2OM-1842
2-581303-001
3.7 Placement
(G02_02)
Offset
Offset X [mm] e Offset Y [mm]
Permette di impostare i valori di compensazione per tutte le coordinate di
posizionamento X e Y nei dati di posizionamento (P-Data) e per le coordinate
riconoscimento immagine locale e PEC.
Note
(a) Di norma, utilizzare "+00.00" (zero).
(b) Notare che queste compensazioni non sono applicate a "X [mm]" e "Y
[mm]" di "A02_04 Fiducial mark".
Offset Z [deg]
Permette di impostare il valore di compensazione per tutti gli angoli di
posizionamento (Z = Teta) nei dati di posizionamento (P-Data).
Note
Di norma, utilizzare "0.00".
Offset H [mm]
Permette di impostare il valore di compensazione per tutte le altezze di
posizionamento "H" nei dati di posizionamento (P-Data).
Note
Di norma, impostare "+0.000" in questa casella.

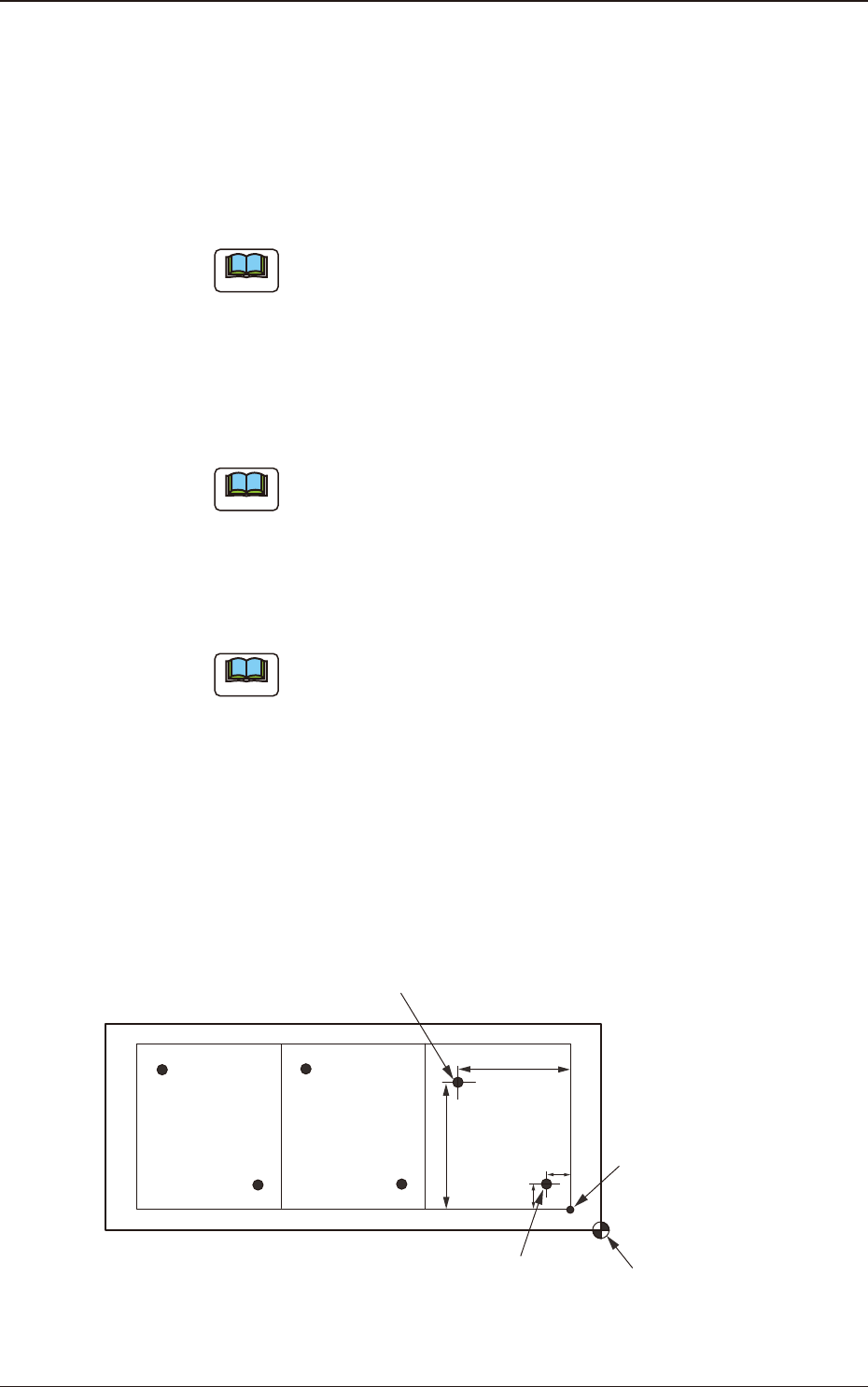

(G02_03)
Unit PCB Fiducial
Selezionare una delle opzioni che seguono per determinare se deve essere
utilizzata la funzione PCB BBR.
Disable
: La funzione PCB BBR non è utilizzata.
Enable
: La funzione PCB BBR (riconoscimento a 2 punti) è
utilizzata.
Y
1
X
2
Y
2
X
1
Secondo punto di riferimento
Origine Pattern
Primo punto di riferimento
Coordinate di riferimento
per il posizionamento
F2B47
