2OM-1842 4-34 1303-001 4. Schermata "MESSAGE.RA TE.DT" 4.1 Scheda "Feeder Message Rate" F2D21 Note (a) La scheda visualizzata avrà un aspetto diverso, in base all’opzione selezionata. (b) Ciascuna cas…
2OM-1842
4-331303-001
3.3 Scheda "EdrMng."
[21] Width
Ciascuna casella mostra la larghezza del caricatore a nastro.
[22] Tasti [All], [A Lane] and [B Lane]
Ciascuna casella mostra la data e l’ora di aggiornamento di ciascun singolo
caricatore.
2OM-1842
4-341303-001
4. Schermata "MESSAGE.RATE.DT"
4.1 Scheda "Feeder Message Rate"
F2D21
Note
(a) La scheda visualizzata avrà un aspetto diverso, in base all’opzione
selezionata.
(b) Ciascuna casella funziona come un tasto, e a ciascuna pressione dei tasti
i parametri dei dati sono elencati in ordine decrescente. La casella in alto
mostra il valore più grande degli errori. Quindi, è utile per l'analisi ed il
miglioramento della velocità di funzionamento. Quando è premuto il tasto
[Feeder No.], i numeri sono riorganizzati nel loro ordine iniziale (numeri
caricatore).
La scheda "Feeder Message Rate" è ulteriormente suddivisa in altre schede, e
ciascuna scheda mostra gli errori di gestione per caricatore su ciascuna singola
base caricatori.
Quando è premuto ciascun tasto è visualizzata la scheda corrispondente.
Grafica dello
svolgimento
4. Schermata "MESSAGE.RATE.DT"
2OM-1842
4-351303-001

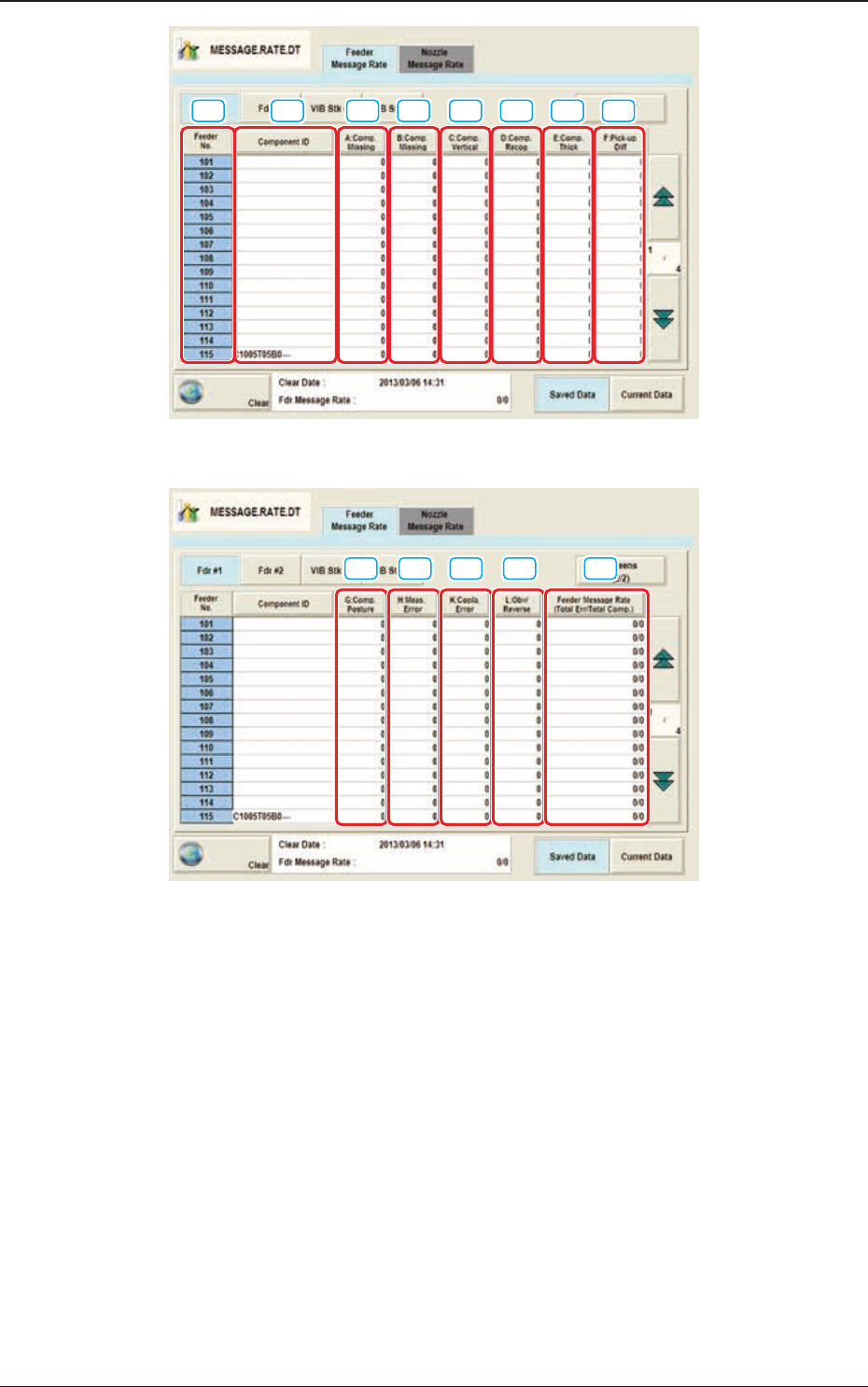

[5] [6] [7][2][1] [3] [4] [8]
Scheda "Feeder Message Rate" (1/2) F2D22
[11][10] [13][12][9]
Scheda "Feeder Message Rate" (2/2) F2D23
[1] Feeder No. (Numero di caricatore effettivo)
Sono mostrati i numeri di caricatore.
[2] Component ID
Ciascuna casella mostra gli ID di ciascun singolo caricatore.
[3] A:Comp. Missing
Ciascuna casella mostra il numero totale di componenti mancanti rilevati dal
sensore di rilevamento misura lineare per ciascun singolo caricatore.
[4] B:Comp. Missing
Ciascuna casella mostra il numero totale di componenti mancanti rilevati
tramite riconoscimento per ciascun singolo caricatore.
4.1 Scheda "Feeder Message Rate"
