7.3.3 Scheda "Library Teaching New Creation"
In questa scheda l’inserimento iniziale dei parametri è eseguito per i dati di nuova
creazione.
Quando nella schermata "COMP RCG"è premuta la scheda [Library Teaching
New Creation], è visualizzata la scheda che segue.
Note
In questa scheda è possibile inserire i parametri per "T" (spessore), "t" (spessore)
e "Ut" (spessore). Se questa impostazione non è eseguita, la procedura non passa
alla fase successiva.
Reference
Fare riferimento a "Vol. 6 Libreria componenti" per la descrizione di ciascuna
voce.
[1]
[2]
[4]
[5]
[6]
[3]
F2F47
[1] Tasto [Comp ID]
In questa casella è possibile inserire l'ID componente da creare.
Note
Inserire l'ID componente. Se questa impostazione non è eseguito, la
procedura non passa alla fase successiva.
[2] Tasto [Comment]
In questa casella è possibile inserire il commento del componente.
[3] Tasto di cambio dati input
[Shape Data]
È visualizzata la schermata di inserimento relativi alla forma.
[Control Data]
È visualizzata la schermata di inserimento relativi al controllo.
7.3 Schermata di prova "COMP RCG"
Grafica dello
svolgimento
2OM-1842
6-501303-001
[Carrier Data]
È visualizzata la schermata di inserimento relativi al trasportatore.
[4] Tasto [Fr.]
Quando è premuto questo tasto, si passa alla schermata test di riconoscimento
componenti per l’esecuzione del Test & Teaching.
Reference
Fare riferimento al paragrafo "7.3.4 Schermata "Component Recognition
Test Execution"", Capitolo 6, Vol. 2, del Manuale di Istruzioni della
macchina principale per informazioni sulla schermata "COMP RCG" e la
funzione Test & Teaching.
[5] Tasto [Return]
Quando è premuto questo tasto, si ritorna alla schermata "COMP RCG".
[6] Schermata di inserimento dati relativi alla forma
Inserire i dati relativi alla forma in questa schermata.

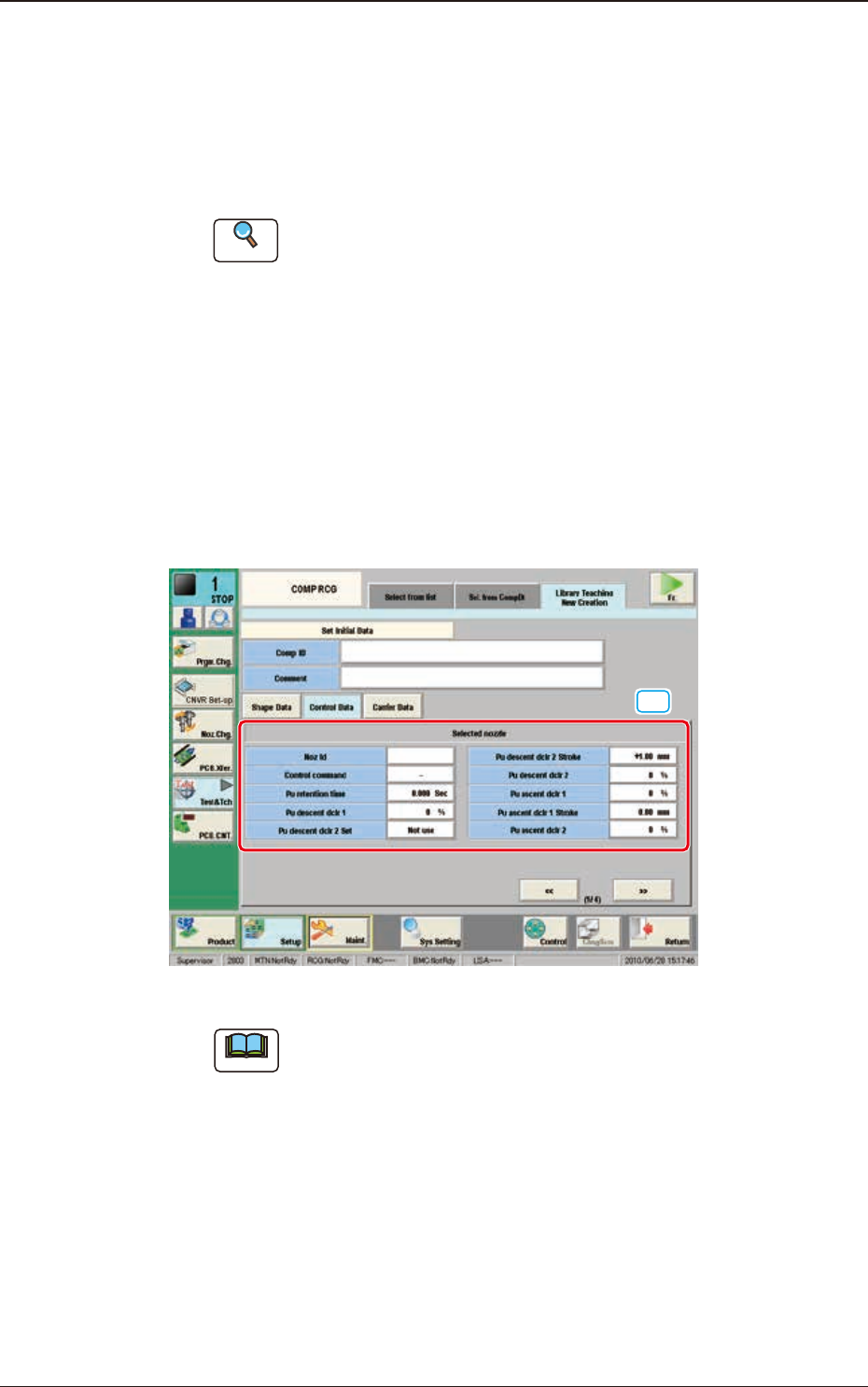

[7] Schermata di inserimento dati relativi al controllo (1/4)
[7]
Schermata di inserimento "Control Data" (1/4) per l’"Impostazione dei dati iniziali" F2F48
Note
Inserire il parametro per "Nozzle ID".
Se questa impostazione non è eseguita, la procedura non passa alla
fase successiva.
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-511303-001
[8] Schermata di inserimento dati relativi al controllo (2/4)
[8]
Schermata di inserimento "Control Data" (2/4) per l’"Impostazione dei dati iniziali" F2F49
[9] Schermata di inserimento dati relativi al controllo (3/4)
[9]
Schermata di inserimento "Control Data" (3/4) per l’"Impostazione dei dati iniziali" F2F50
