2OM-1842 6-1 1 1303-001 (5) Chiudere la copertura trasparente e premere l'interruttore di blocco della copertura. (6) Premere il tasto [Product Opn T arget Pos Movement]. Premere, entro 10 secondi, il tasto [ST AR T…
2OM-1842
6-101303-001
4.1 Raccolta dei perni di supporto PCB e Impostazione della
larghezza convogliatore
• Per il cambio manuale dei perni di supporto
I perni di supporto PCB sono utilizzati per mantenere all’altezza corretta
la supercie superiore della PCB per la stabilizzazione del posizionamento
componenti.
Se la larghezza del convogliatore non è impostata correttamente, i
perni di supporto PCB non possono essere installati correttamente.
Note
Quando devono essere posizionati componenti 0402 e 0603, è importante
garantire la planarità della PCB. Utilizzare i perni di supporto o un piastra di
supporto.
Consultare il dipartimento Marketing o Vendite di Yamaha Motor Co., Ltd. per
informazioni sulle piastre di supporto.
AVVERTENZA
Il carico di potenza ai motori, eccetera, è spento ma
l'operazione di installazione deve essere eseguita
con attenzione quando si mettono le mani all'interno
della macchina. Evitare di provocarsi lesioni alle
mani e alle dita.
Procedure

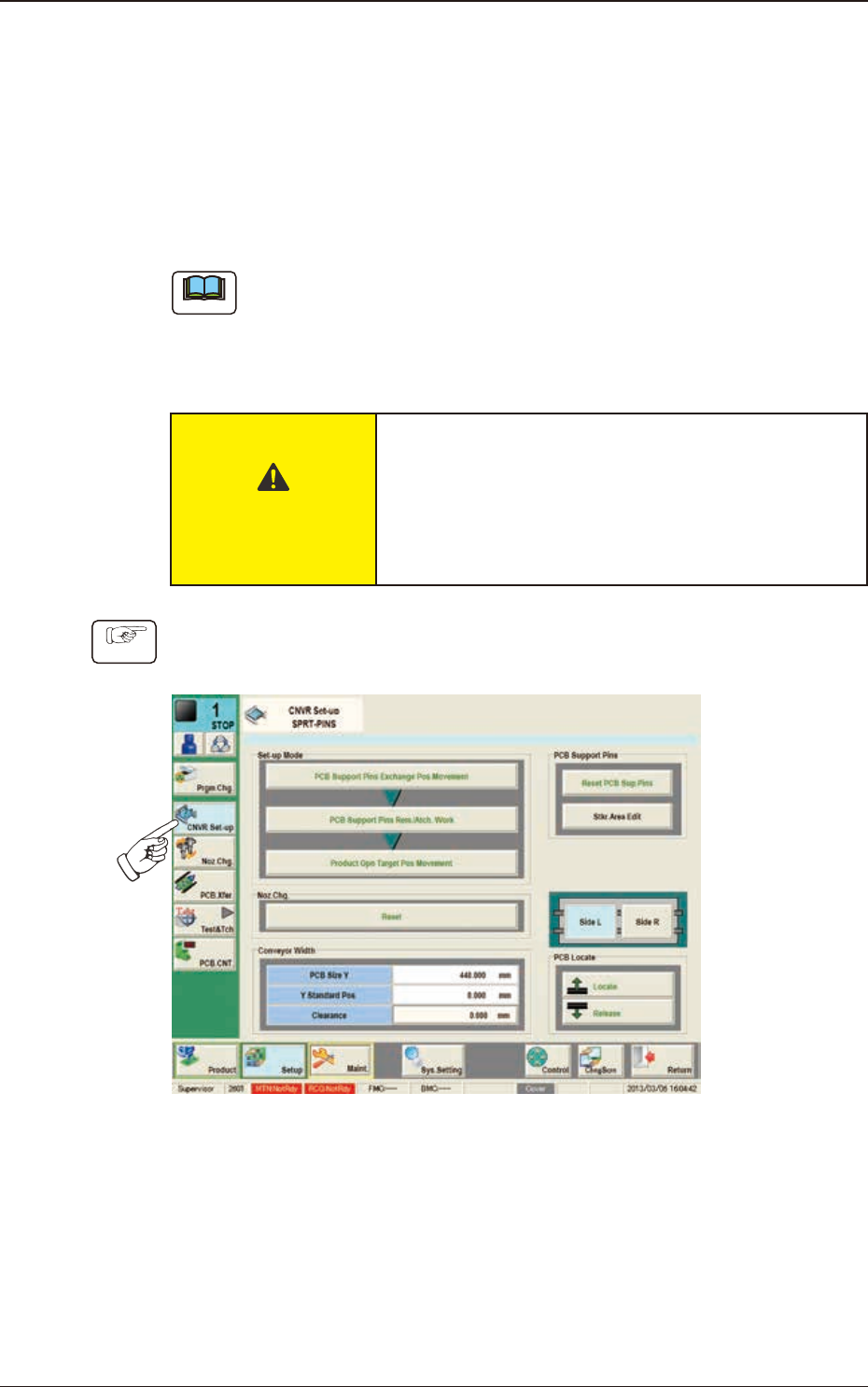

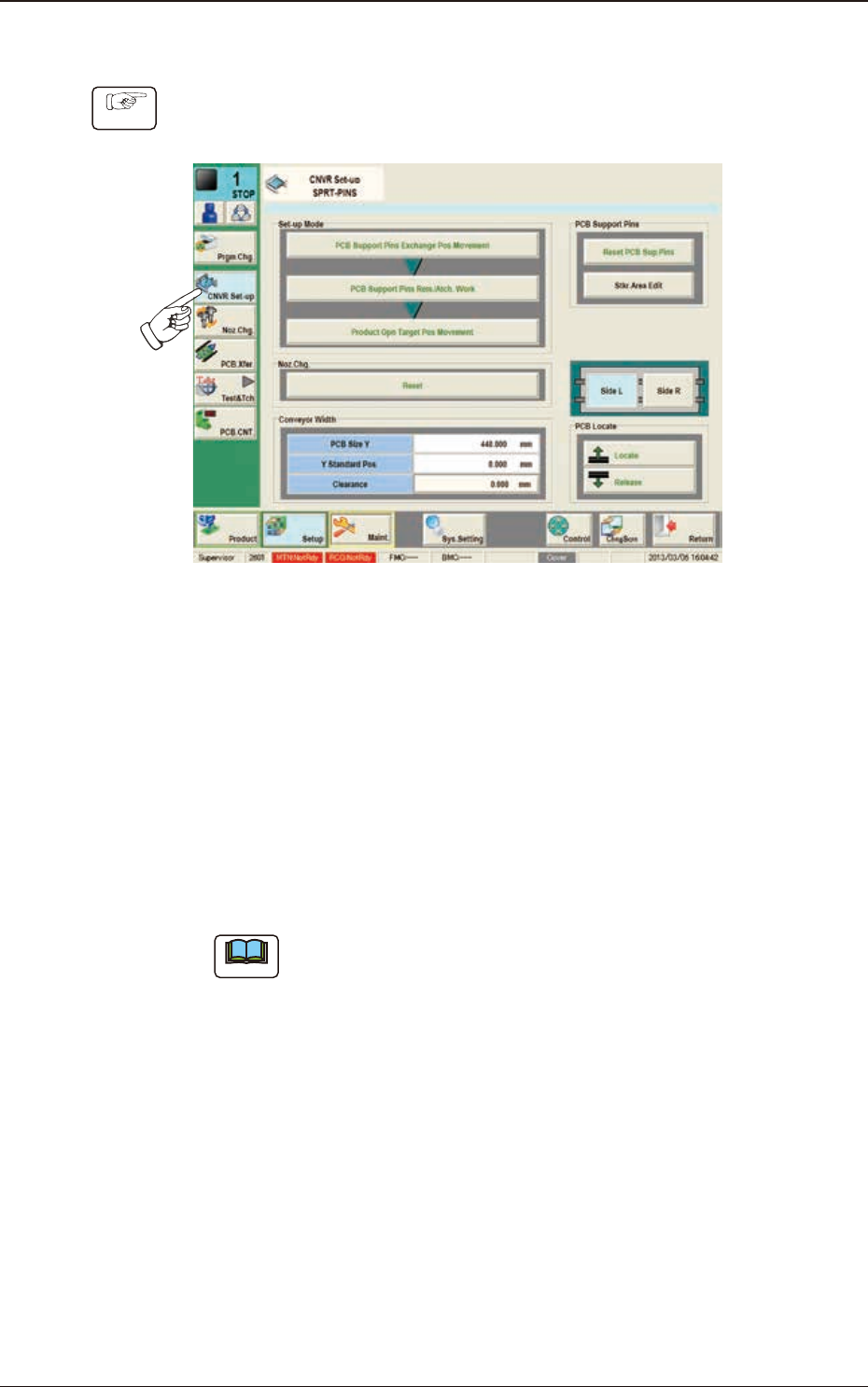

(1) Premere il tasto [Setup] nella barra menu secondario per visualizzare la
schermata "SPRT-PINS" .
F2F10
(2) Premere il tasto [PCB Support Pins Exchange Pos. Movement].
Dopodiché, premere entro 10 secondi il tasto [START] sul pannello di
comando.
(La macchina ritrae la testina e massimizza la larghezza del convogliatore.)
(3) Premere l'interruttore di blocco della copertura.
(La copertura trasparente sarà sbloccata).
(4) Aprire la copertura trasparente e rimuovere i perni di supporto.
4.1 Raccolta dei perni di supporto PCB e Impostazione della larghezza convogliatore
2OM-1842
6-111303-001
(5) Chiudere la copertura trasparente e premere l'interruttore di blocco della
copertura.
(6) Premere il tasto [Product Opn Target Pos Movement].
Premere, entro 10 secondi, il tasto [START] sul pannello di comando.
(La larghezza convogliatore è cambiata su quella appropriata per il
programma pattern selezionato.)
(7) Premere il pertinente interruttore di blocco della copertura. La lampada
dell'interruttore si spegne.
(La copertura trasparente (di tipo a sportello) è sbloccata. )
(8) Aprire la copertura trasparente (di tipo a sportello).
(9) Inserire verticalmente i perni di supporto PCB nei fori sul tavolo di supporto.
(Assicurarsi di mettere i perni di supporto PCB in modo tale che possano
supportare in modo equo la PCB.)
Notice
Non mettere la mano o oggetti pesanti sul tavolo di supporto mentre
si lavora con il tavolo di supporto. Diversamente, il tavolo di supporto
potrebbe deformarsi a causa di un carico eccessivo.
(10) Accertarsi che nessun un perno di supporto PCB, eccetera, sia è lasciato sul
tavolo di supporto. (Vericare che nessun componente o polvere, eccetera,
sia caduta nei fori del tavolo di supporto.)
(11) Chiudere la copertura trasparente (di tipo a sportello).
(12) Premere l'interruttore di blocco della copertura. La spia dell’interruttore si
accende.
(La copertura trasparente (di tipo a sportello) è bloccata.)

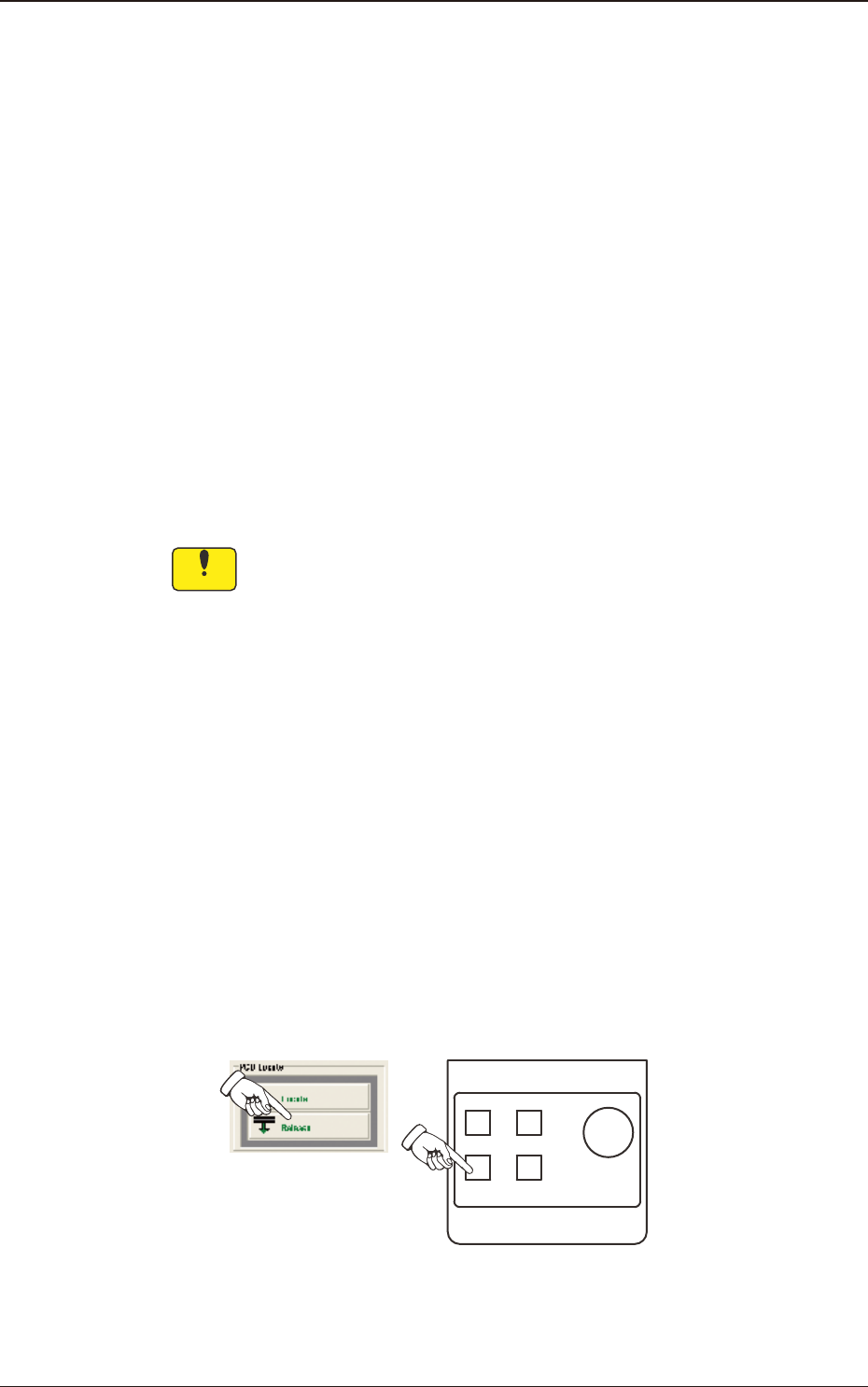

(13) Premere il tasto [Release] nel gruppo "PCB Locate".
Premere, entro 10 secondi, il tasto [START] sul pannello di comando.
(Il tavolo di supporto si abbassa.)
POWER ON
STOP
PNL CHANGE
START
F2F11
4.1 Raccolta dei perni di supporto PCB e Impostazione della larghezza convogliatore
2OM-1842
6-121303-001
• Per il cambio automatico dei perni di supporto
Procedure
(1) Premere il tasto [Setup] nella barra menu secondario per visualizzare la
schermata "SPRT-PINS" .
F2F12
(2) Premere il tasto [PCB Support Pins Exchange Pos. Movement].
Dopodiché, premere entro 10 secondi il tasto [START] sul pannello di
comando.
(La macchina ritrae la testina e massimizza la larghezza del convogliatore.)
(3) Premere il tasto [PCB Support Pins Rem./Atch. Work] e poi, entro 10
secondi, il tasto [START] sul pannello di comando.
(L'installazione o rimozione dei perni di supporto sarà eseguita
automaticamente).
Note
Quando i perni di supporto devono essere cambiati automaticamente,
preparare l'ugello (PK01) nell’alloggio ugelli.)
(4) Premere il tasto [Product Opn Target pos Movement] e poi, entro 10 secondi,
il tasto [START] sul pannello di comando.
(La larghezza convogliatore sarà modicata in base al programma pattern
selezionato).
