4.2 Scheda "Opr.Mode"
Quando è premuta la scheda [Opr.Mode] , la prima scheda che appare è "Opr.
Mode" (1° pagina).
[1]
[2]
Scheda "Opr.Mode" (1° pagina) F2A23
[1]
Scheda "Opr.Mode" (2ª Pagina) F2A24
4.2 Scheda "Opr.Mode"
Grafica dello
svolgimento
2OM-1842
1-301303-001
[1]
[2]

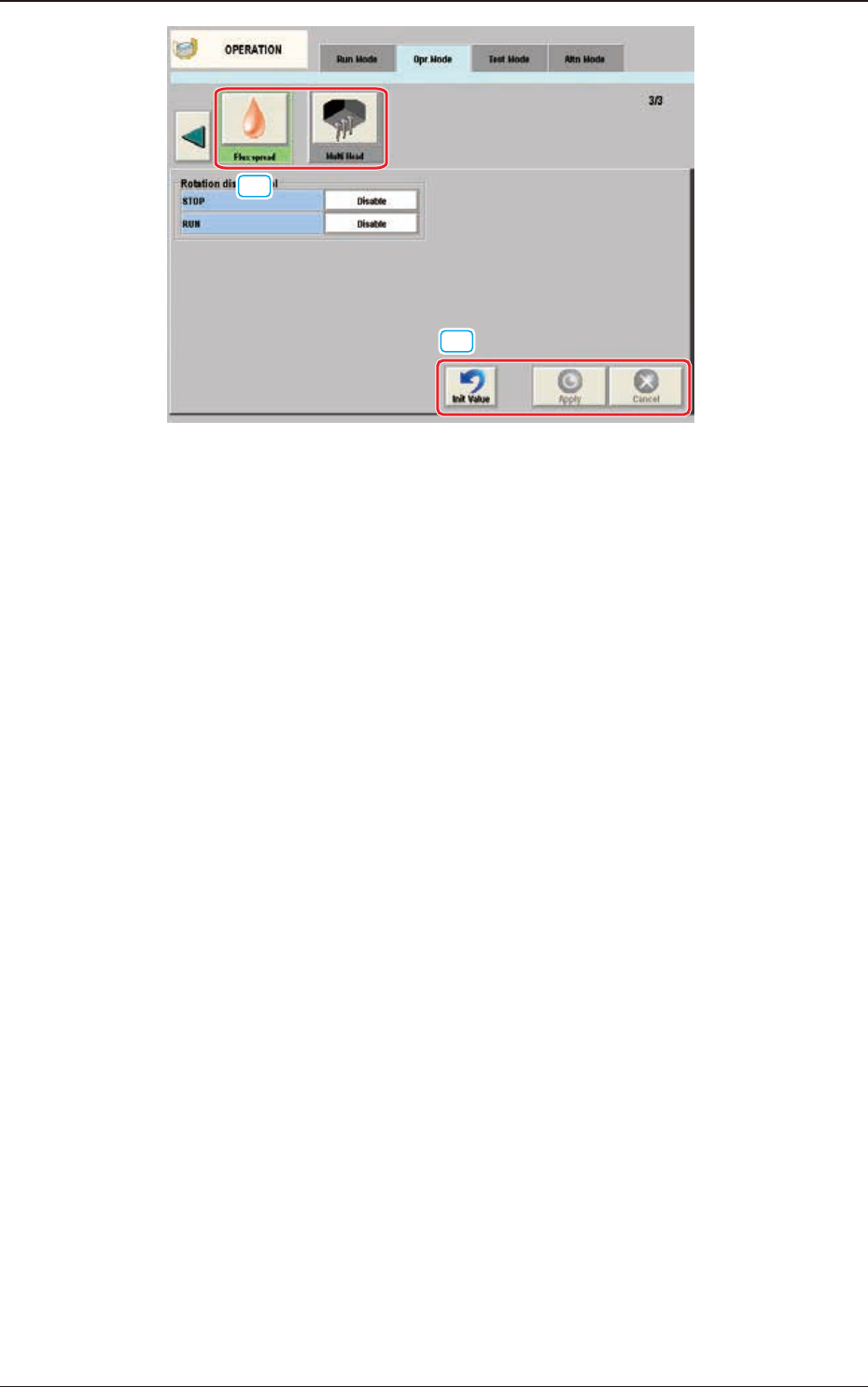

Scheda "Opr.Mode" (3° pagina) F2A25
[1] Selezione "Opr.Mode"
L'impostazione è eseguita in quest’area per il tasto selezionato.
Quando l'impostazione è stata modicata, premere il tasto [Apply] per
applicare l'impostazione.
[2] Tasto Common
Tasto [Init Value]
Quando è premuto questo tasto, i parametri di condizione impostati sono
riportati sui valori iniziali.
Tasto [Apply]
Quando è premuto questo tasto, è applicata l'impostazione modicata.
Tasto [Cancel]
Quando è premuto questo tasto l'impostazione modicata è riportata a quella
precedente la modica.
4.2 Scheda "Opr.Mode"
2OM-1842
1-311303-001
4.2.1 Recog Display
Quando è premuto il tasto [Recog Display] sulla scheda "Opr.Mode" è visualizzata
la schermata che segue.

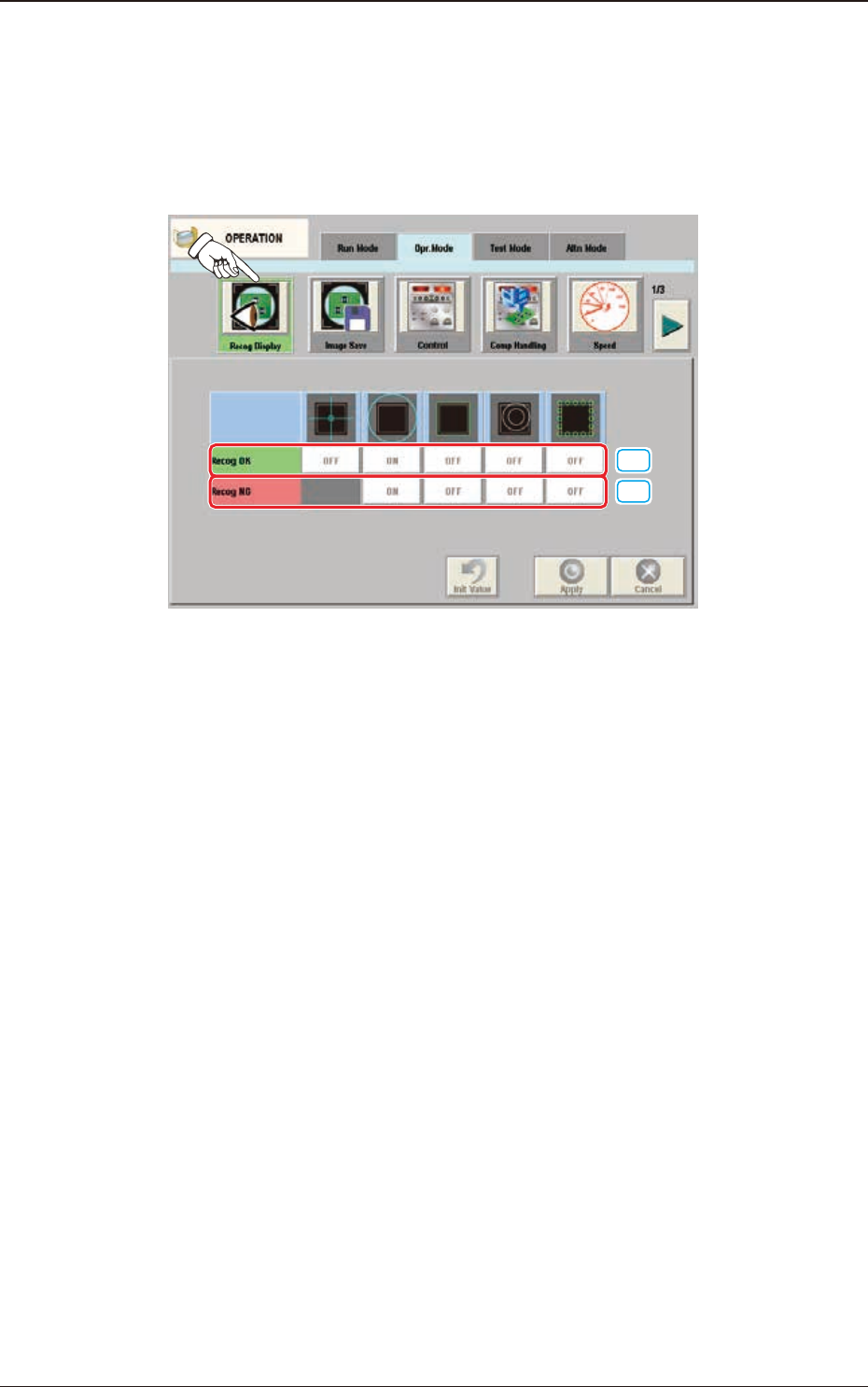

In questa schermata è eseguita l’impostazione della visualizzazione graca quando
sono visualizzati i risultati del riconoscimento.
[1]
[2]
F2A26
[1] Recog OK
Quando i risultati del riconoscimento sono normali, è visualizzata la graca
delle voci per le quali l'impostazione è stata congurata su "ON" utilizzando
i tasti che seguono.
Tasto [Cross]
Quando è selezionato questo tasto, è visualizzato un mirino al centro
dell'oggetto riconosciuto.
Tasto [Circle]
Quando è selezionato questo tasto, è visualizzato un cerchio al centro
dell'oggetto riconosciuto.
Tasto [Outside]
Quando è selezionato questo tasto, è visualizzata la sagoma dell'oggetto
riconosciuto.
Tasto [Nozzle Outside]
Quando è selezionato questo tasto, è visualizzata la sagoma dell’ugello di
aspirazione che è stato utilizzato per riconoscere un componente.
Tasto [Detect Pos]
Quando è selezionato questo tasto, è visualizzata l'area di rilevamento,
l’angolo rilevato o la posizione del bordo.
4.2 Scheda "Opr.Mode"
