2OM-1842 2-56 (G01_01) Un Selezionare una delle schede che seguono (gruppi di dati di posizionamento) in un programma pattern. U01 : Gruppo dati primo posizionamento U02 : Gruppo dati secondo posizionamento ↓ Un : Posson…
2OM-1842
2-55
[2] Tasto [Edit]
Quando è premuto questo tasto, i P-Data o i O-Data sono modicati.
Quando i dati da modicare sono selezionati ed è premuto il tasto [Edit], è
visualizzata la schermata "Data Setting".

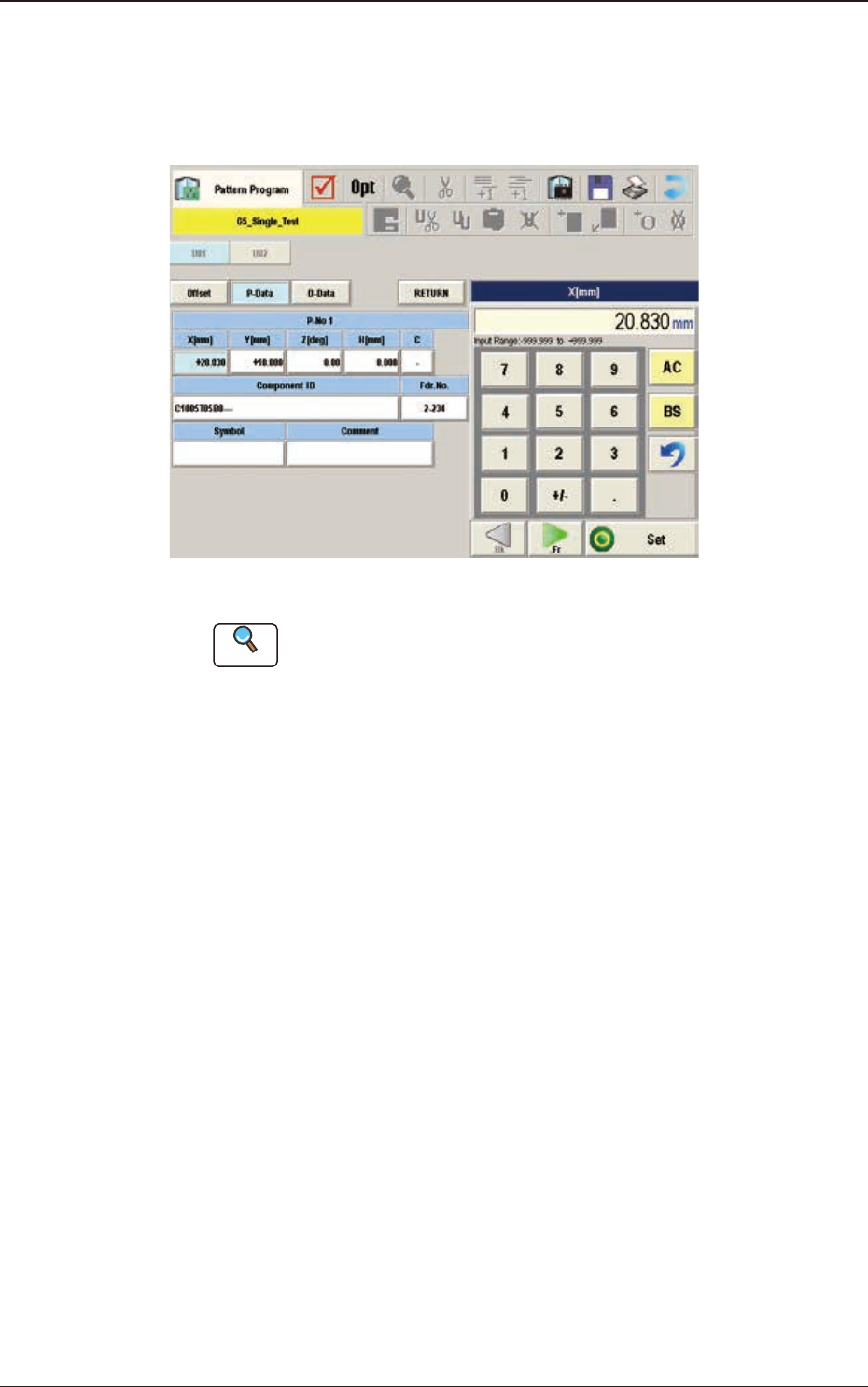

F2B44
Reference
Fare riferimento a (G03) o (G04) per ciascun elemento da impostare.
[3] Tasto Placement Data Group Select
Utilizzando questo tasto è possibile selezionare il gruppo di dati di
posizionamento.
[4] Tasto Placement Data Select
Utilizzando questo tasto è possibile selezionare i dati di posizionamento.
1303-001
3.7 Placement
2OM-1842
2-56
(G01_01)
Un
Selezionare una delle schede che seguono (gruppi di dati di posizionamento)
in un programma pattern.
U01
: Gruppo dati primo posizionamento
U02
: Gruppo dati secondo posizionamento
↓
Un
: Possono essere specicati no a 99 gruppi di dati posizionamento.
U02
U01
Coordinate di riferimento
per il posizionamento
Punti di riferimento
F2B45
Note
(a) Di norma, utilizzare "U01".
(b) I dati Operation e Feeder Location sono usati comunemente.
1303-001
3.7 Placement
2OM-1842
2-57
(G02) Offset
Quando nella schermata "Placement" è premuto il tasto [Offset]è visualizzata
la scheda che segue.
F2B46
(G02_01)
Unit Control
Selezionare una delle opzioni che seguono per determinare se devono essere
utilizzati i dati di posizionamento selezionati.
Di norma, selezionare "Placement".
Placement
: I dati di posizionamento dell'unità (gruppo)
selezionata diventano validi.
Bypass
: I dati di posizionamento dell'unità (gruppo)
selezionata diventano non validi.
1303-001
3.7 Placement
Grafica dello
svolgimento
