2OM-1842 6-82 (2) Accertarsi che il componente si trovi all’interno del cerchio giallo (cornice). Quando si trova all’interno del cerchio, premere il tasto [Y es]. Diversamente, premere il tasto [No]. F2F88 (3) Dopo aver…
2OM-1842
6-81
7.3.7.2 Componenti senza conduttore - Reti di resistori
Procedure
(1) Selezionare, in questo ordine, [Leadless] e [Deformed].
F2F86
F2F87
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-82
(2) Accertarsi che il componente si trovi all’interno del cerchio giallo (cornice).
Quando si trova all’interno del cerchio, premere il tasto [Yes]. Diversamente,
premere il tasto [No].
F2F88
(3) Dopo aver fatto clic in alto a sinistra sull'immagine componente, fare clic in
basso a destra per collocare l'intera immagine del componente all'interno di
una cornice.
F2F89
(4) Assicurarsi che l'intera immagine si trovi all’interno della cornice, quindi
premere il tasto [Fixed].
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-83

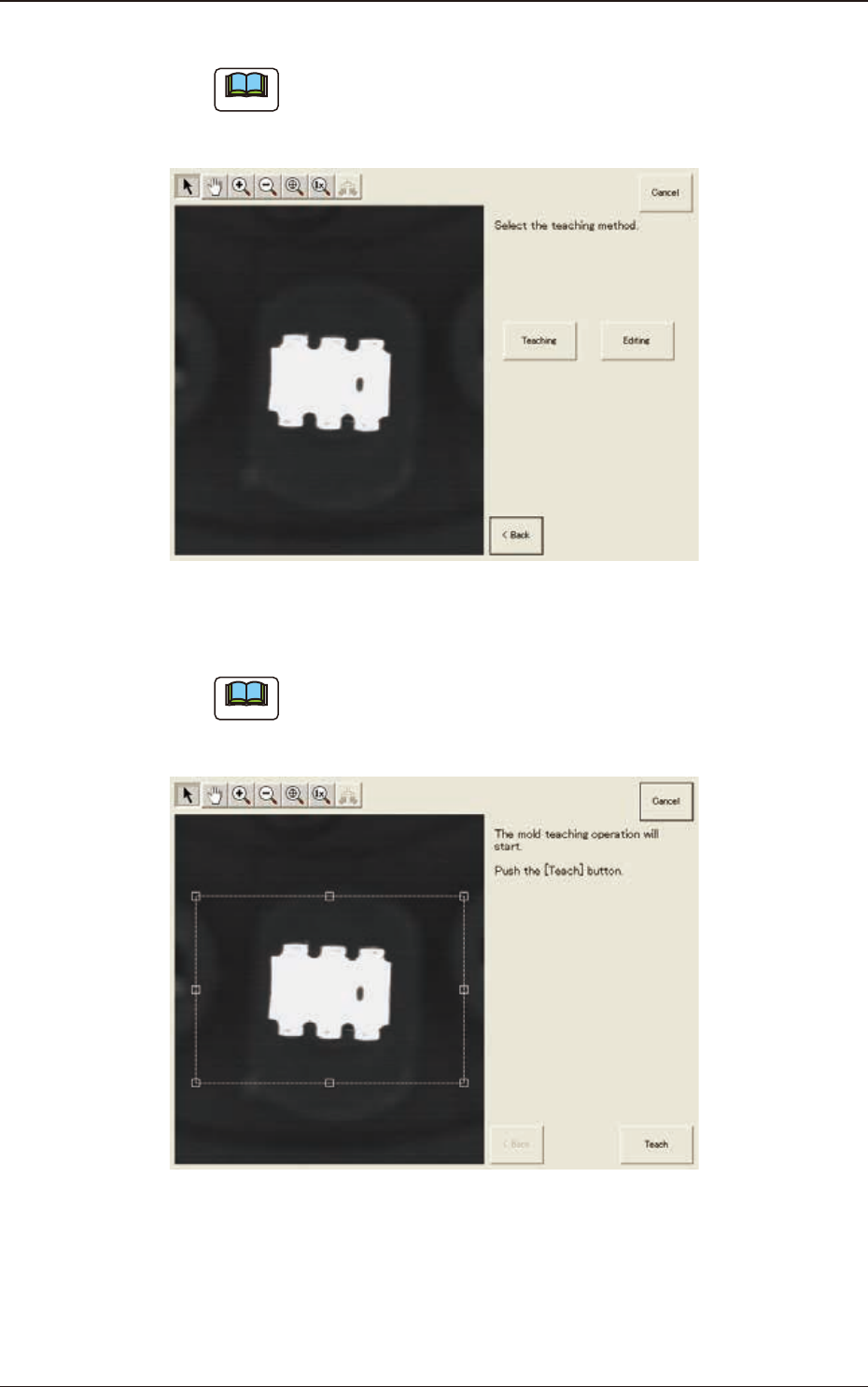

(5) Premere il tasto [Teaching] per selezionare il metodo di apprendimento.
Note
Quando è selezionato il tasto [Editing], la modica è eseguita sulla base
dei dati campione. Premere il tasto [Complete] per tornare alla schermata
apprendimento libreria componenti.
F2F90
(6) Premere il tasto [Teach] avviare l’apprendimento dello stampo.
Note
Assicurarsi che l'immagine del componente si trovi all’interno della
cornice tratteggiata. Se il componente è fuori della cornice, regolare di
nuovo.
F2F91
1303-001
7.3 Schermata di prova "COMP RCG"
