Others
È mostrato l’intervallo di congurazione, cambio di programma pattern
o sospensione macchina.
[13] Test mode time
È mostrato l’intervallo durante il quale è stato eseguito il test in base ai
parametri della modalità di prova.
Note
È incluso l’intervallo "Warm-up run time".
[14] Warm-up run time
Il tempo di funzionamento è conteggiato quando la macchina funziona nelle
condizioni che seguono.
•
"TEST PATTERN" è abilitato nella scheda "4.3 Test Mode"
del Capitolo 1.
• È selezionata la casella "PCB Transfer Dsbl.".
(Stato in cui nessuna PCB è introdotta o espulsa)
[15]

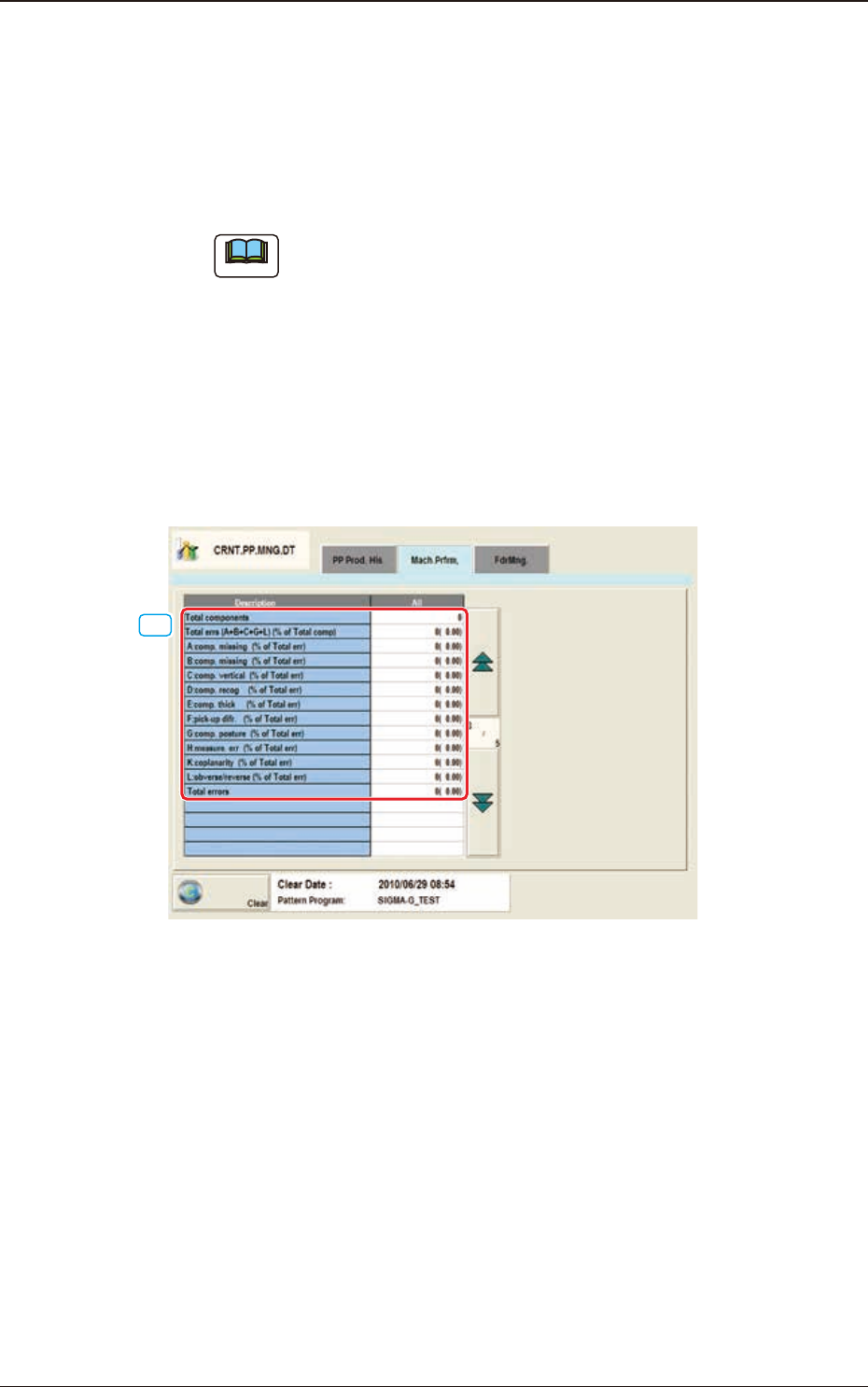

Scheda "Mach.Prfrm," (3/5) F2C17
[15] Total errs (A+B+C+G+L)/Total cmp ([%])
È mostrato il numero totale di errori di prelievo, di componenti da prelevare,
e la percentuale di componenti prelevati per il numero totale di errori di
prelievo.
A:comp.missing (% of Total err)
È mostrato il numero di errori mancanza componenti rilevati dal sensore di
rilevamento misura lineare, e la percentuale di errori mancanza componenti
per il numero totale di errori prelievo.
3.2 Scheda "Mach.Prfrm"
2OM-1842
4-271303-001
B:comp. missing (% of Total err)
È mostrato il numero di errori mancanza componenti rilevati dal
riconoscimento, e la percentuale di errori mancanza componenti per il
numero totale di errori prelievo.
C:comp. vertical (% of Total err)
È mostrato il numero di errori componenti verticali rilevati dal sensore di
rilevamento misura lineare, e la percentuale di errori mancanza componenti
per il numero totale di errori prelievo.
D:comp. recog (% of Total err)
È mostrato il numero di errori rilevati dal riconoscimento, e la percentuale di
errori per il numero totale di errori prelievo.
E:comp. thick (% of Total err)
È mostrata la percentuale di errori spessore componente rilevati dal sensore
di rilevamento misura lineare per numero totale di errori prelievo.
F:pick-up diff. (% of Total err)
È mostrato il numero di errori di differenza di prelievo rilevati dal
riconoscimento, e la percentuale di errori per il numero totale di errori
prelievo.
G:comp. posture (% of Total err)
È mostrato il numero di errori di componenti invertiti ed errori di giudizio
polarità rilevati dal riconoscimento, e la percentuale di errori per il numero
totale di errori prelievo.
H:measur. err (% of Total err)
È mostrata la percentuale di errori di misurazione in base agli errori totali.
K:coplanarity (% of Total err)
È mostrato l'errore rilevato mentre è installata l'unità opzionale.
L:obverse / reverse (% of Total err)
In questa casella è mostrata la percentuale di errori di giudizio anteriore/
posteriore utilizzando la misura lineare per il totale di prelievi.
3.2 Scheda "Mach.Prfrm"
2OM-1842
4-281303-001
Total errors
È mostrato il numero totale di errori di gestione dei componenti.
[16]

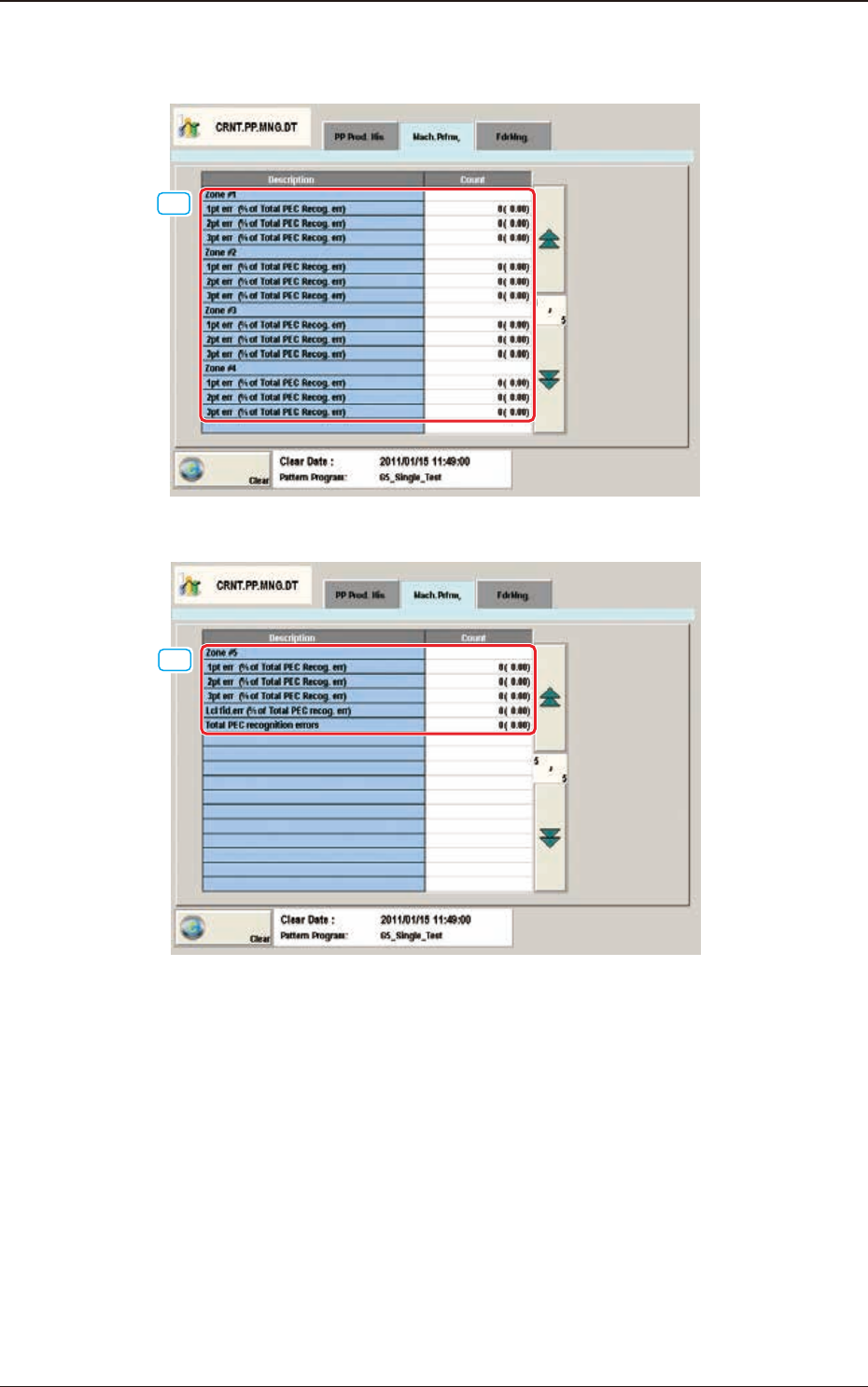

Scheda "Mach.Prfrm," (4/5) F2D18
[16]
"Mach.Prfrm," Scheda (5/5) F2D19
[16] Zone #1 a #5
1pt err (% of Total PPEC Recog. err)
È mostrato il numero totale di errori rilevati sul primo punto di riferimento
e la percentuale degli errori rilevati per il numero totale di tutti gli errori
rilevati dalla funzione di riconoscimento PEC.
2pt err (% of Total PPEC Recog. err)
È mostrato il numero totale di errori rilevati sul secondo punto di riferimento
e la percentuale degli errori rilevati per il numero totale di tutti gli errori
rilevati dalla funzione di riconoscimento PEC.
3.2 Scheda "Mach.Prfrm"
