2OM-1842 6-95 1303-001 7.4 Schermata di prova "PEC RCG" Questa schermata permette all'operatore di eseguire il test riconoscimento marcatura di riconoscimento PEC. [1] [2] [3] [4] [5] [6] [7] [9] [10] [8] …
2OM-1842
6-94
7.3.8 Uscita dall’apprendimento libreria dati
Quando nella schermata della procedura guidata "Create Teach" è premuto il tasto
[Complete], è visualizzata di nuovo la schermata "COMPONENT LIBRARY"
(apprendimento).
(1/2) F2F111
(2/2) F2F112
Premendo il tasto [Recog] è possibile eseguire il test di riconoscimento per la
libreria componenti creata.
Premendo il tasto [Edit] è possibile modicare di nuovo i dati della libreria
componenti creata.
Quando l'apprendimento deve essere terminato, premere il tasto [Dscd] o [Collect.]
per depositare o prelevare il componente, quindi premere il tasto [Return].
È visualizzata la schermata di dialogo di conferma salvataggio dei dati.
Quando i dati della libreria componenti creati devono essere salvati nella libreria
test, premere il tasto [Yes], quando non devono essere salvati, premere il tasto [No].
1303-001
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-951303-001
7.4 Schermata di prova "PEC RCG"
Questa schermata permette all'operatore di eseguire il test riconoscimento
marcatura di riconoscimento PEC.
[1]
[2]
[3] [4]
[5]
[6]
[7]
[9] [10]
[8]
[11]
F2F113
[1] Tasto [Select block]
I tasti che mostrano ciascun blocco sono visualizzati utilizzando immagini.
Utilizzando uno di questi tasti, è selezionato il blocco da utilizzare per il test
di riconoscimento PEC.
[2] Tasto [Crnt. PP. Set Data]
Quando è premuto questo tasto, è visualizzata la schermata [Set Data (Crnt.
PP.)].
F2F114
Quando si seleziona [Zone n] per "Zone Choice", per la posizione di
riconoscimento complessivo, ed è selezionato il tasto [#n] e quindi è premuto
il tasto [OK], sono impostati i dati di posizione ed il codice marcatura di
riconoscimento PEC.
I dati impostati sono visualizzati nelle caselle Mark Pos X, Y della schermata
"Setup Pos Move" e della schermata "Recognized Data Setting".
Grafica dello
svolgimento
7.4 Schermata di prova "PEC RCG"
2OM-1842
6-961303-001

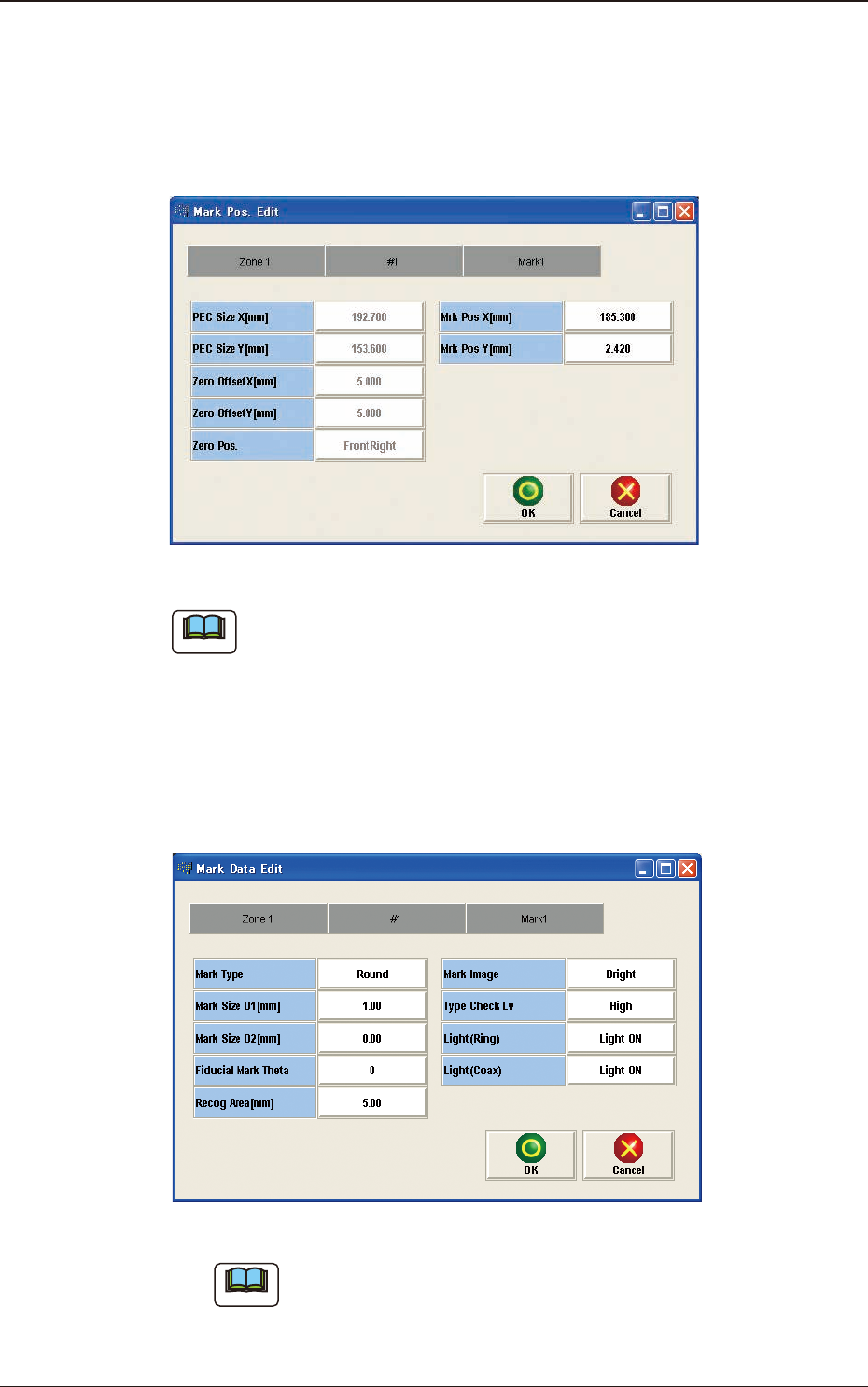

[3] Tasto [Mark Pos Edit]
Utilizzando questo tasto è possibile congurare la posizione della marcatura
di riconoscimento PEC.
Ciascun elemento è mostrato come un tasto e quando è premuto ciascun tasto
è visualizzata la schermata con il corrispondente set di dati.
F2F115
Note
(a) Quando il programma pattern è stato impostato, i parametri di [PEC
Size X[mm]], [PEC Size Y[mm]] e [Y arrange Pos] sono impostati
automaticamente.
(b) Quando le impostazioni sono state eseguite nella schermata "Cmt PP Data
Setting", [Mrk Pos X[mm]] e [Mark Pos Y[mm]] sono già stati congurati.
[4] Tasto [Mark Data Edit]
Premere ciascun tasto per impostare la marcatura di riconoscimento PEC.
F2F116
Note
Quando le impostazioni sono state eseguite nella schermata "Cmt PP Data
Setting", i dati marcatura di riconoscimento PEC sono già stati congurati.
7.4 Schermata di prova "PEC RCG"
