1.2.4 Rinomina dell’ID componente
Procedure
(1) Selezionare l'ID componente da rinominare.
(L'ID componente selezionato diventa di colore blu, indicando che è
selezionato.)

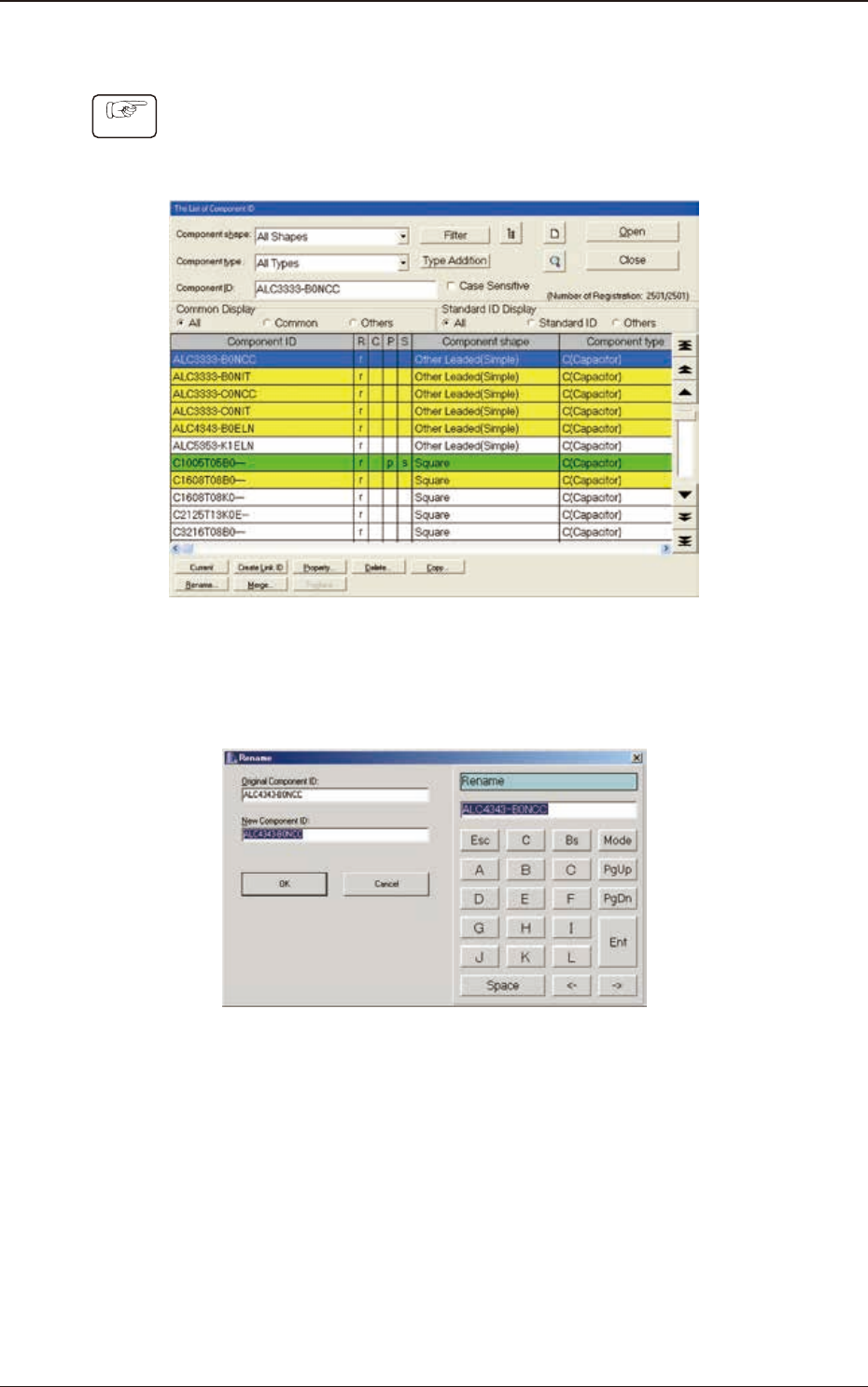

F2C6
(2) Premere il tasto [Rename...].
(Si apre la schermata di dialogo "Rename".)
F2C7
(3) Nella casella "New Component ID", inserire un nuovo nome ID componente,
quindi premere il tasto [OK].
(Il nome dell'ID componente originale è modicato con quello nuovo)
1.2 Operazioni di base nella schermata "Selection of component ID"
2OM-1842
3-91303-001
1.2.5 Creazione del collegamento ID
Procedure
(1) Selezionare l'ID componente come ID componente originale prima del
collegamento.
(L'ID componente selezionato diventa di colore blu, indicando che è
selezionato.)

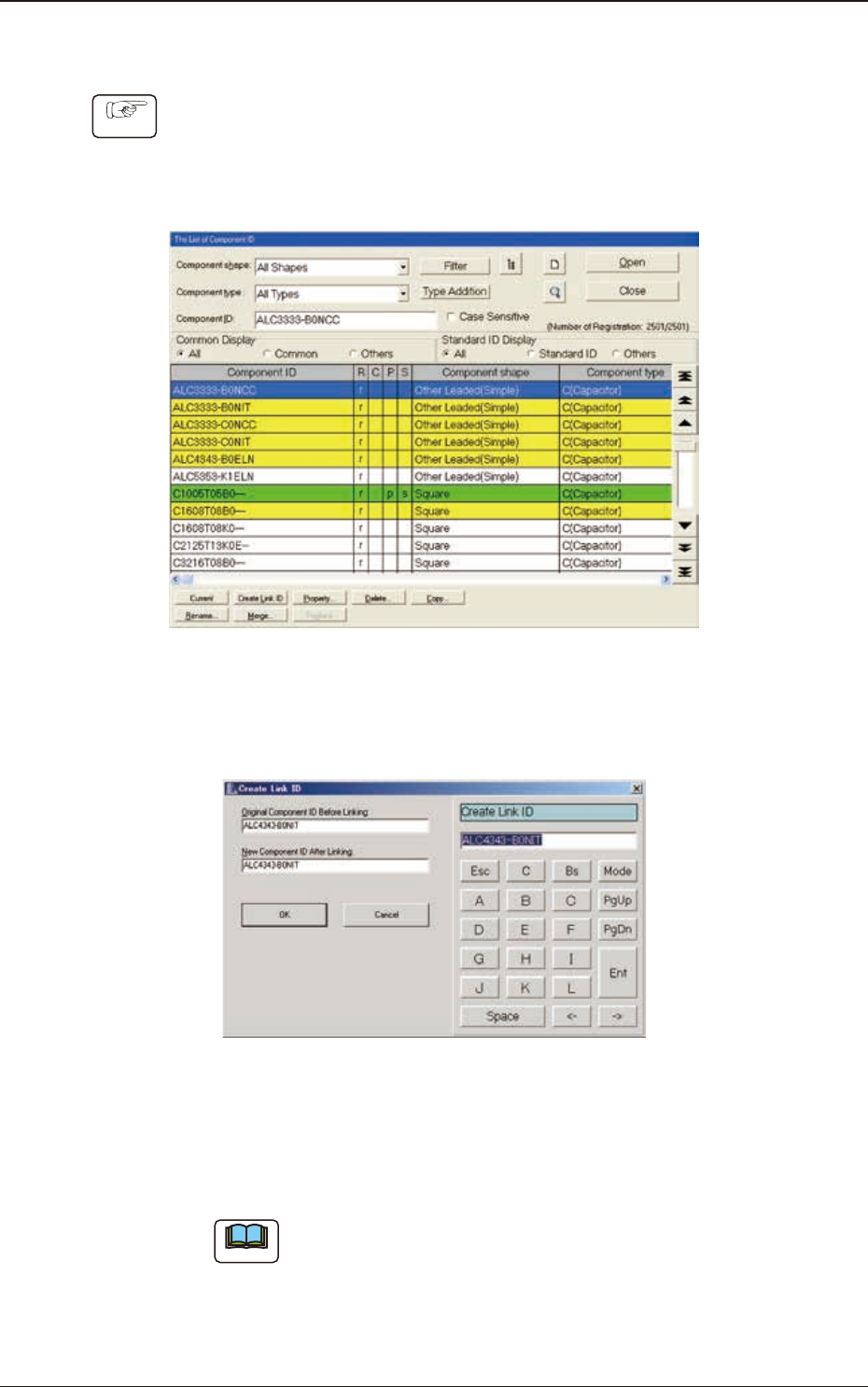

F2C8
(2) Premere il tasto [Create Link ID].
(Si apre la schermata di dialogo "Create Link ID".)
F2C9
(3) Nella casella "New Component ID After Linking", inserire un nuovo nome
collegamento ID, quindi premere il tasto [OK].
(È creato un nuovo collegamento ID.)
Note
Creare un collegamento ID signica dare un nuovo nome all'ID
componente originale prima del collegamento, mantenendo intatti i dati
dell'ID componente originale.
Per l'applicazione, può essere utilizzato per un condensatore della stessa
forma di un altro ma di capacità diversa.
1.2 Operazioni di base nella schermata "Selection of component ID"
2OM-1842
3-101303-001
1.2.6 Unione dell’ID componente
Procedure
(1) Selezionare l'ID componente root voluto.
(L'ID componente selezionato diventa di colore blu, indicando che è
selezionato.)

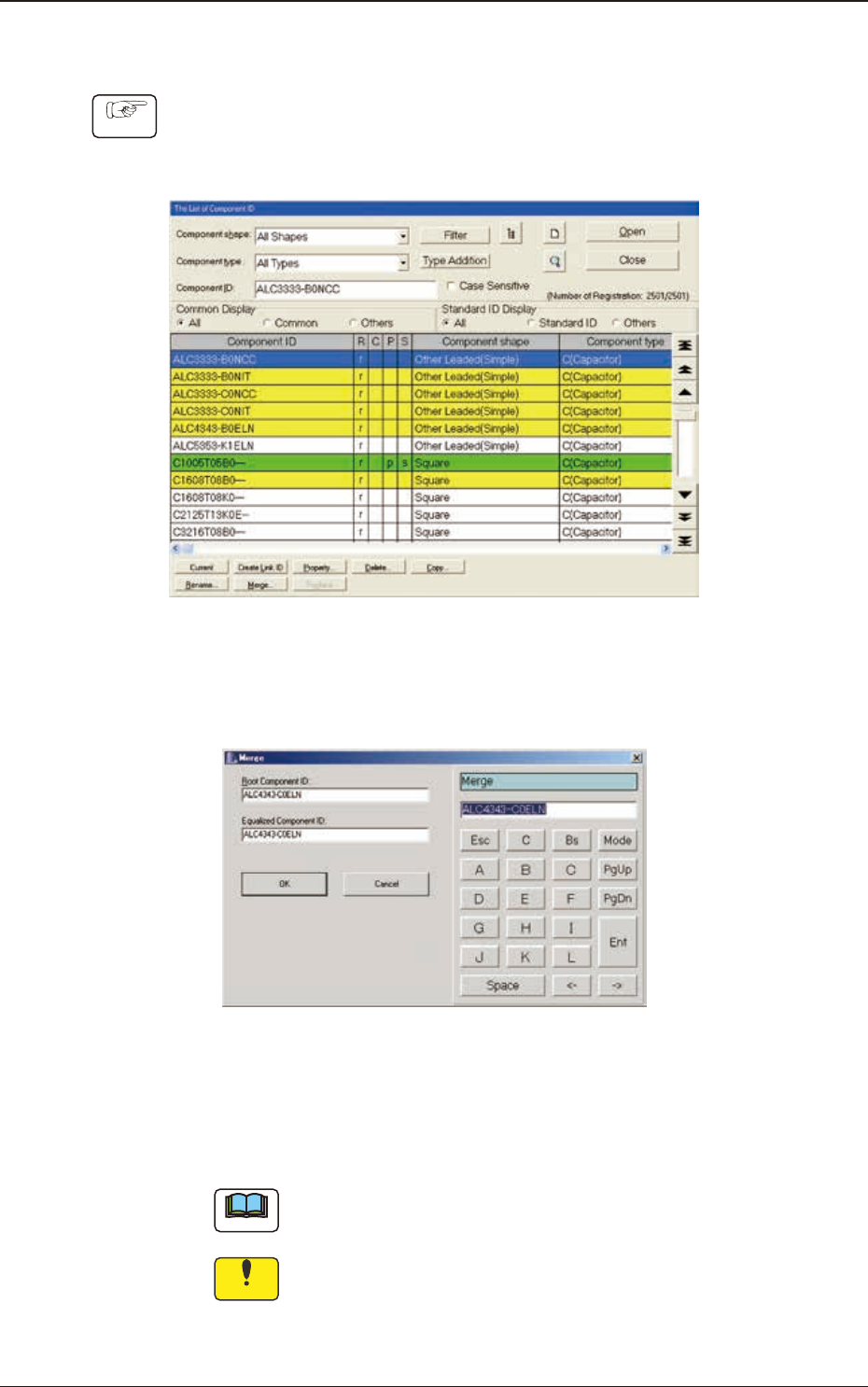

F2C10
(2) Premere il tasto [Merge...].
(Si apre la schermata di dialogo "Merge".)
F2C11
(3) Inserire il nome dell’ID componente da unire nella casella "Equalized
Component ID:" quindi premere il tasto [OK].
(L'ID componente è unito.)
Note
La funzione di unione permette di impostare un ID componente registrato
come collegamento ID per un altro componente root.
Notice
Le informazioni sull’ID componente (dati della libreria componenti)
da unire diventano uguali alle informazioni sull’ID componente root
(dati della libreria dei componenti).
