2OM-1842 2-47 1303-001 (D03_01) T ransportation speed SET Common : Quando è selezionata questa voce la velocità di trasferimento è impostata in comune sulle macchine della linea. Individual : Quando è selezionata questa …
2OM-1842
2-46

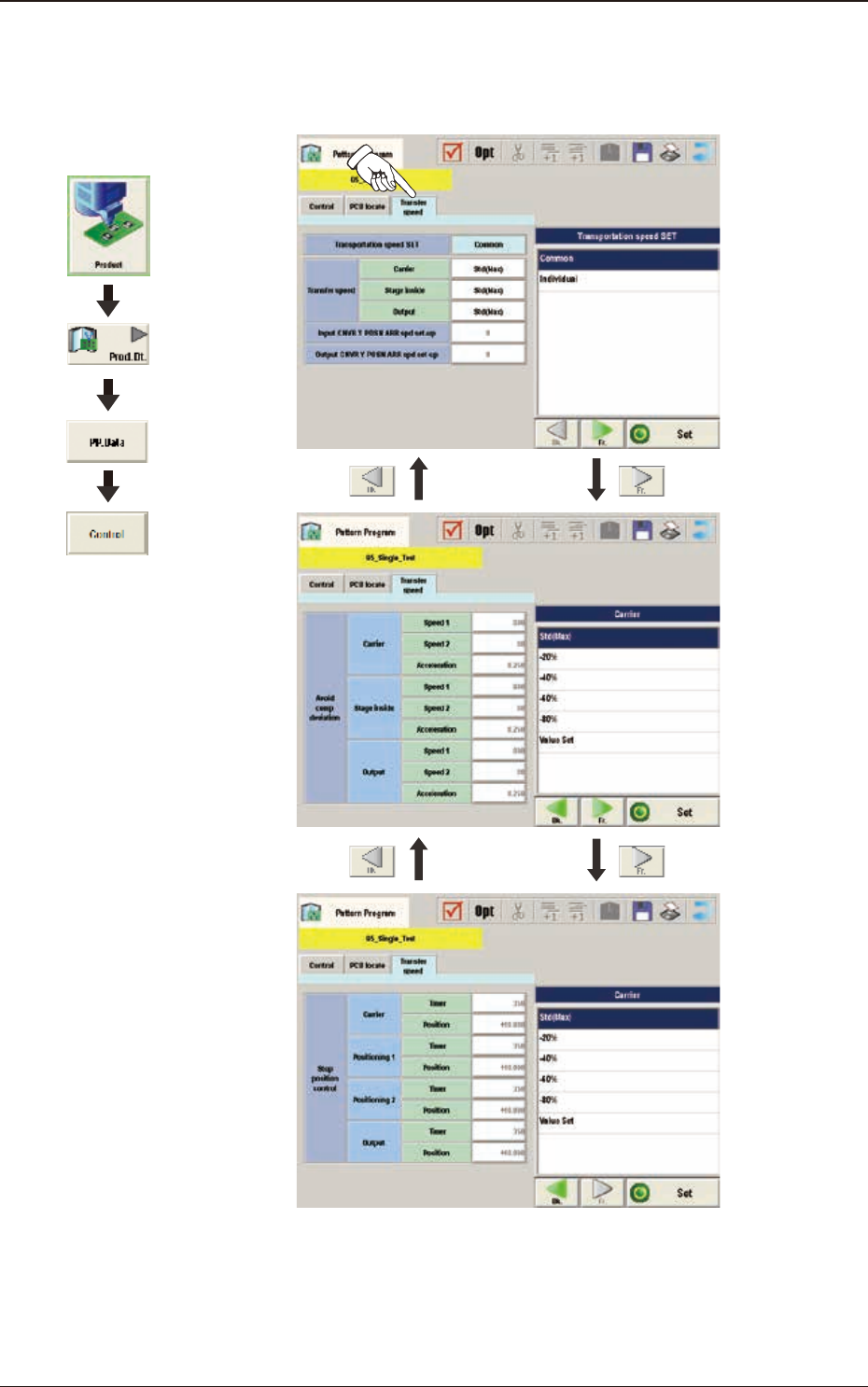

(D03) Dati Transfer Speed
Quando si preme la scheda [Transfer Speed] nella schermata "Control", è
visualizzata la scheda che segue.
F2B39
1303-001
3.4 Control
Grafica dello
svolgimento
2OM-1842
2-471303-001
(D03_01)
Transportation speed SET
Common :
Quando è selezionata questa voce la velocità di trasferimento è
impostata in comune sulle macchine della linea.
Individual :
Quando è selezionata questa voce la velocità di trasferimento è
impostata individualmente per ciascuna macchina della linea.
(D03_02)
Transfer speed
Carrier, Stage inside, Output
Selezionare la velocità di trasferimento PCB tra le voci che seguono.
Std(Max)
: Quando è selezionata questa voce la PCB è trasferita alla
velocità standard.
-20%
: Quando è selezionata questa voce la PCB è trasferita a una
velocità inferiore del 20% rispetto a quella standard.
-40%
: Quando è selezionata questa voce la PCB è trasferita a una
velocità inferiore del 40% rispetto a quella standard.
-60%
: Quando è selezionata questa voce la PCB è trasferita a una
velocità inferiore del 60% rispetto a quella standard.
-80%
: Quando è selezionata questa voce la PCB è trasferita a una
velocità inferiore del 80% rispetto a quella standard.
Value Set
: Quando è selezionata questa voce ciascun livello di velocità
è impostato liberamente per il trasferimento PCB.
(D03_03)
Input CNVR Y POSN ARR spd set-up
Permette di impostare il tasso di riduzione velocità di regolazione posizione
Y del convogliatore di ingresso.
(D03_04)
Output CNVR Y POSN ARR spd set-up
Permette di impostare il tasso di riduzione velocità di regolazione posizione
Y del convogliatore di uscita.
3.4 Control
2OM-1842
2-481303-001
(D03_05)
Avoid comp deviation
Carrier, Stage inside, Output
Le voci che seguono sono impostate per "Reload", "Stage Inside" e"
Discharge".
Speed 1 [mm/sec]
La PCB è trasferita alla velocità specicata.
Speed 2 [mm/sec]
La PCB trasferita alla velocità 1, è rilevata utilizzando il sensore di
riduzione velocità, e la velocità è ridotta alla velocità 2 ("Speed 2")
specicata in questa casella.
Acceleration [G]
In questa casella è possibile impostare l'accelerazione per raggiungere la
velocità specicata in "Speed 1"
(D03_06)
Stop position control
Carrier, Positioning 1, Positioning 2, Output
Le voci che seguono sono impostate per "Reload", "Positioning 1", "Center",
"Positioning 2" e "Discharge".
Timer [msec]
In questa casella è possibile impostare l’intervallo che PCB rilevata,
utilizzando il sensore di riduzione velocità, impiega per raggiungere la
velocità ridotta specicata in "Speed 2".
•
Initial Value: 350 [msec]
Position [mm]:
In questa casella è possibile impostare la distanza dalla posizione della
PCB rilevata utilizzando il sensore di arresto alla in posizione di arresto
PCB.
3.4 Control
