7.3 Schermata di prova "COMP RCG"
La scheda corrispondente permette all'operatore di vericare che il componente
assegnato nel Test ID sia riconosciuto normalmente.
F2F44

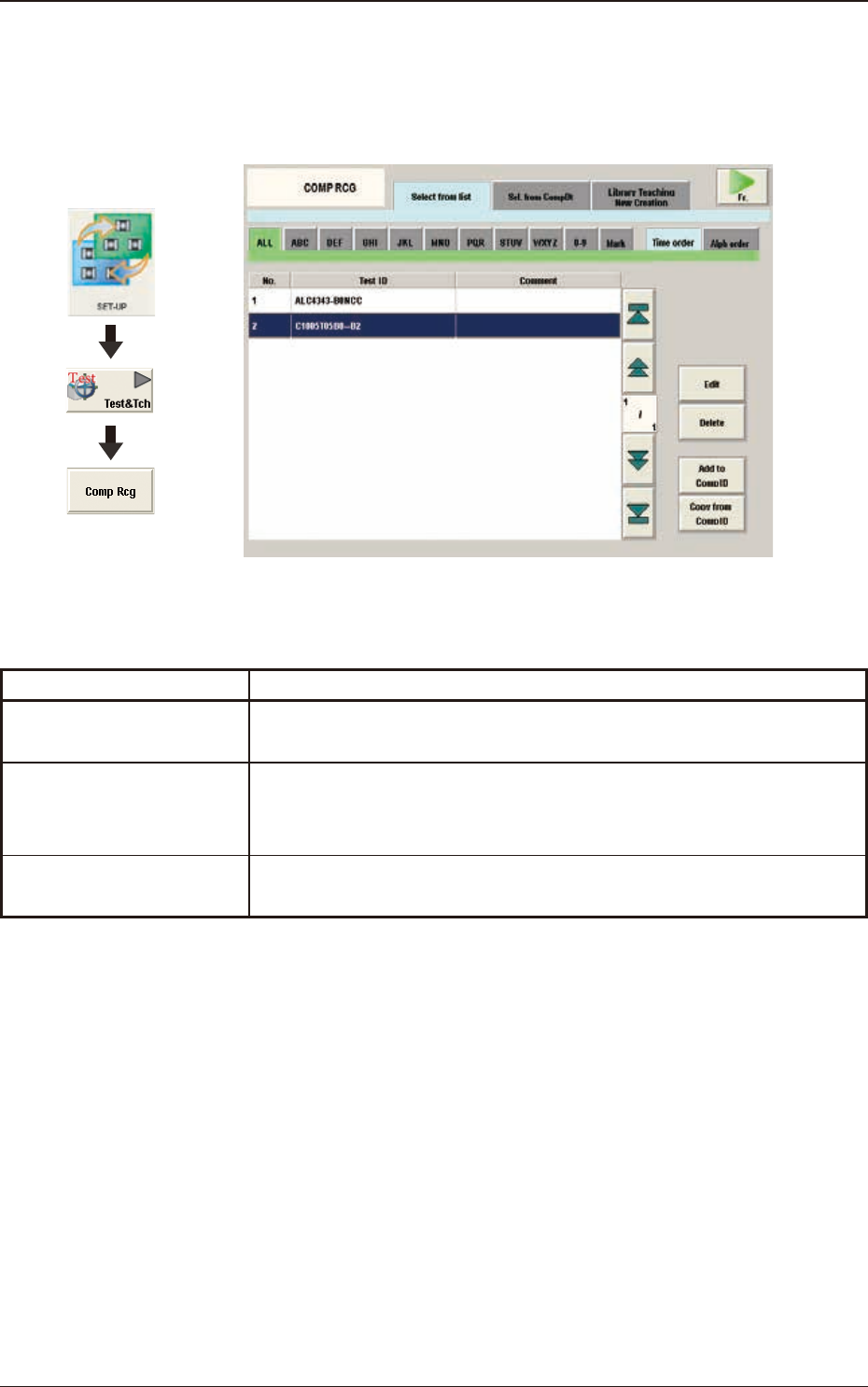

La schermata di prova "COMP RCG" è fornita con le schede che seguono.
Schede Descrizione
Select from list
La scheda corrispondente permette all'operatore di vericare che il
componente assegnato nel Test ID sia riconosciuto normalmente.
Sel. from CompDt
La scheda corrispondente permette all'operatore di vericare che
il componente sia riconosciuto normalmente assegnando il Test ID
utilizzato nel blocco.
Library Teaching New
Creation
La scheda corrispondente permette all'operatore di creare dati di
apprendimento per una nuova libreria componenti.
T2F2
Grafica dello
svolgimento
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-461303-001
7.3.1 Scheda "Select from list"
Quando nella schermata di prova "COMP RCG" è premuto il tasto [Select from
list], è visualizzata la scheda che segue.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
F2F45
[1] Schede di selezione Test ID
ALL :
Quando è selezionata questa scheda sono visualizzati tutti i Test
ID.
A to Z :
Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con una lettera.
0 to 9
: Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con un numero.
Mark
: Quando è selezionata questa scheda sono visualizzati i Test ID che
iniziano con un simbolo.
[2] Schede di cambio visualizzazione Test ID
Utilizzando queste schede, l'indicazione nell’elenco Test ID è modicata.
Time order
: Quando è selezionata questa scheda i Test ID sono
visualizzati per ordine di data di salvataggio a partire da
quello più recente.
Alph order
: Quando è selezionata questa scheda i Test ID sono
visualizzati in ordine alfabetico.
[3] Elenco ID componenti
In questo pannello è selezionato il Test ID per il quale è eseguito il test di
riconoscimento componenti.
Grafica dello
svolgimento
7.3 Schermata di prova "COMP RCG"
2OM-1842
6-471303-001
[4] Tasto di cambio pagina
Tasto [
]
: Quando è premuto questo tasto, è visualizzata la pagina
principale.
Tasto [ ]:
Quando è premuto questo tasto, è visualizzata la pagina
precedente.
Tasto [ ]
: Quando è premuto questo tasto, è visualizzata la pagina
successiva.
Tasto [ ]:
Quando è premuto questo tasto, è visualizzata l'ultima
pagina.
[5] Tasto [Edit]
Quando è premuto questo tasto, il test ID selezionato nel campo [3] è
modicato.
Reference
Fare riferimento al paragrafo "Libreria componenti" del "Capitolo 3" per la
procedura di modica.
[6] Tasto [Delete]
Quando è premuto questo tasto, l’ID componente selezionato nel campo [3]
è eliminato.
[7] Tasto [Add to Comp ID]
Quando è premuto questo tasto, il Test ID modicato nel campo [5] è
registrato nell’elenco ID componenti.
[8] Tasto [Copy from Comp ID]
Quando è premuto questo tasto, l'ID componente è copiato e inserito
nell’elenco Test ID.
[9] Tasto [Fr.]
Quando è premuto questo tasto, è eseguito il test di riconoscimento
componenti per il Test ID selezionato nel campo [3].
Reference
Fare riferimento al paragrafo "7.3.4. Esecuzione del test di riconoscimento
componenti" per spiegazioni sulla procedura di modica.
